879
Telefoni (Automatiska telefonstationer)
880

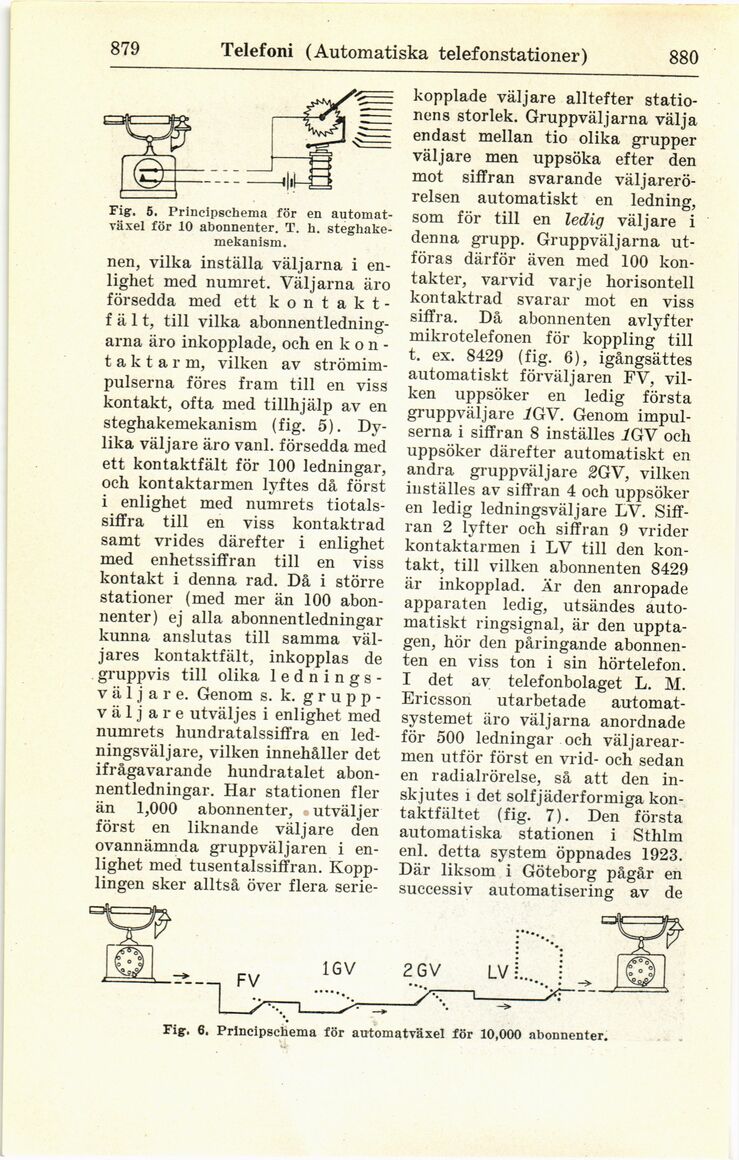

Fig. 5. Principschema för en
automatväxel för 10 abonnenter. T. h.
steghake-mekanism.
nen, vilka inställa väljarna i
enlighet med numret. Väljarna äro
försedda med ett
kontaktfält, till vilka
abonnentledningarna äro inkopplade, och
enkon-t a k t a r m, vilken av
strömimpulserna föres fram till en viss
kontakt, ofta med tillhjälp av en
steghakemekanism (fig. 5).
Dylika väljare äro vanl. försedda med
ett kontaktfält för 100 ledningar,
och kontaktarmen lyftes då först
i enlighet med numrets
tiotals-siffra till en viss kontaktrad
samt vrides därefter i enlighet
med enhetssiffran till en viss
kontakt i denna rad. Då i större
stationer (med mer än 100
abonnenter) ej alla abonnentledningar
kunna anslutas till samma
väljares kontaktfält, inkopplas de
gruppvis till olika
lednings-väljare. Genom s. k.
gruppväljare utväljes i enlighet med
numrets hundratalssiffra en
led-ningsväljare, vilken innehåller det
ifrågavarande hundratalet
abonnentledningar. Har stationen fler
än 1,000 abonnenter, »utväljer
först en liknande väljare den
ovannämnda gruppväljaren i
enlighet med tusentalssiffran.
Kopplingen sker alltså över flera serie-
kopplade väljare alltefter
stationens storlek. Gruppväljarna välja
endast mellan tio olika grupper
väljare men uppsöka efter den
mot siffran svarande
väljarerörelsen automatiskt en ledning,
som för till en ledig väljare i
denna grupp. Gruppväljarna
utföras därför även med 100
kontakter, varvid varje horisontell
kontaktrad svarar mot en viss
siffra. Då abonnenten avlyfter
mikrotelefonen för koppling till
t. ex. 8429 (fig. 6), igångsättes
automatiskt förväljaren FV,
vilken uppsöker en ledig första
gruppväljare IGV. Genom
impulserna i siffran 8 inställes 1GV och
uppsöker därefter automatiskt en
andra gruppväljare 2GV, vilken
inställes av siffran 4 och uppsöker
en ledig ledningsväljare LV.
Siffran 2 lyfter och siffran 9 vrider
kontaktarmen i LV till den
kontakt, till vilken abonnenten 8429
är inkopplad. Är den anropade
apparaten ledig, utsändes
automatiskt ringsignal, är den
upptagen, hör den påringande
abonnenten en viss ton i sin hörtelefon.
I det ay telefonbolaget L. M.
Ericsson utarbetade
automatsystemet äro väljarna anordnade
för 500 ledningar och
väljarearmen utför först en vrid- och sedan
en radialrörelse, så att den
in-skjutes i det solfjäderformiga
kontaktfältet (fig. 7). Den första
automatiska stationen i Sthlm
enl. detta system öppnades 1923.
Där liksom i Göteborg pågår en
successiv automatisering av de
Fig. 6. Principschema för automatväxel för 10,000 abonnenter.
