891
Telefos—Telegrafering av bilder
892

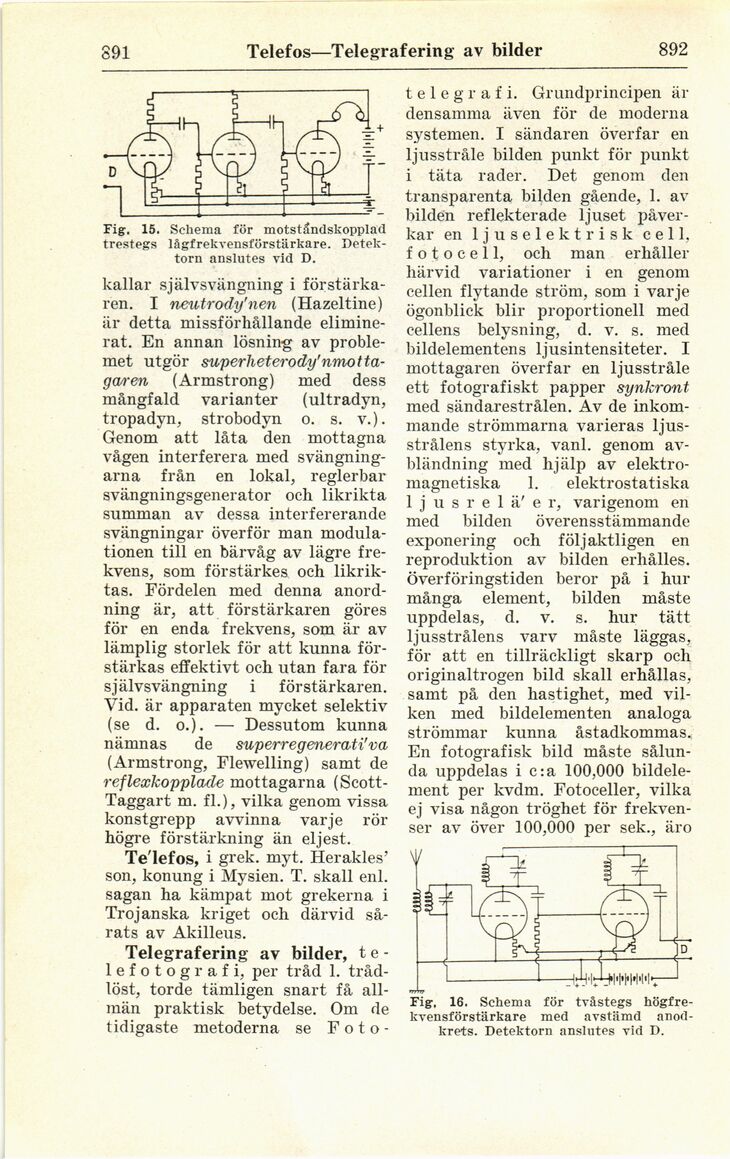

Fig. 15. Schema för motståndskopplad
trestegs lägfrekvensförstärkare.
Detek-torn anslutes vid D.
kallar självsvängning i
förstärkaren. I neutrody’nen (Hazeltine)
är detta missförhållande
eliminerat. En annan lösning av
problemet utgör
superheterody’nmotta-garen (Armstrong) med dess
mångfald varianter (ultradyn,
tropadyn, strobodyn o. s. v.).
Genom att låta den mottagna
vågen interferera med
svängningarna från en lokal, reglerbar
svängningsgenerator och likrikta
summan av dessa interfererande
svängningar överför man
modula-tionen till en bärvåg av lägre
frekvens, som förstärkes och
likriktas. Fördelen med denna
anordning är, att förstärkaren göres
för en enda frekvens, som är av
lämplig storlek för att kunna
förstärkas effektivt och utan fara för
självsvängning i förstärkaren.
Vid. är apparaten mycket selektiv
(se d. o.). — Dessutom kunna
nämnas de superregenerati’va
(Armstrong, Flewelling) samt de
reflexkopplade mottagarna
(Scott-Taggart m. fl.), vilka genom vissa
konstgrepp avvinna varje rör
högre förstärkning än eljest.
TeTefos, i grek. myt. Herakles’
son, konung i Mysien. T. skall enl.
sagan ha kämpat mot grekerna i
Trojanska kriget och därvid
sårats av Akilleus.
Telegrafering av bilder, t e
-lefotografi, per tråd 1.
trådlöst, torde tämligen snart få
allmän praktisk betydelse. Om de
tidigaste metoderna se F o t o -
telegrafi. Grundprincipen är
densamma även för de moderna
systemen. I sändaren överfar en
ljusstråle bilden punkt för punkt
i täta rader. Det genom den
transparenta bilden gående, 1. av
bilden reflekterade ljuset
påverkar en ljuselek t risk cell,
fotocell, och man erhåller
härvid variationer i en genom
cellen flytande ström, som i varje
ögonblick blir proportionell med
cellens belysning, d. v. s. med
bildelementens ljusintensiteter. I
mottagaren överfar en ljusstråle
ett fotografiskt papper synkront
med sändarestrålen. Av de
inkommande strömmarna varieras
ljusstrålens styrka, vanl. genom
av-bländning med hjälp av
elektromagnetiska 1. elektrostatiska
1 j u s r e 1 ä’ e r, varigenom en
med bilden överensstämmande
exponering och följaktligen en
reproduktion av bilden er hålles,
överföringstiden beror på i hur
många element, bilden måste
uppdelas, d. v. s. hur tätt
ljusstrålens varv måste läggas,
för att en tillräckligt skarp och
originaltrogen bild skall erhållas,
samt på den hastighet, med
vilken med bildelementen analoga
strömmar kunna åstadkommas.
En fotografisk bild måste
sålunda uppdelas ic:a 100,000
bildelement per kvdm. Fotoceller, vilka
ej visa någon tröghet för
frekvenser av över 100,000 per sek., äro
Fig, 16. Schema för tvåstegs
högfre-kvensförstärkare med avstämd
anod-krets. Detektorn anslutes vid D.
