1399
Tryckpress
1400

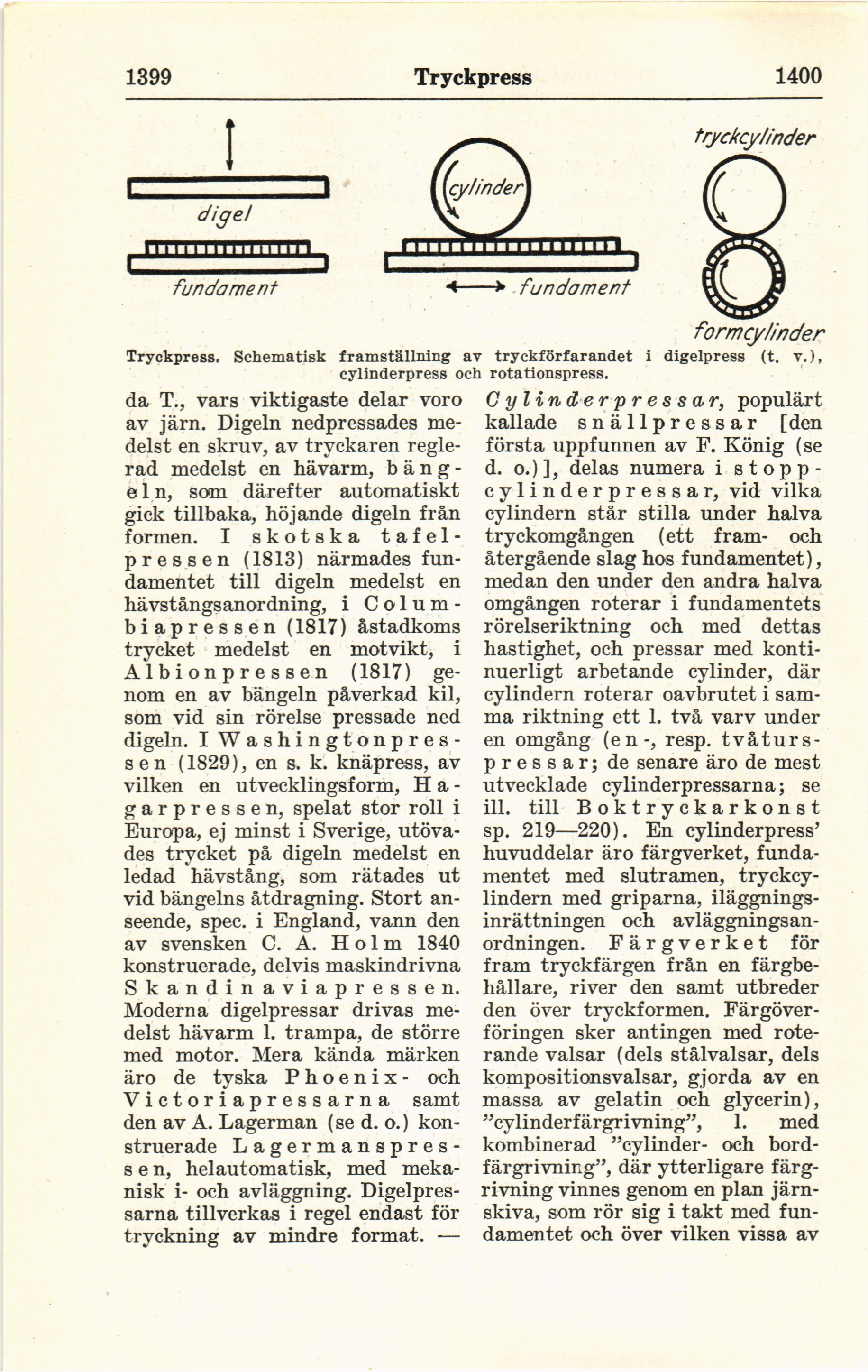

Tryckpress. Schematisk framställning av tryckförfarandet i digelpress (t. v.),
cylinderpress och rotationspress.
da T., vars viktigaste delar voro
av järn. Digeln nedpressades
medelst en skruv, av tryckaren
reglerad medelst en hävarm, b ä n g
-eln, som därefter automatiskt
gick tillbaka, höjande digeln från
formen. I skotska t a f e 1
-pressen (1813) närmades
fun-damentet till digeln medelst en
hävstångsanordning, i C o 1 u m
-biapressen (1817) åstadkoms
trycket medelst en motvikt, i
Albionpressen (1817)
genom en av bängeln påverkad kil,
som vid sin rörelse pressade ned
digeln. I
Washingtonpres-sen (1829), en s. k. knäpress, av
vilken en utvecklingsform, H a
-garpressen, spelat stor roll i
Europa, ej minst i Sverige,
utövades trycket på digeln medelst en
ledad hävstång, som rätades ut
vid bängelns åtdragning. Stort
anseende, spec. i England, vann den
av svensken C. A. Holm 1840
konstruerade, delvis maskindrivna
Skandinaviapressen.
Moderna digelpressar drivas
medelst hävarm 1. trampa, de större
med motor. Mera kända märken
äro de tyska P h o e n i x - och
Victoriapressarna samt
den av A. Lagerman (se d. o.)
konstruerade Lagermanspres-s e n, helautomatisk, med
mekanisk i- och avläggning.
Digelpres-sarna tillverkas i regel endast för
tryckning av mindre format. —
C yl in de r p r es s ar, populärt
kallade snällpressar [den
första uppfunnen av F. König (se
d. o.) ], delas numera i
stopp-cylinderpressar, vid vilka
cylindern står stilla under halva
tryckomgången (ett fram- och
återgående slag hos fundamentet),
medan den under den andra halva
omgången roterar i fundamentets
rörelseriktning och med dettas
hastighet, och pressar med
kontinuerligt arbetande cylinder, där
cylindern roterar oavbrutet i
samma riktning ett 1. två varv under
en omgång (en-, resp, tvåtur
s-pressar; de senare äro de mest
utvecklade cylinderpressarna; se
ill. till Boktryckarkonst
sp. 219—220). En cylinderpress’
huvuddelar äro färgverket,
fundamentet med slutramen,
tryckcylindern med griparna,
iläggnings-inrättningen och
avläggningsan-ordningen. Färgverket för
fram tryckfärgen från en
färgbehållare, river den samt utbreder
den över tryckformen.
Färgöverföringen sker antingen med
roterande valsar (dels stålvalsar, dels
kompositionsvalsar, gjorda av en
massa av gelatin och glyeerin),
”cylinderfärgrivning”, 1. med
kombinerad ”cylinder- och
bord-färgrivning”, där ytterligare
färgrivning vinnes genom en plan
järnskiva, som rör sig i takt med
fundamentet och över vilken vissa av
