1473
Ångturbin
1474

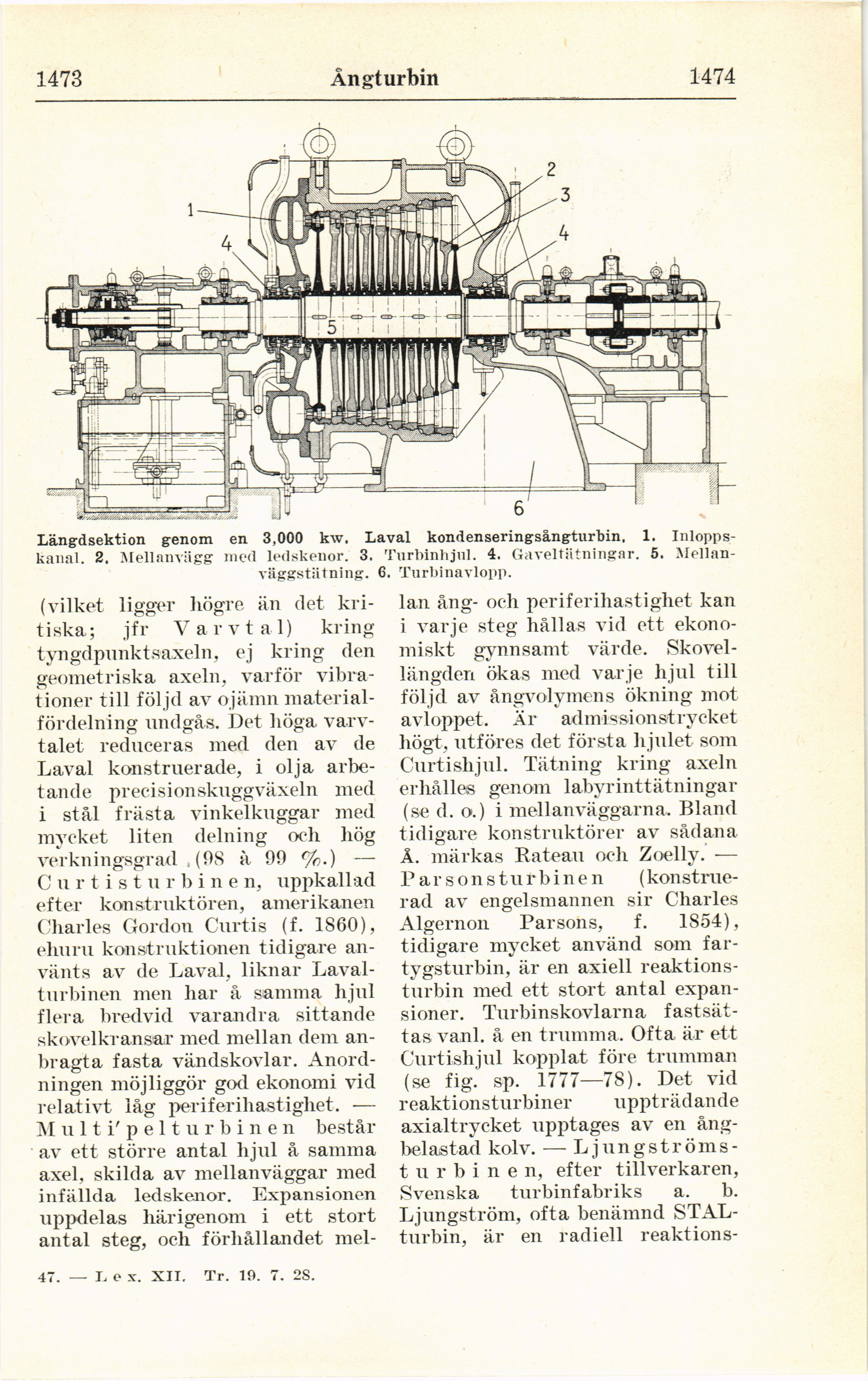

Längdsektion genom en 3,000 kw. Laval kondenseringsångturbin. 1.
Inlopps-kanal. 2. Mellanvägg med ledskenor. 3. Tnrbinhjnl. 4. Gaveltätningar. 5.
Mellan-väggstätning. 6. Turbinavlopp.
(vilket ligger högre än det
kritiska; jfr Varvtal) kring
tyngdpunktsaxeln, ej kring den
geometriska axeln, varför
vibrationer till följd av ojämn
materialfördelning undgås. Det höga
varvtalet reduceras med den av de
Laval konstruerade, i olja
arbetande precisionskuggväxeln med
i stål frästa vinkelkuggar med
mycket liten delning och hög
verkningsgrad , (98 a 99 %.) —
C u r t i s t u r b i n e n, uppkallad
efter konstruktören, amerikanen
Charles Gordon Curtis (f. 1860),
ehuru konstruktionen tidigare
använts av de Laval, liknar
Laval-turbinen men har å samma hjul
flera bredvid varandra sittande
skovelkransar med mellan dem
an-bragta fasta vändskovlar.
Anordningen möjliggör god ekonomi vid
relativt låg periferihastighet. -—
M u 11 i’ p e 11 u r b i n e n består
av ett större antal hjul å samma
axel, skilda av mellanväggar med
infällda ledskenor. Expansionen
uppdelas härigenom i ett stort
antal steg, och förhållandet mel-
lan ång- och periferihastighet kan
i varje steg hållas vid ett
ekonomiskt gynnsamt värde.
Skovel-längden ökas med varje hjul till
följd av ångvolymens ökning mot
avloppet. Är admissionstrycket
högt, utföres det första hjulet som
Curtishjul. Tätning kring axeln
erhålles genom labyrinttätningar
(se d. o.) i mellanväggarna. Bland
tidigare konstruktörer av sådana
Å. märkas Rateau och Zælly. -—
Parsonsturbinen
(konstruerad av engelsmannen sir Charles
Algernon Parsons, f. 1854),
tidigare mycket använd som
far-tygsturbin, är en axiell
reaktions-turbin med ett stort antal
expansioner. Turbinskovlarna
fastsättas vanl. å en trumma. Ofta är ett
Curtishjul kopplat före trumman
(se fig. sp. 1777—78). Det vid
reaktionsturbiner uppträdande
axialtrycket upptages av en
ång-belastad kolv. ■— Ljungs
tröms-turbinen, efter tillverkaren,
Svenska turbinfabriks a. b.
Ljungström, ofta benämnd
STAL-turbin, är en radiell reaktions-
47. —Le x. XII. Tr. 19. 7. 28.
