667
Elektriska vågor—Elektrisk axel
668

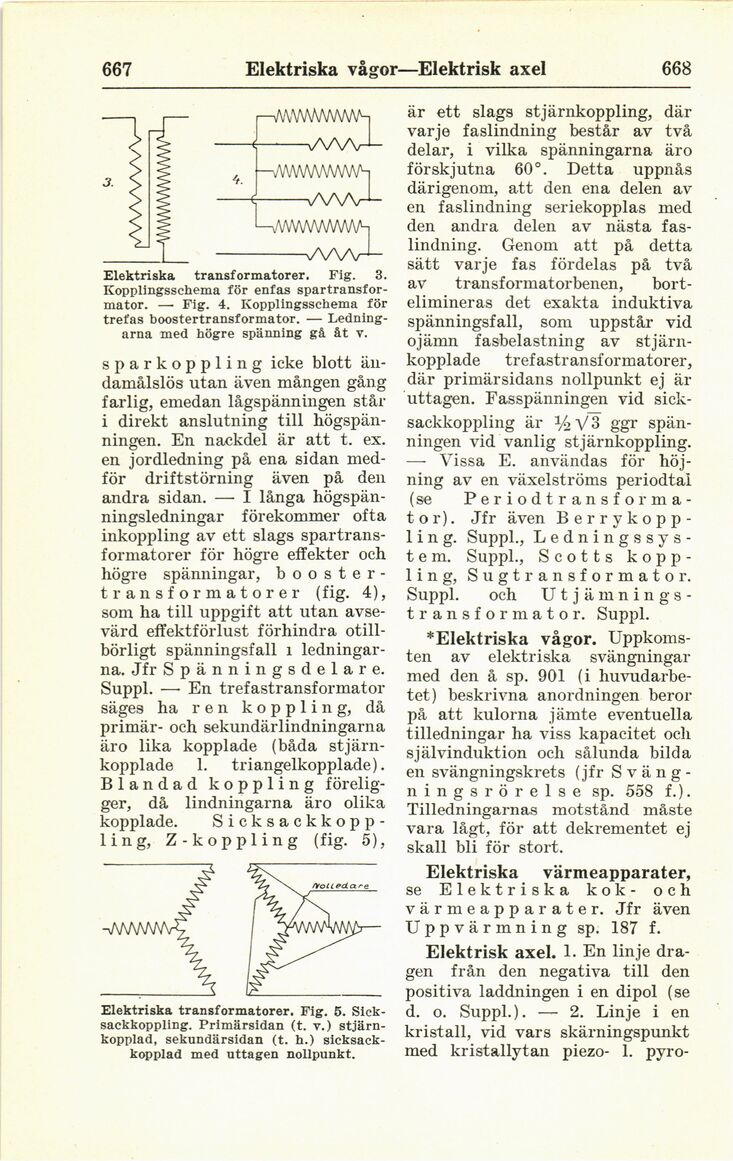

Elektriska transformatorer. Fig. 3.
Kopplingsschema för enfas
spartransfor-mator. — Fig. 4. Kopplingsschema för
trefas boostertransformator. —
Ledningarna med högre spänning gå åt v.
sparkoppling icke blott
än-damålslös utan även mången gång
farlig, emedan lågspänningen står
i direkt anslutning till
högspänningen. En nackdel är att t. ex.
en jordledning på ena sidan
medför driftstörning även på den
andra sidan. — I långa
högspän-ningsledningar förekommer ofta
inkoppling av ett slags
spartrans-formatorer för högre effekter och
högre spänningar, b o o s t
ertransformatorer (fig. 4),
som ha till uppgift att utan
avsevärd effektförlust förhindra
otillbörligt spänningsfall i
ledningarna. Jfr Spänningsdelare.
Suppl. — En trefastransformator
säges ha ren koppling, då
primär- och sekundärlindningarn a
äro lika kopplade (båda st
järn-kopplade 1. triangelkopplade).
Blandad koppling
föreligger, då lindningarna äro olika
kopplade.
Sicksackkoppling, Z-koppling (fig. 5),
Elektriska transformatorer. Fig. 5.
Sicksackkoppling. Primärsidan (t. v.)
stjärn-kopplad, sekundärsidan (t. h.)
sicksack-kopplad med uttagen nollpunkt.
är ett slags st järnkoppling, där
varje faslindning består av två
delar, i vilka spänningarna äro
förskjutna 60°. Detta uppnås
därigenom, att den ena delen av
en faslindning seriekopplas med
den andra delen av nästa
faslindning. Genom att på detta
sätt varje fas fördelas på två
av transformatorbenen,
bort-elimineras det exakta induktiva
spänningsfall, som uppstår vid
ojämn fasbelastning av st
järn-kopplade trefastransformatorer,
där primärsidans nollpunkt ej är
uttagen. Fasspänningen vid
sicksackkoppling är %V3 ggr
spänningen vid vanlig st järnkoppling.
—- Vissa E. användas för
höjning av en växelströms periodtal
(se
Periodtransformator). Jfr även
Berrykopp-1 i n g. Suppl.,
Ledningssystem. Suppl., Scotts
koppling, Sugtransformator.
Suppl. och
Utjämnings-transformator. Suppl.
*EIektriska vågor.
Uppkomsten av elektriska svängningar
med den å sp. 901 (i
huvudarbetet) beskrivna anordningen beror
på att kulorna jämte eventuella
tilledningar ha viss kapacitet och
självinduktion och sålunda bilda
en svängningskrets (jfr
Sväng-ningsrörelse sp. 558 f.).
Tilledningarnas motstånd måste
vara lågt, för att dekrementet ej
skall bli för stort.
Elektriska värmeapparater,
se Elektriska kok- och
värmeapparater. Jfr även
Uppvärmning sp. 187 f.
Elektrisk axel. 1. En linje
dragen från den negativa till den
positiva laddningen i en dipol (se
d. o. Suppl.). — 2. Linje i en
kristall, vid vars skärningspunkt
med kristallytan piezo- 1. pyro-
