913
Elektrisk kraftstation
914

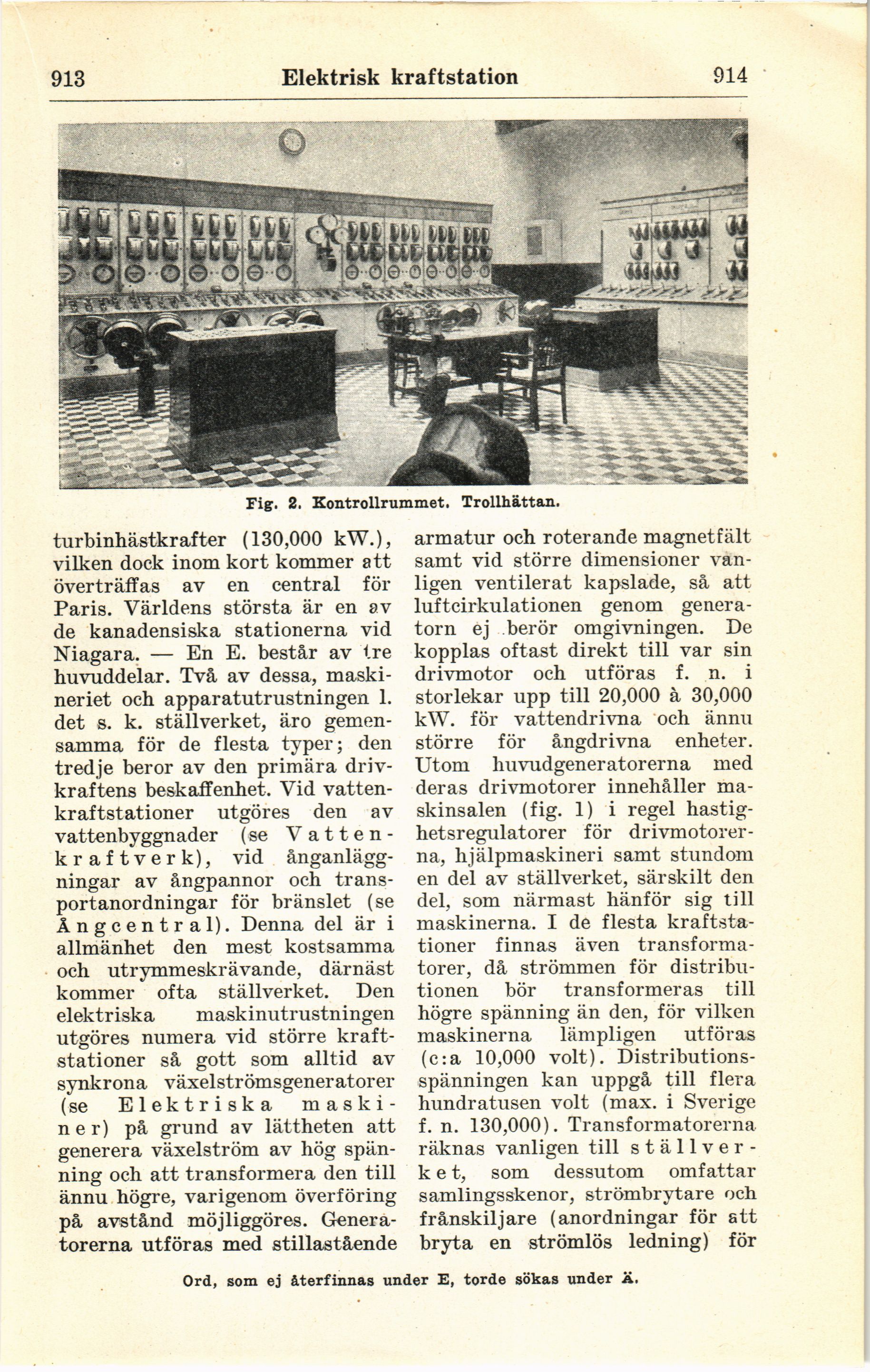

Fig. 2. Kontrollrummet. Trollhättan.
turbinhästkrafter (130,000 kW.),
vilken dock inom kort kommer att
överträffas av en central för
Paris. Världens största är en av
de kanadensiska stationerna vid
Niagara. — En E. består av tre
huvuddelar. Två av dessa,
maskineriet och apparatutrustningen 1.
det s. k. ställverket, äro
gemensamma för de flesta typer; den
tredje beror av den primära
drivkraftens beskaffenhet. Vid
vattenkraftstationer utgöres den av
vattenbyggnader (se
Vattenkraftverk), vid
ånganlägg-ningar av ångpannor och
transportanordningar för bränslet (se
Ångcentral). Denna del är i
allmänhet den mest kostsamma
och utrymmeskrävande, därnäst
kommer ofta ställverket. Den
elektriska maskinutrustningen
utgöres numera vid större
kraftstationer så gott som alltid av
synkrona växelströmsgeneratorer
(se Elektriska
maskiner) på grund av lättheten att
generera växelström av hög
spänning och att transformera den till
ännu högre, varigenom överföring
på avstånd möjliggöres.
Generatorerna utföras med stillastående
armatur och roterande magnetfält
samt vid större dimensioner
vanligen ventilerat kapslade, så att
luftcirkulationen genom
generatorn ej berör omgivningen. De
kopplas oftast direkt till var sin
drivmotor och utföras f. n. i
storlekar upp till 20,000 a 30,000
kW. för vattendrivna och ännu
större för ångdrivna enheter.
Utom huvudgeneratorerna med
deras drivmotorer innehåller
maskinsalen (fig. 1) i regel
hastig-hetsregulatorer för
drivmotorer-na, hjälpmaskiner i samt stundom
en del av ställverket, särskilt den
del, som närmast hänför sig till
maskinerna. I de flesta
kraftstationer finnas även
transformatorer, då strömmen för
distributionen bör transformeras till
högre spänning än den, för vilken
maskinerna lämpligen utföras
(c:a 10,000 volt).
Distributions-spänningen kan uppgå till flera
hundratusen volt (max. i Sverige
f. n. 130,000). Transformatorerna
räknas vanligen till
ställverket, som dessutom omfattar
samlingsskenor, strömbrytare och
frånskiljare (anordningar för att
bryta en strömlös ledning) för
Ord, som ej återfinnas under E, torde sökas under ä.
