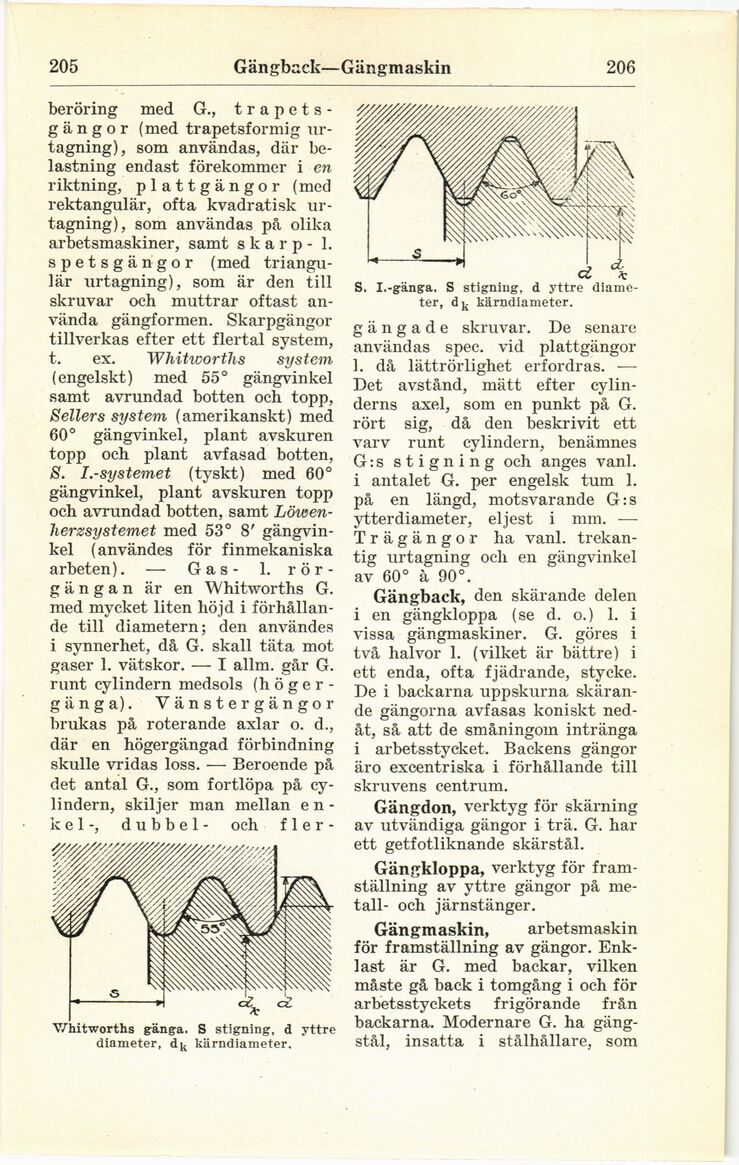

205
Gängback—Gängmaskin
206
beröring med G.,
trapets-g ä n g o r (med trapetsformig
ur-tagning), som användas, där
belastning endast förekommer i en
riktning, plattgängor (med
rektangulär, ofta kvadratisk
ur-tagning), som användas på olika
arbetsmaskiner, samt skarp- L
spetsgängor (med
triangulär urtagning), som är den till
skruvar och muttrar oftast
använda gängformen. Skarpgängor
tillverkas efter ett flertal system,
t. ex. Whitworths system
(engelskt) med 55° gängvinkel
samt avrundad botten och topp,
Sellers system (amerikanskt) med
60° gängvinkel, plant avskuren
topp och plant avfasad botten,
8. I.-systemet (tyskt) med 60°
gängvinkel, plant avskuren topp
och avrundad botten, samt
Löwen-herzsystemet med 53° 8’
gängvinkel (användes för finmekaniska
arbeten). — Gas- 1.
rörgäng a n är en Whitworths G.
med mycket liten höjd i
förhållande till diametern; den användes
i synnerhet, då G. skall täta mot
gaser 1. vätskor. — I allm. går G.
runt cylindern medsols (höger
-gänga). Vänster gängor
brukas på roterande axlar o. d.,
där en högergängad förbindning
skulle vridas loss. — Beroende på
det antal G., som fortlöpa på
cylindern, skiljer man mellan e n
-kel-, dubbel- och fler-
S. I.-gänga. S stigning, d yttre
diameter, d^ kärndiameter.
gängade skruvar. De senare
användas spec. vid plattgängor
1. då lättrörlighet erfordras. —
Det avstånd, mätt efter
cylinderns axel, som en punkt på G.
rört sig, då den beskrivit ett
varv runt cylindern, benämnes
G:s stigning och anges vanl.
i antalet G. per engelsk tum 1.
på en längd, motsvarande G:s
ytterdiameter, eljest i mm. —
Trägängor ha vanl.
trekantig urtagning och en gängvinkel
av 60° a 90°.
Gängback, den skärande delen
i en gängkloppa (se d. o.) 1. i
vissa gängmaskiner. G. göres i
två halvor 1. (vilket är bättre) i
ett enda, ofta fjädrande, stycke.
De i backarna uppskurna
skärande gängorna avfasas koniskt
nedåt, så att de småningom intränga
i ar betsstycket. Backens gängor
äro excentriska i förhållande till
skruvens centrum.
Gängdon, verktyg för skärning
av utvändiga gängor i trä. G. har
ett getfotliknande skärstål.
Gängkloppa, verktyg för
framställning av yttre gängor på
metall- och järnstänger.
Gängmaskin, arbetsmaskin
för framställning av gängor.
Enklast är G. med backar, vilken
måste gå back i tomgång i och för
arbetsstyckets frigörande från
backarna. Modernare G. ha
gängstål, insatta i stålhållare, som
Whitworths gänga. S stigning, d yttre
diameter, d^ kärndiameter.
