1275
Kran
1276
tingen rätt igenom 1. från kikens
botten och ut åt sidorna. Kiken
sitter i ett hus, försett med
motsvarande kanaler. — 2. Mekanisk
anordning för lyftande och
kortare sidoförflyttning av tyngre
laster. De elektriskt drivna K. ha
numera största betydelsen.
Äng-kranar förekomma mera sparsamt.
— Med avseende på lastens
förflyttning i horisontal led skilja
sig de olika K. huvudsaki. genom
konstruktionssätten. Fasta K.
omfatta vrid-, bock-, sax- samt
vissa specialkranar. Till
vridkranar höra: 1) Väggfasta
vridkranar, rörliga i periferisk
riktning kring en vertikal axel,
monterad i en vägg. 2)
Konsolkranar likna föreg., men den
horisontella utlöparen är försedd med
en rörlig vagn, som uppbär
lasten. 3) Pelarkranar ha en i
gjutjärns- 1. stålplatta monterad,
vertikal axel. En enkel typ användes
ofta i stenbrott. 4)
Fairbairnkra-narna äro en underart av föreg.
men skilja sig därifrån genom sin
i jorden helt 1. delvis
nedmonte-rade pelare, vilken är gjuten i
samma stycke som utlöparen. 5)
Hammarkranar användas vid
lastning och lossning av mycket
tunga laster (intill 150 ton).
Utlöparen, som uppbär lasten, är
utbyggd även å pelarens motsatta
sida i en kortare sträcka, som
uppbär motvikten. 6) I
vändskive-kranarna är hela K. uppbyggd
med kort, ej genomgående
vrid-tapp å en faststående skiva, å
vilken den vrider sig medelst ett
kugghjul, som ingriper i en
kugg-krans på skivan. Lasten måste
här alltid uppvägas av motvikt,
vanl. kranmaskineriet självt. —
Bockkranar utgöras av en
faststående bock, å vilkens
överdel en med lyftmaskineri försedd
vagn löper. Förses vagnen med
en vridkran, ökas räckvidden.
— Saxkranar 1.
mastkranar ha att lyfta särskilt
tunga laster. K. består av tvenne
saxformigt anordnade strävor,
nedtill vridbara omkring fasta
bultar. I deras föreningspunkt är
genom ledförbindning en tredje
sträva fastgjord, i sin nedre del
ävenledes ledformigt förbunden
med en ”sko”, förskjutbar i
horisontal riktning, vinkelrätt mot
sammanbindningslinjen mellan
förstnämnda strävornas
fotpunkter. Lasten uppbäres av den tredje
strävan vid dess toppunkt. —
Till r ö r l i g a K. räknas löp-,
Ord, som ej återfinnas under K, torde sökas under C och H.

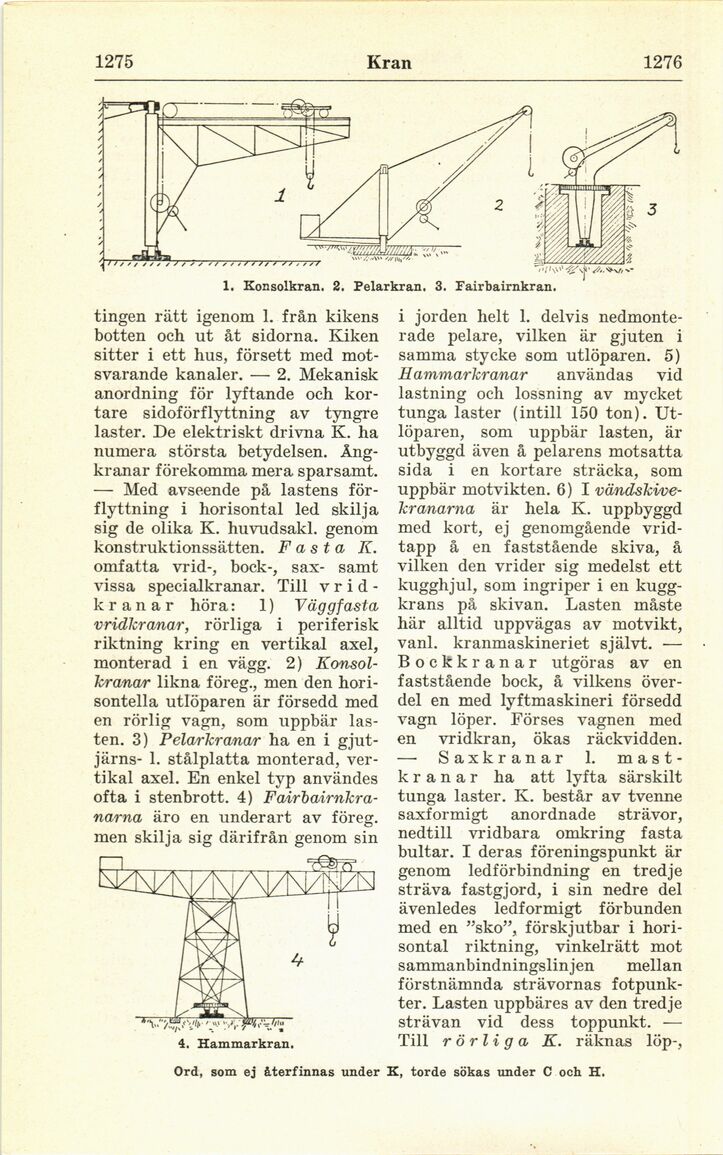

1. Konsolkran. 2. Pelarkran. 3. Fairbairnkran.
4. Hammar kran,
