1583
Pansarfartyg
1584

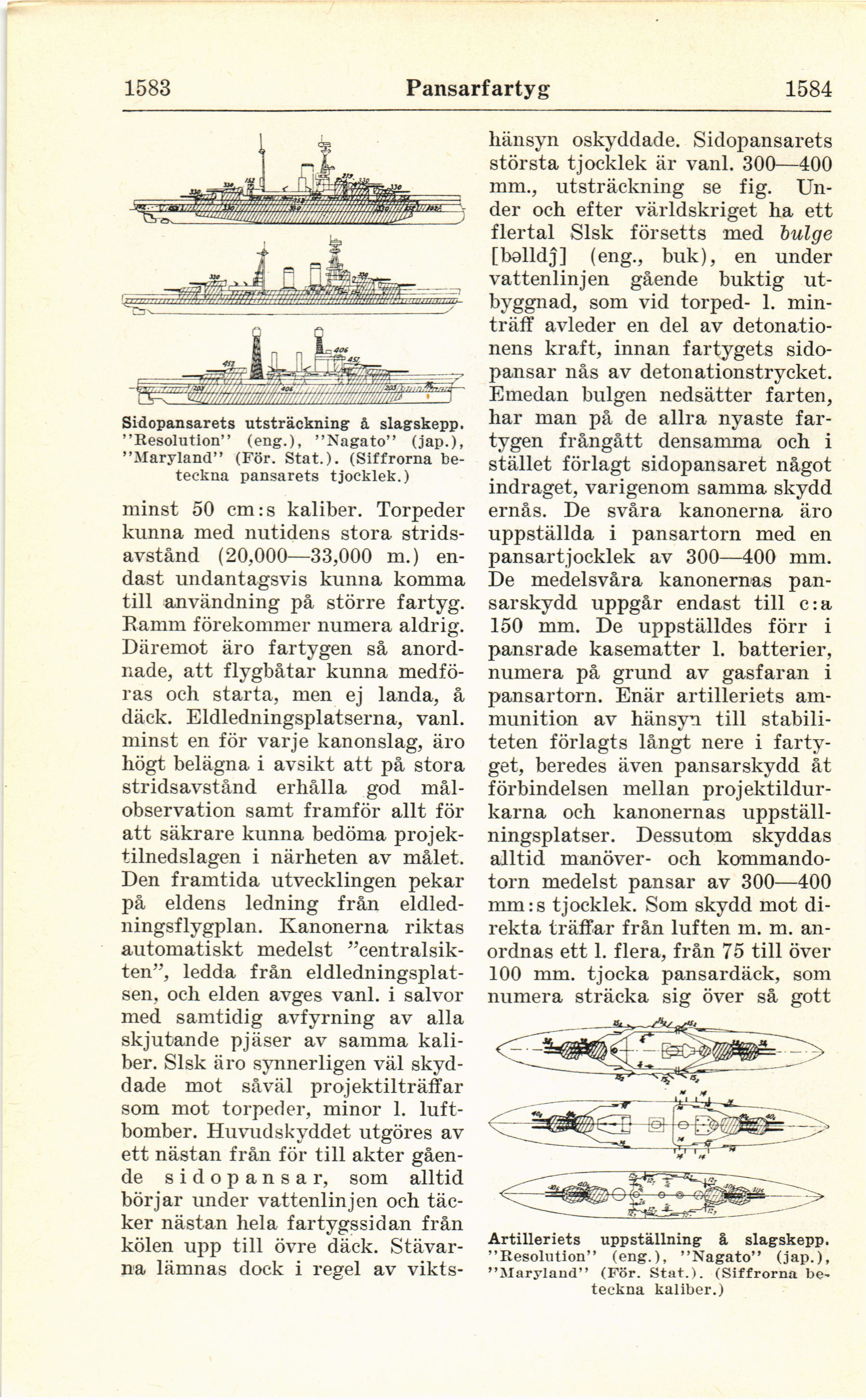

Sidopansarets utsträckning å slagskepp.
”Resolution” (eng.), ”Nagato” (jap.),
”Maryland” (För. Stat.). (Siffrorna
beteckna pansarets tjocklek.)
minst 50 cm:s kaliber. Torpeder
kunna med nutidens stora
strids-avstånd (20,000—33,000 m.)
endast undantagsvis kunna komma
till användning på större fartyg.
Ramm förekommer numera aldrig.
Däremot äro fartygen så
anordnade, att flygbåtar kunna
medföras och starta, men ej landa, å
däck. Eldledningsplatserna, vanl.
minst en för varje kanonslag, äro
högt belägna i avsikt att på stora
stridsavstånd erhålla god
målobservation samt framför allt för
att säkrare kunna bedöma
projektilnedslagen i närheten av målet.
Den framtida utvecklingen pekar
på eldens ledning från
eldled-ningsflygplan. Kanonerna riktas
automatiskt medelst
”centralsikten”, ledda från
eldledningsplat-sen, och elden avges vanl. i salvor
med samtidig avfyrning av alla
skjutande pjäser av samma
kaliber. Slsk äro synnerligen väl
skyddade mot såväl projektilträffar
som mot torpeder, minor 1.
luftbomber. Huvudskyddet utgöres av
ett nästan från för till akter
gående sidopansar, som alltid
börjar under vattenlinjen och
täcker nästan hela fartygssidan från
kölen upp till övre däck.
Stävarna lämnas dock i regel av
vikts
hänsyn oskyddade. Sidopansarets
största tjocklek är vanl. 300—400
mm., utsträckning se fig.
Under och efter världskriget ha ett
flertal Slsk försetts med bulge
[ bolld j] (eng., buk), en under
vattenlinjen gående buktig
utbyggnad, som vid torped- 1.
minträff avleder en del av
detonatio-nens kraft, innan fartygets
sidopansar nås av detonationstrycket.
Emedan bulgen nedsätter farten,
har man på de allra nyaste
fartygen frångått densamma och i
stället förlagt sidopansaret något
indraget, varigenom samma skydd
ernås. De svåra kanonerna äro
uppställda i pansartorn med en
pansartjocklek av 300—400 mm.
De medelsvåra kanonernas
pansarskydd uppgår endast till c:a
150 mm. De uppställdes förr i
pansrade kasematter 1. batterier,
numera på grund av gasfaran i
pansartorn. Enär artilleriets
ammunition av hänsyn till
stabiliteten förlagts långt nere i
fartyget, beredes även pansarskydd åt
förbindelsen mellan
projektildurkarna och kanonernas
uppställningsplatser. Dessutom skyddas
alltid manöver- och
kommandotorn medelst pansar av 300—400
mm:s tjocklek. Som skydd mot
direkta träffar från luften m. m.
anordnas ett 1. flera, från 75 till över
100 mm. tjocka pansardäck, som
numera sträcka sig över så gott
Artilleriets uppställning å slagskepp.
”Resolution” (eng.), ”Nagato” (jap.),
”Maryland” (För. Stat.). (Siffrorna
beteckna kaliber.)
