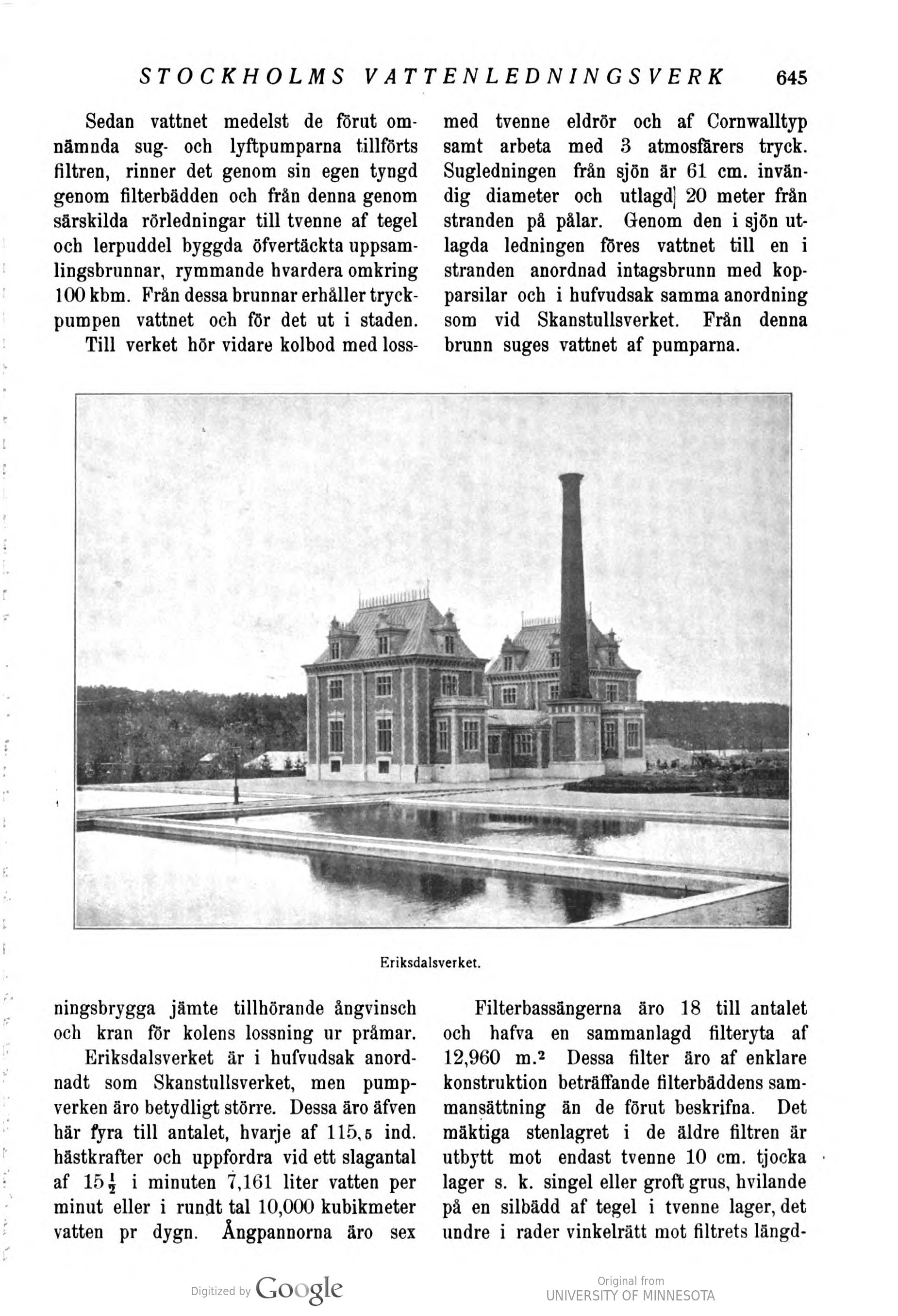

STOCKHOLMS VATTENLEDNINGSVERK
Sedan vattnet medelst de förut
omnämnda sug- och lyftpumparna tillförts
filtren, rinner det genom sin egen tyngd
genom filterbädden och från denna genom
särskilda rörledningar till tvenne af tegel
och lerpuddel byggda öfvertäckta
uppsamlingsbrunnar, rymmande hvardera omkring
100 kbm. Från dessa brunnar erhåller
tryckpumpen vattnet och för det ut i staden.
Till verket hör vidare kolbod med
loss
645
med tvenne eldrör och af Cornwalltyp
samt arbeta med 3 atmosfärers tryck.
Sugledningen från sjön är 61 cm.
invändig diameter och utlagd) 20 meter från
stranden på pålar. Genom den i sjön
utlagda ledningen föres vattnet till en i
stranden anordnad intagsbrunn med
kopparsilar och i hufvudsak samma anordning
som vid Skanstullsverket. Från denna
brunn suges vattnet af pumparna.
Eriksdalsverket.
ningsbrygga jämte tillhörande ångvinsch
och kran för kolens lossning ur pråmar.
Eriksdalsverket är i hufvudsak
anordnadt som Skanstullsverket, men
pumpverken äro betydligt större. Dessa äro äfven
här fyra till antalet, hvarje af 115,5 ind.
hästkrafter och uppfordra vid ett slagantal
af 151 i minuten 7,161 liter vatten per
minut eller i rundt tal 10,000 kubikmeter
vatten pr dygn. Ångpannorna äro Sex
Filterbassängerna äro 18 till antalet
och hafva en sammanlagd filteryta af
12,960 m.? Dessa filter äro af enklare
konstruktion beträffande filterbäddens
sammansättning än de förut beskrifna. Det
mäktiga stenlagret i de äldre filtren är
utbytt mot endast tvenne 10 cm. tjocka
lager s. k. singel eller groft grus, hvilande
på en silbädd af tegel i tvenne lager, det
undre i rader vinkelrätt mot filtrets
längd
