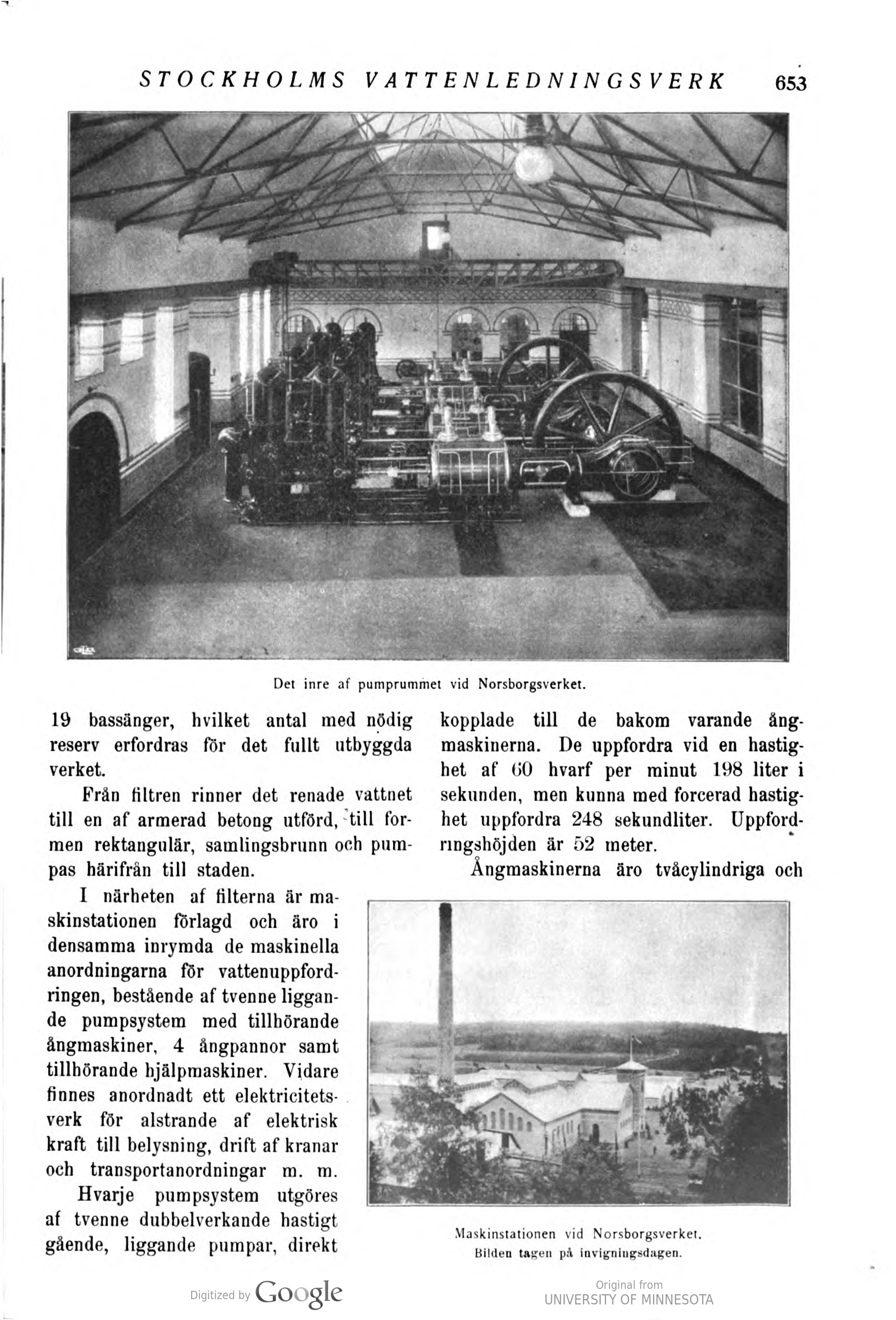

STOCKHOLMS VATTENLEDNINGSVERK 653
Det inre af pumprummet vid Norsborgsverket.
19 bassänger, hvilket antal med nödig
reserv erfordras för det fullt utbyggda
verket.
Från filtren rinner det renade vattnet
till en af armerad betong utförd, -till
formen rektangulär, samlingsbrunn och
pum
pas härifrån till staden.
I närheten af filterna är
maskinstationen förlagd och äro i
densamma inrymda de maskinella
anordningarna för
vattenuppfordringen, bestående af tvenne
liggande pumpsystem med tillhörande
ångmaskiner, 4 ångpannor samt
tillhörande hjälpmaskiner. Vidare
finnes anordnadt ett
elektricitetsverk för alstrande af elektrisk
kraft till belysning, drift af kranar
och transportanordningar m. m.
Hvarje pumpsystem utgöres
af tvenne dubbelverkande hastigt
gående, liggande pumpar, direkt
kopplade till de bakom varande
ångmaskinerna. De uppfordra vid en
hastighet af 60 hvarf per minut 198 liter i
sekunden, men kunna med forcerad
hastighet uppfordra 248 sekundliter.
Uppfordringshöjden är 52 meter.
Ångmaskinerna äro tvåcylindriga och
ö
Maskinstationen vid Norsborgsverket,
Bilden tagen på invigningsdagen.
