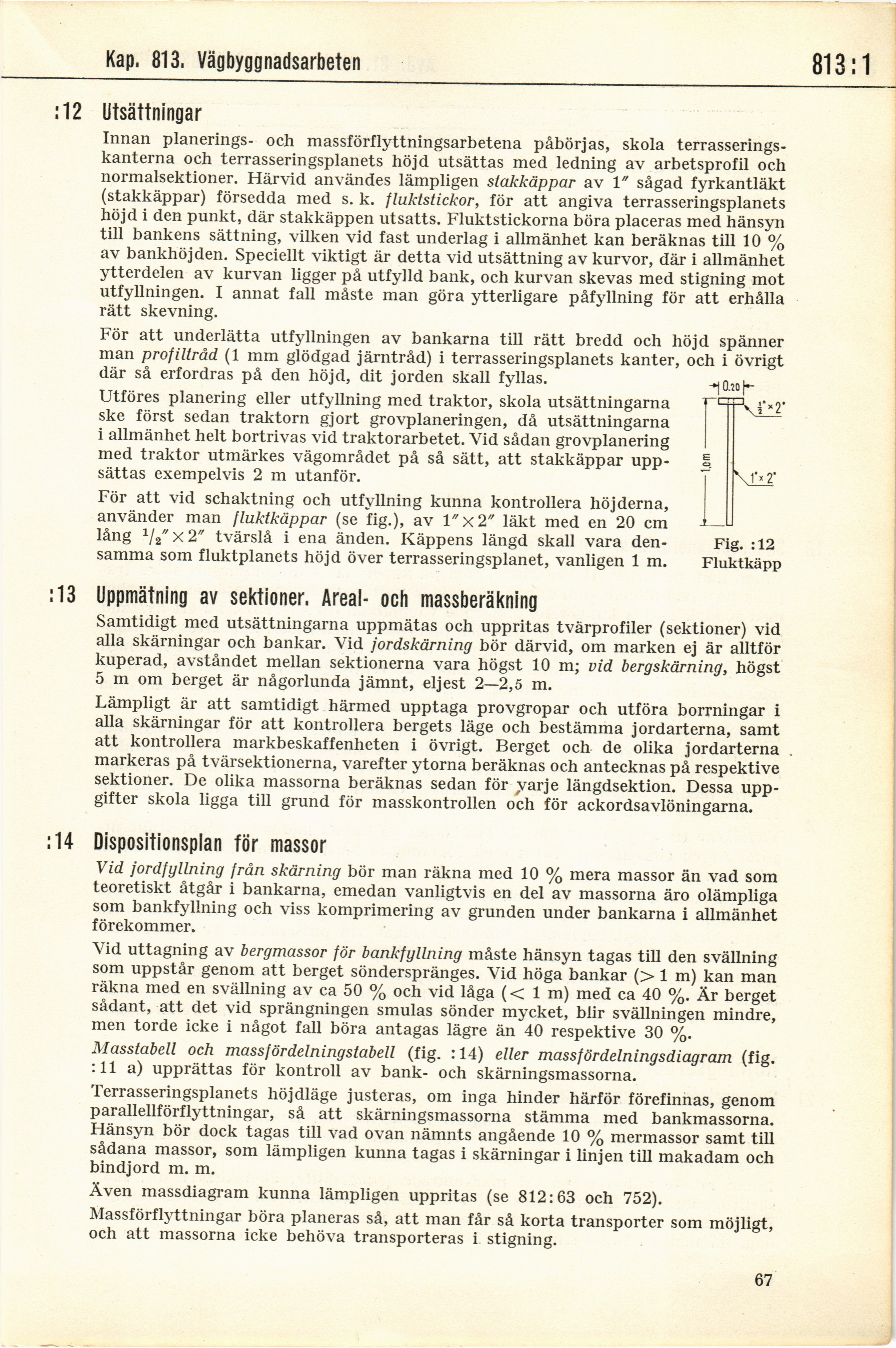

Kap. 813. Vägbyggnadsarbeten
813:9
:12 Utsättningar
Innan planerings- och massförflyttningsarbetena påbörjas, skola
terrasserings-kanterna och terrasseringsplanets höjd utsättas med ledning av arbetsprofil och
normalsektioner. Härvid användes lämpligen stakkäppar av 1" sågad fyrkantläkt
(stakkäppar) försedda med s. k. /luktstickor, för att angiva terrasseringsplanets
höjd i den punkt, där stakkäppen utsatts. Fluktstickorna böra placeras med hänsyn
till bankens sättning, vilken vid fast underlag i allmänhet kan beräknas till 10 %
av bankhöjden. Speciellt viktigt är detta vid utsättning av kurvor, där i allmänhet
ytterdelen av kurvan ligger på utfylld bank, och kurvan skevas med stigning mot
utfyllningen. I annat fall måste man göra ytterligare påfyllning för att erhålla
rätt skevning.
För att underlätta utfyllningen av bankarna till rätt bredd och höjd spänner
man profiltråd (1 mm glödgad järntråd) i terrasseringsplanets kanter, och i övrigt
där så erfordras på den höjd, dit jorden skall fyllas.
Utföres planering eller utfyllning med traktor, skola utsättningarna
ske först sedan traktorn gjort grovplaneringen, då utsättningarna
i allmänhet helt bortrivas vid traktorarbetet. Vid sådan grovplanering
med traktor utmärkes vägområdet på så sätt, att stakkäppar
uppsättas exempelvis 2 m utanför.
För att vid schaktning och utfyllning kunna kontrollera höjderna,
använder man fluktkäppar (se fig.), av l"x2" läkt med en 20 cm
lång 1/2" x 2" tvärslå i ena änden. Käppens längd skall vara
densamma som fluktplanets höjd över terrasseringsplanet, vanligen 1 m.
:13 Uppmätning av sektioner. Areal- och massberäkning
Samtidigt med utsättningarna uppmätas och uppritas tvärprofiler (sektioner) vid
alla skärningar och bankar. Vid jordskärning bör därvid, om marken ej är alltför
kuperad, avståndet mellan sektionerna vara högst 10 m; vid bergskärning, högst
5 m om berget är någorlunda jämnt, eljest 2—2,5 m.
Lämpligt är att samtidigt härmed upptaga provgropar och utföra borrningar i
alla skärningar för att kontrollera bergets läge och bestämma jordarterna, samt
att kontrollera markbeskaffenheten i övrigt. Berget och de olika jordarterna
markeras på tvärsektionerna, varefter ytorna beräknas och antecknas på respektive
sektioner. De olika massorna beräknas sedan för yarje längdsektion. Dessa
uppgifter skola ligga till grund för masskontrollen och för ackordsavlöningarna.
:14 Dispositionsplan tör massor
Vid jordfyllning från skärning bör man räkna med 10 % mera massor än vad som
teoretiskt åtgår i bankarna, emedan vanligtvis en del av massorna äro olämpliga
som bankfyllning och viss komprimering av grunden under bankarna i allmänhet
förekommer.
Vid uttagning av bergmassor för bankfyllning måste hänsyn tagas till den svällning
som uppstår genom att berget sönderspränges. Vid höga bankar (> 1 m) kan man
räkna med en svällning av ca 50 % och vid låga (< 1 m) med ca 40 %. Är berget
sådant, att det vid sprängningen smulas sönder mycket, blir svällningen mindre,
men torde icke i något fall böra antagas lägre än 40 respektive 30 %.
Masstabell och massfördelningstabell (fig. : 14) eller massfördelningsdiagram (fig.
:11 a) upprättas för kontroll av bank- och skärningsmassorna.
Terrasseringsplanets höjdläge justeras, om inga hinder härför förefinnas, genom
parallellförflyttningar, så att skärningsmassorna stämma med bankmassorna.
Hänsyn bör dock tagas till vad ovan nämnts angående 10 % mermassor samt till
sådana massor, som lämpligen kunna tagas i skärningar i linjen till makadam och
bindjord m. m.
Även massdiagram kunna lämpligen uppritas (se 812:63 och 752).
Massförflyttningar böra planeras så, att man får så korta transporter som möjligt,
och att massorna icke behöva transporteras i stigning.
67
Fig. :12
Fluktkäpp
