Kap. 837. Slussar
837:9

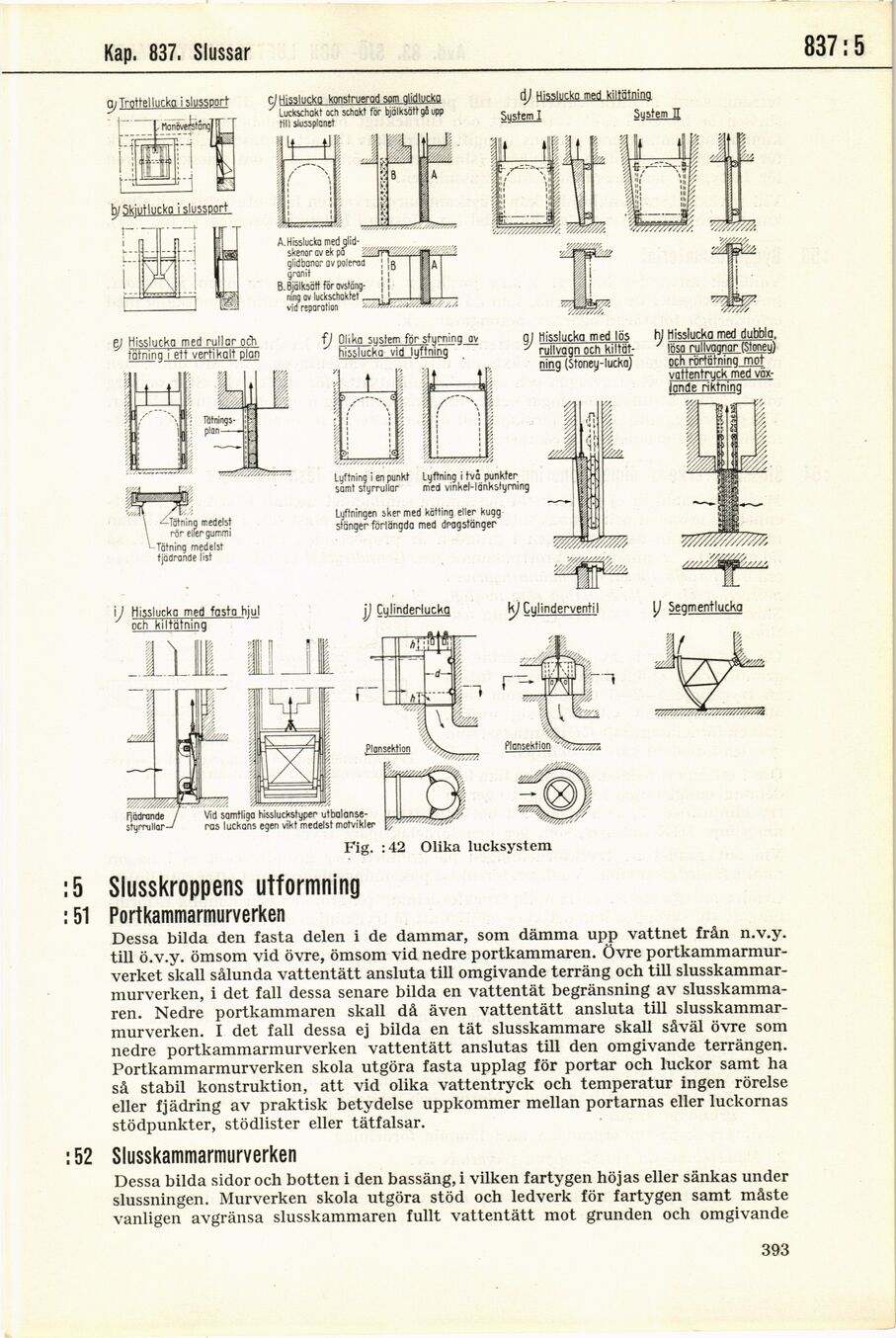

Fig. :42 Olika lucksystem
:5 Slusskroppens utformning
: 51 Portkammarmurverken
Dessa bilda den fasta delen i de dammar, som dämma upp vattnet från n.v.y.
till ö.v.y. ömsom vid övre, ömsom vid nedre portkammaren. Övre
portkammarmur-verket skall sålunda vattentätt ansluta till omgivande terräng och till
slusskammar-murverken, i det fall dessa senare bilda en vattentät begränsning av
slusskammaren. Nedre portkammaren skall då även vattentätt ansluta till
slusskammar-murverken. I det fall dessa ej bilda en tät slusskammare skall såväl övre som
nedre portkammarmurverken vattentätt anslutas till den omgivande terrängen.
Portkammarmurverken skola utgöra fasta upplag för portar och luckor samt ha
så stabil konstruktion, att vid olika vattentryck och temperatur ingen rörelse
eller fjädring av praktisk betydelse uppkommer mellan portarnas eller luckornas
stödpunkter, stödlister eller tätfalsar.
: 52 Slusskammarmurverken
Dessa bilda sidor och botten i den bassäng, i vilken fartygen höjas eller sänkas under
slussningen. Murverken skola utgöra stöd och ledverk för fartygen samt måste
vanligen avgränsa slusskammaren fullt vattentätt mot grunden och omgivande
