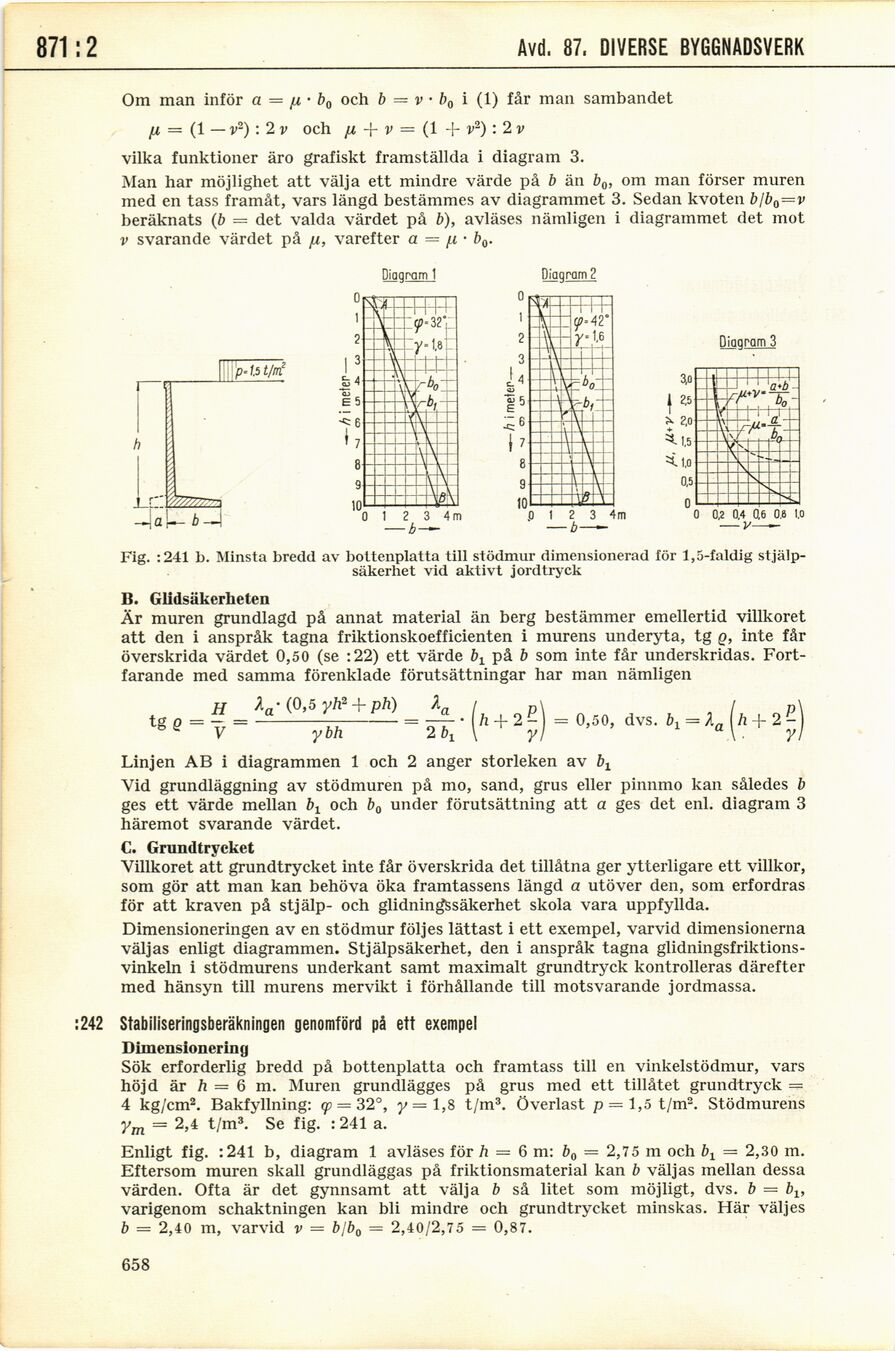

872:1-2
Avd, 87. DIVERSE BYGGNADSVERK
Om man inför a = /x • b0 och b = v • b0 i (1) får man sambandet
H = (1 — v2) : 2 v och /< + ji = (1 + v2) : 2 v
vilka funktioner äro grafiskt framställda i diagram 3.
Man har möjlighet att välja ett mindre värde på b än b0, om man förser muren
med en tass framåt, vars längd bestämmes av diagrammet 3. Sedan kvoten b/b0=v
beräknats (b = det valda värdet på b), avläses nämligen i diagrammet det mot
v svarande värdet på /u, varefter a = /.i • b0.
Fig. :241 b. Minsta bredd av bottenplatta till stödmur dimensionerad för 1,5-faldig
stjälp-säkerhet vid aktivt jordtryck
B. Glidsäkerheten
Är muren grundlagd på annat material än berg bestämmer emellertid villkoret
att den i anspråk tagna friktionskoefficienten i murens underyta, tg q, inte får
överskrida värdet 0,50 (se :22) ett värde bx på b som inte får underskridas.
Fortfarande med samma förenklade förutsättningar har man nämligen
H
tg e = v =
V (0,5 yh2 + ph)
ybh
ifL
2 b1
h + 2 £j = 0,50, dvs. b1 = Xa j/i + 2 ^J
Linjen AB i diagrammen 1 och 2 anger storleken av bx
Vid grundläggning av stödmuren på mo, sand, grus eller pinnmo kan således b
ges ett värde mellan b1 och b0 under förutsättning att a ges det enl. diagram 3
häremot svarande värdet.
C. Grundtrycket
Villkoret att grundtrycket inte får överskrida det tillåtna ger ytterligare ett villkor,
som gör att man kan behöva öka framtassens längd a utöver den, som erfordras
för att kraven på stjälp- och glidningssäkerhet skola vara uppfyllda.
Dimensioneringen av en stödmur följes lättast i ett exempel, varvid dimensionerna
väljas enligt diagrammen. Stjälpsäkerhet, den i anspråk tagna
glidningsfriktions-vinkeln i stödmurens underkant samt maximalt grundtryck kontrolleras därefter
med hänsyn till murens mervikt i förhållande till motsvarande jordmassa.
:242 Stabiliseringsberäkningen genomförd på ett exempel
Dimensionering
Sök erforderlig bredd på bottenplatta och framtass till en vinkelstödmur, vars
höjd är h = 6 m. Muren grundlägges på grus med ett tillåtet grundtryck =
4 kg/cm2. Bakfyllning: y = 32°, y= 1,8 t/m3. Överlast p = 1,5 t/m2. Stödmurens
ym = 2,4 t/m3. Se fig. : 241 a.
Enligt fig. :241 b, diagram 1 avläses för h — 6 m: b0 = 2,75 m och bx — 2,30 in.
Eftersom muren skall grundläggas på friktionsmaterial kan b väljas mellan dessa
värden. Ofta är det gynnsamt att välja b så litet som möjligt, dvs. b = bu
varigenom schaktningen kan bli mindre och grundtrycket minskas. Här väljes
b = 2,40 m, varvid v = bjb0 = 2,40/2,75 = 0,87.
658
