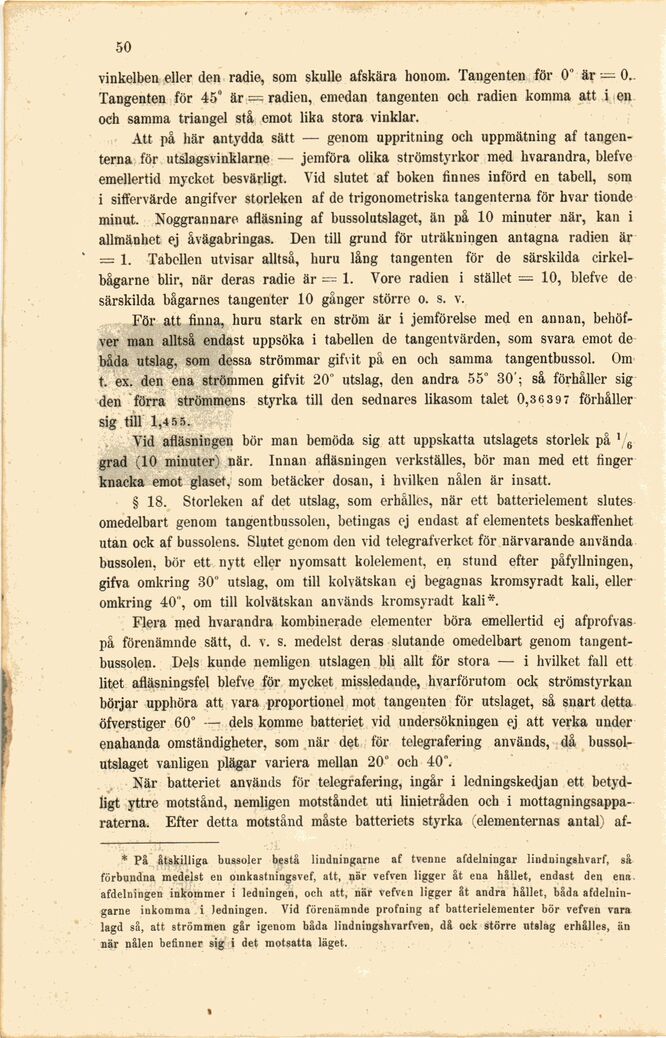

50
vinkelben eller den radie, som skulle afskära honom. Tangenten för O" är — 0..
Tangenten för 45° är = radien, emedan tangenten och radien komma att i en
och samma triangel stå emot lika stora vinklar.
Att på här antydda sätt — genom uppritning och uppmätning af
tangenterna för utslagsvinklarne — jemföra olika strömstyrkor med hvarandra, blefve
emellertid mycket besvärligt. Vid slutet af boken finnes införd en tabell, som
i siffervärde angifver storleken af de trigonometriska tangenterna för hvar tionde
minut. Noggrannare afläsning af bussolutslaget, än på 10 minuter när, kan i
allmänhet ej åvägabringas. Den till grund för uträkningen antagna radien är
= 1. Tabellen utvisar alltså, huru lång tangenten för de särskilda
cirkel-bågarne blir, när deras radie är = 1. Vore radien i stället = 10, blefve de
särskilda bågarnes tangenter 10 gånger större o. s. v.
För att finna, huru stark en ström är i jemförelse med en annan,
behöfver man alltså endast uppsöka i tabellen de tangentvärden, som svara emot de
båda utslag, som dessa strömmar gifvit på en och samma tangentbussol. Om
t. ex. den ena strömmen gifvit 20" utslag, den andra 55° 30’; så förhåller sig
den förra strömmens styrka till den sednares likasom talet 0,36 39- förhåller
Sig till 1,4 5 5.
Vid afläsningen bör man bemöda sig att uppskatta utslagets storlek på 1 6
grad (10 minuter) när. Innan afläsningen verkställes, bör man med ett finger
knacka emot glaset, som betäcker dosan, i hvilken nålen är insatt.
§ 18. Storleken af det utslag, som erhålles, när ett batterielement slutes
omedelbart genom tangentbussolen, betingas ej endast af elementets beskaffenhet
utan ock af bussolens. Slutet genom den vid telegrafverket för närvarande använda
bussolen, bör ett nytt eller nyomsatt kolelement, en stund efter påfyllningen,
gifva omkring 30° utslag, om till kolvätskan ej begagnas kromsyradt kali, eller
omkring 40", om till kolvätskan används kromsyradt kali*.
Flera med hvarandra kombinerade elementer böra emellertid ej afprofvas
på förenämnde sätt, d. v. s. medelst deras slutande omedelbart genom
tangentbussolen. Dels kunde nemligen utslagen bli allt för stora — i hvilket fall ett
litet afläsningsfel blefve för mycket missledande, hvarförutom ock strömstyrkan
börjar upphöra att vara proportionel mot tangenten för utslaget, så snart detta
öfverstiger 60° — dels komme batteriet vid undersökningen ej att verka under
enahanda omständigheter, som när det för telegrafering används, då
bussolutslaget vanligen plägar variera mellan 20° och 40".
När batteriet används för telegrafering, ingår i ledningskedjan ett
betydligt yttre motstånd, nemligen motståndet uti linietråden och i
mottagningsapparaterna. Efter detta motstånd måste batteriets styrka (elementernas antal) af-
-!
* På åtskilliga bussoler bestå lindningarne af tvenne afdelningar lindningsbvarf, så
förbundna medelst en oinkastningsvef, att, när vefven ligger åt ena hållet, endast den ena.
afdelningen inkommer i ledningen, och att, när vefvtn ligger åt andra hållet, båda
afdelnin-garne inkomma i ledningen. Vid förenämnde profning af batterielementer bör vefven vara
lagd så, att strömmen går igenom båda lindningshvarfven, då ock större utslag erhålles, än
när nålen befinner sig i det motsatta läget.
