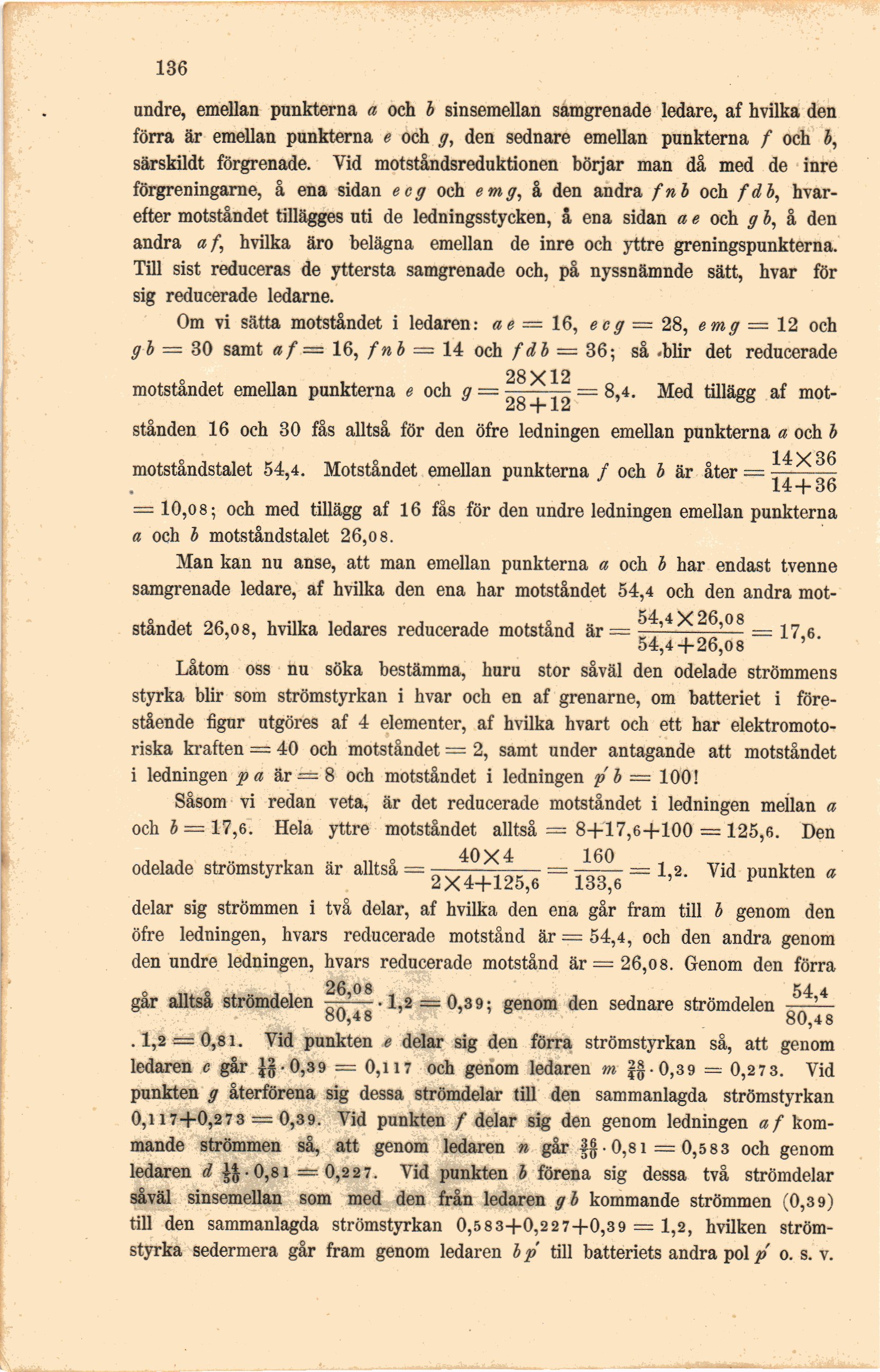

136
undre, emellan punkterna a och b sinsemellan samgrenade ledare, af hvilka den
förra är emellan punkterna e och g, den sednare emellan punkterna / och b,
särskildt förgrenade. Vid motståndsreduktionen böljar man då med de inre
förgreningarne, å ena sidan ecg och em g, k den andra f nb och fd b,
hvarefter motståndet tillägges uti de ledningsstycken, å ena sidan a e och g b, å den
andra a f, hvilka äro belägna emellan de inre och yttre greningspunkterna.
Till sist reduceras de yttersta samgrenade och, på nyssnämnde sätt, hvar för
sig reducerade ledarne.
Om vi sätta motståndet i ledaren: ae — 16, ecg — 28, emg = 12 och
g b = 30 samt af = 16, f nb — 14 och f db — 36; så -blir det reducerade
28 X12
motståndet emellan punkterna « och g — = 8,4. Med tillägg af mot-
2o -}-12
stånden 16 och 30 fås alltså för den öfre ledningen emellan punkterna a och b
motståndstalet 54,4. Motståndet emellan punkterna / och b är åter — |ff
14+36
= 10,08; och med tillägg af 16 fås för den undre ledningen emellan punkterna
a och b motståndstalet 26,08.
Man kan nu anse, att man emellan punkterna a och b har endast tvenne
samgrenade ledare, af hvilka den ena har motståndet 54,4 och den andra
motståndet 26,08, hvilka ledares reducerade motstånd är = 26,08 __ g
54,4+26,08 ’
Låtom oss nu söka bestämma, huru stor såväl den odelade strömmens
styrka blir som strömstyrkan i hvar och en af grenarne, om batteriet i
förestående figur utgöres af 4 elementer, af hvilka hvart och ett har
elektromotoriska kraften = 40 och motståndet = 2, samt under antagande att motståndet
i ledningen p a är =8 och motståndet i ledningen p b == 100!
Såsom vi redan veta, är det reducerade motståndet i ledningen mellan a
och b = 17,6. Hela yttre motståndet alltså = 8+17,6+100 = 125,6. Den
40X4 160
odelade strömstyrkan är alltså = = = 1,2. Vid punkten a,
2X4+125,6 loo,6
delar sig strömmen i två delar, af hvilka den ena går fram till b genom den
öfre ledningen, hvars reducerade motstånd är = 54,4, och den andra genom
den undre ledningen, hvars reducerade motstånd är = 26,08. Genom den förra
går alltså strömdelen • 1,2 = 0,39; genom den sednare strömdelen j4’4
80,4 8 ’"ff7*" * –-—––––- 80,4 8
.1,2 = 0,81. Vid punkten e delar sig den förra strömstyrkan så, att genom
ledaren c går £§-0,39 = 0,117 och genom ledaren m (§ 0,39 = 0,273. Vid
punkten g återförena sig dessa strömdelar till den sammanlagda strömstyrkan
0,117+0,27 3 = 0,39. Vid punkten f delar sig den genom ledningen af
kommande strömmen så, att genom ledaren n går §§ 0,81 = 0,5 8 3 och genom
ledaren d ij-0,8i =0,227. Vid punkten b förena sig dessa två strömdelar
såväl sinsemellan som med den från ledaren g b kommande strömmen (0,3 9)
till den sammanlagda strömstyrkan 0,583+0,227+0,39 = 1,2, hvilken
strömstyrka sedermera går fram genom ledaren bp till batteriets andra pol p o. s. v.
