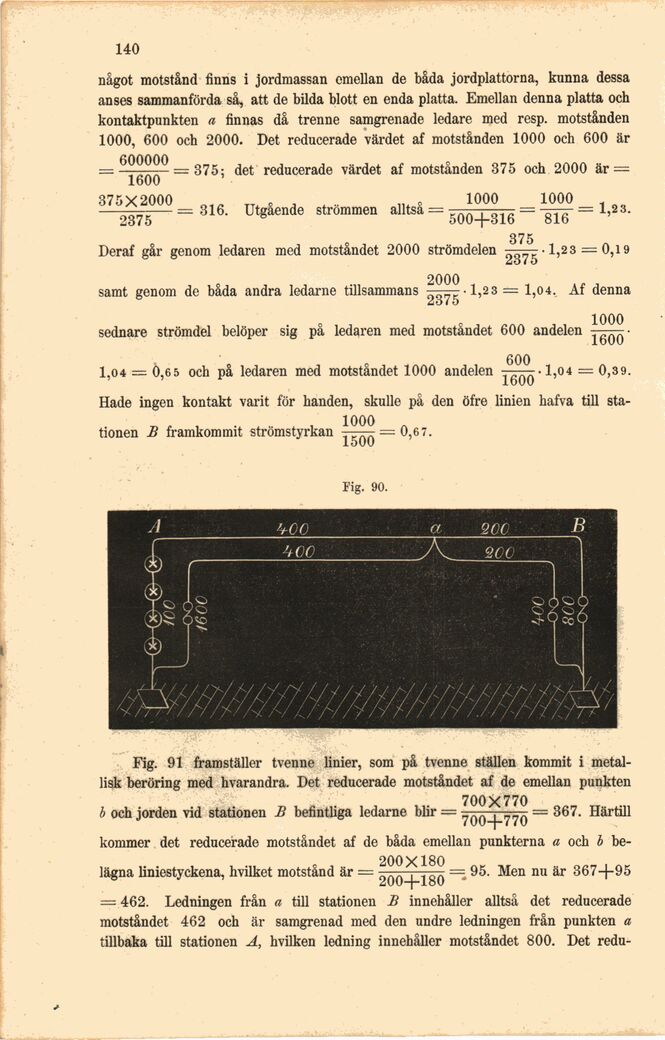

140
något motstånd finns i jordmassan emellan de båda jordplattorna, kunna dessa
anses sammanförda så, att de bilda blott en enda platta. Emellan denna platta och
kontaktpunkten a finnas då trenne samgrenade ledare med resp. motstånden
1000, 600 och 2000. Det reducerade värdet af motstånden 1000 och 600 är
— —375; det reducerade värdet af motstånden 375 och 2000 är =
1600
375X2000 TTi c . t .. 0 1000 1000 ,
2375 = 316- Utgaende Str°mmen aUtSa = 5ÖÖ+316 = W = 1’23"
375
Deraf går genom ledaren med motståndet 2000 strömdelen ——•1,2 3 = 0,19
uO I O
samt genom de båda andra ledarne tillsammans ^^• 1,23 == 1,04. Af denna
Zo / o
sednare strömdel belöper sig på ledaren med motståndet 600 andelen ■
1600
1.04 = 6,65 och på ledaren med motståndet 1000 andelen • 1,04 = 0,39.
Hade ingen kontakt varit för handen, skulle på den öfre linien hafva till
stationen B framkommit strömstyrkan = 0,67.
1500
Fig. 90.
’• "Mig’" ■ »’ • . •■■ . ^ ; ■
Fig. 91 framställer tvenne linier, som på tvenne ställen kommit i
metallisk beröring med hvarandra. Det reducerade motståndet af de emellan punkten
700X770
b och jorden vid stationen B befintliga ledarne blir = 7QQ_|_7yQ = 367. Härtill
kommer det reducerade motståndet af de båda emellan punkterna a och b be-
200 X180
lägna liniestyckena, hvilket motstånd är = = 95. Men nu är 367+95
200-ploO
= 462. Ledningen från a till stationen B innehåller alltså det reducerade
motståndet 462 och är samgrenad med den undre ledningen från punkten a
tillbaka till stationen A, hvilken ledning innehåller motståndet 800. Det redu-
