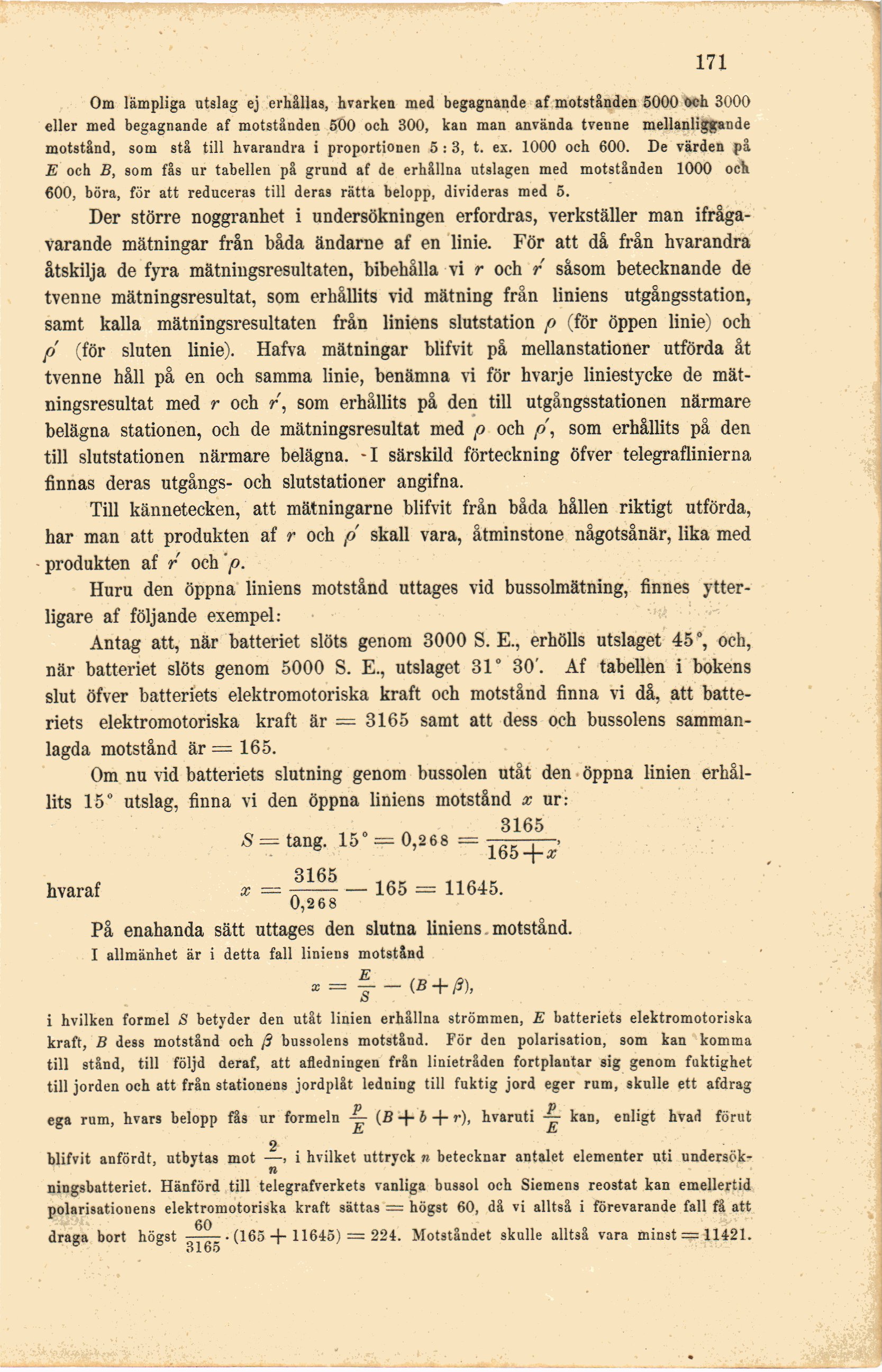

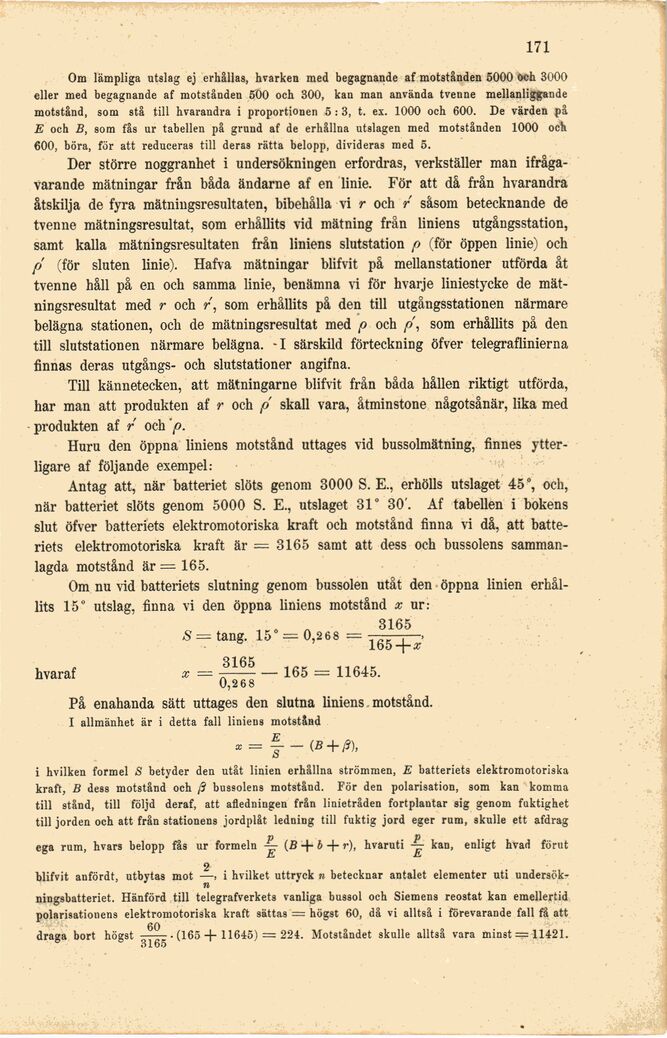

171
Om lämpliga utslag ej erhållas, hvarken med begagnande af motstånden 5000 och 3000
eller med begagnande af motstånden 500 och 300, kan man använda tvenne mellanliggande
motstånd, som stå till hvarandra i proportionen 5:3, t. ex. 1000 och 600. De värden på
E och B, som fås ur tabellen på grund af de erhållna utslagen med motstånden 1000 och
600, böra, för att reduceras till deras rätta belopp, divideras med 5.
Der större noggranhet i undersökningen erfordras, verkställer man
ifrågavarande mätningar från båda ändarne af en linie. För att då från hvarandra
åtskilja de fyra mätningsresultaten, bibehålla vi r och r såsom betecknande de
tvenne mätningsresultat, som erhållits vid mätning från liniens utgångsstation,
samt kalla mätningsresultaten från liniens slutstation p (för öppen linie) och
fi (för sluten linie). Hafva mätningar blifvit på mellanstationer utförda åt
tvenne håll på en och samma linie, benämna vi för hvarje liniestycke de
mätningsresultat med r och r, som erhållits på den till utgångsstationen närmare
belägna stationen, och de mätningsresultat med p och p\ som erhållits på den
till slutstationen närmare belägna. -I särskild förteckning öfver telegraflinjerna
finnas deras utgångs- och slutstationer angifna.
Till kännetecken, att mätningarne blifvit från båda hållen riktigt utförda,
har man att produkten af r och p skall vara, åtminstone någotsånär, lika med
produkten af r och p.
Huru den öppna liniens motstånd uttages vid bussolmätning, finnes
ytterligare af följande exempel:
Antag att, när batteriet slöts genom 3000 S. E., erhölls utslaget 45°, och,
när batteriet slöts genom 5000 S. E., utslaget 31" 30’. Af tabellen i bokens
slut öfver batteriets elektromotoriska kraft och motstånd finna vi då, att
batteriets elektromotoriska kraft är = 3165 samt att dess och bussolens
sammanlagda motstånd är = 165.
Om nu vid batteriets slutning genom bussolen utåt den öppna linien
erhållits 15° utslag, finna vi den öppna liniens motstånd x ur:
S — tang. 15» = 0,268
hvaraf x — f*^^ — 165 = 11645.
0,2 68
På enahanda sätt uttages den slutna liniens motstånd.
I allmänhet är i detta fall liniens motstånd
x = §- ~(B + ß),
i hvilken formel S betyder den utåt linien erhållna strömmen, E batteriets elektromotoriska
kraft, B dess motstånd och ß bussolens motstånd. För den polarisation, som kan komma
till stånd, till följd deraf, att afledningen från linietråden fortplantar sig genom fuktighet
till jorden och att från stationens jordplåt ledning till fuktig jord eger rum, skulle ett afdrag
P P
ega rum, hvars belopp fås ur formeln — (B -f- b + r), hvaruti — kan, enligt hvad förut
E E
2
blifvit anfördt, utbytas mot —i i hvilket uttryck n betecknar antalet elementer uti
undersök-n
ningsbatteriet. Hänförd till telegrafverkets vanliga bussol och Siemens reostat kan emellertid
polarisationens elektromotoriska kraft sättas = högst 60, då vi alltså i förevarande fall få att
draga bort högst -—• (165 + 11645) = 224. Motståndet skulle alltså vara minst = 11421.
