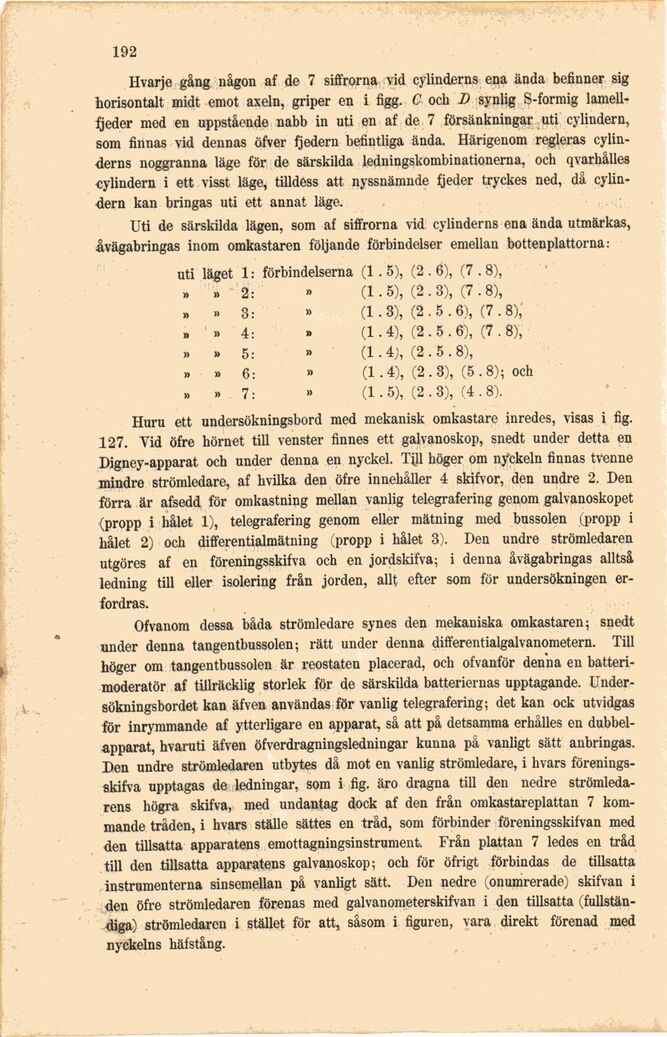

192
Hvarje gång någon af de 7 siffrorna vid cylinderns ena ända befinner sig
horisontalt midt emot axeln, griper en i figg. C och D synlig S-formig
lamell-fjeder med en uppstående nabb in uti en af de 7 försänkningar uti cylindern,
som finnas vid dennas öfver fjedern befintliga ända. Härigenom regleras
cylinderns noggranna läge för de särskilda ledningskombinationerna, och qvarhålles
cylindern i ett visst läge, tilldess att nyssnämnde fjeder tryckes ned, då
cylindern kan bringas uti ett annat läge.
Uti de särskilda lägen, som af siffrorna vid cylinderns ena ända utmärkas,
åvägabringas inom omkastaren följande förbindelser emellan bottenplattorna:
uti läget 1: förbindelserna (1.5), (2.6), (7.8),
» » 2: » (1. 5), (2 . 3), (7 . 8),
» » 3: » (1.3), (2.5.6), (7.8),’
» » 4: » (1.4), (2.5.6), (7.8),
» » 5: » (1.4), (2.5.8),
» » 6: » (1.4), (2.3), (5.8); och
» »> 7: •’ (1. 5), (2 . 3), (4 . 8).
Huru ett undersökningsbord med mekanisk omkastare inredes, visas i fig.
127. Yid öfre hörnet till venster finnes ett galvanoskop, snedt under detta en
Digney-apparat och under denna en nyckel. Till höger om nyckeln finnas tvenne
mindre strömledare, af hvilka den öfre innehåller 4 skifvor, den undre 2. Den
förra är afsedd för omkastning mellan vanlig telegrafering genom galvanoskopet
(propp i hålet 1), telegrafering genom eller mätning med bussolen (propp i
hålet 2) och differentialmätning (propp i hålet 3). Den undre strömledaren
utgöres af en föreningsskifva och en jordskifva; i denna åvägabringas alltså
ledning till eller isolering från jorden, allt efter som för undersökningen
erfordras.
Ofvanom dessa båda strömledare synes den mekaniska omkastaren; snedt
under denna tangentbussolen; rätt under denna differentialgalvanometern. Till
höger om tangentbussolen är reostaten placerad, och ofvanför denna en
batteri-moderatör af tillräcklig storlek för de särskilda batteriernas upptagande.
Undersökningsbordet kan äfven användas för vanlig telegrafering; det kan ock utvidgas
för inrymmande af ytterligare en apparat, så att på detsamma erhålles en
dubbelapparat, hvaruti äfven öfverdragningsledningar kunna på vanligt sätt anbringas.
Den undre strömledaren utbytes då mot en vanlig strömledare, i hvars
föreningsskifva upptagas de ledningar, som i fig. äro dragna till den nedre
strömledarens högra skifva, med undantag dock af den från omkastareplattan 7
kommande tråden, i hvars ställe sättes en tråd, som förbinder föreningsskifvan med
den tillsatta apparatens emottagningsinstrument. Från plattan 7 ledes en tråd
till den tillsatta apparatens galvanoskop; och för öfrigt förbindas de tillsatta
instrumenterna sinsemellan på vanligt sätt. Den nedre (onumrerade) skifvan i
den öfre strömledaren förenas med galvanometerskifvan i den tillsatta
(fullständiga) strömledaren i stället för att, såsom i figuren, vara direkt förenad med
nyckelns häfstång.
