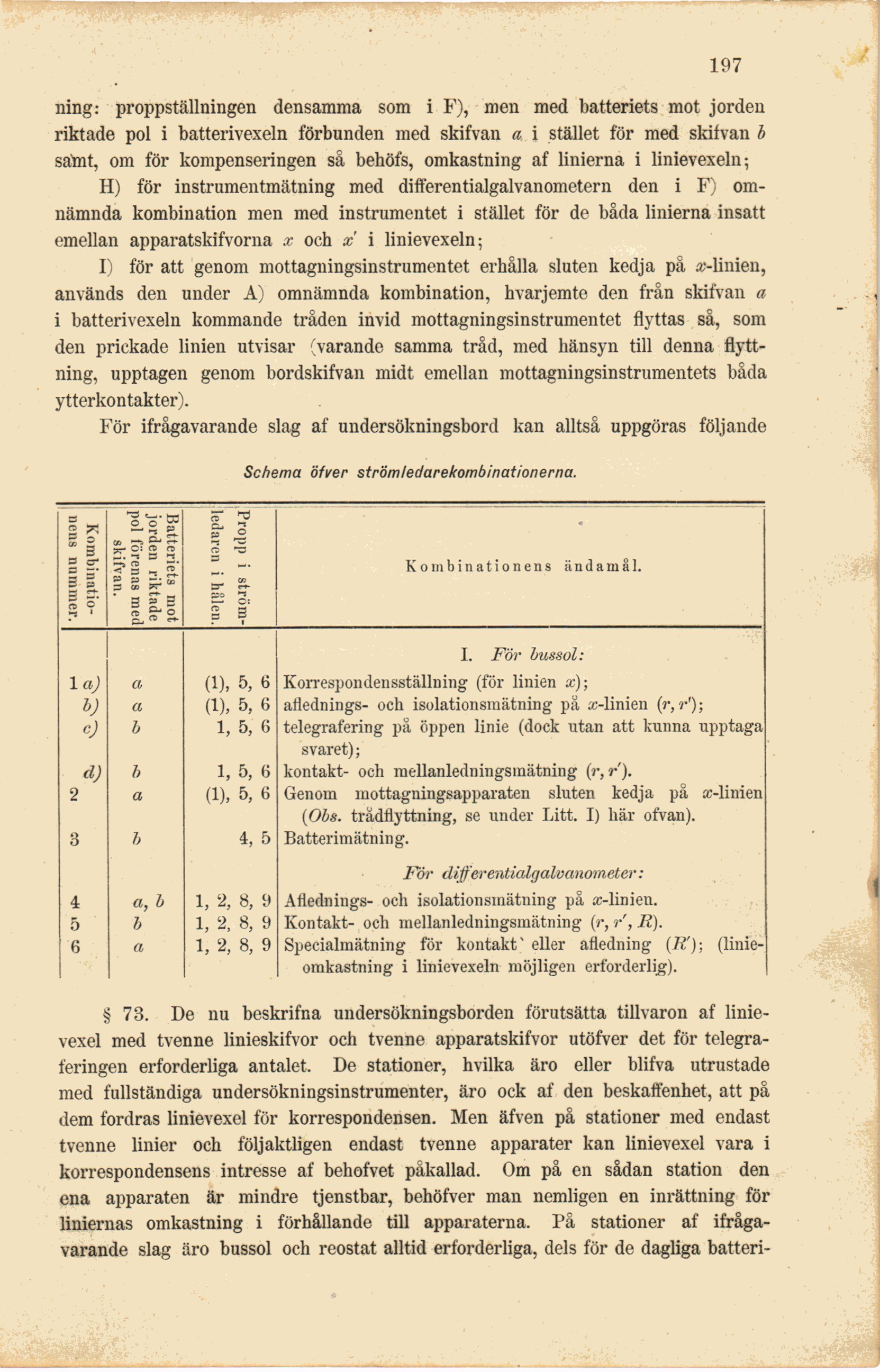

ning: proppställningen densamma som i F), men med batteriets mot jorden
riktade pol i batterivexeln förbunden med skifvan a i stället för med skifvan b
sämt, om för kompenseringen så behöfs, omkastning af linierna i linievexeln;
H) för instrumentmätning med differentialgalvanometern den i F)
omnämnda kombination men med instrumentet i stället för de båda linierna insatt
emellan apparatskifvorna » och »’ i linievexeln;
I) för att genom mottagningsinstrumentet erhålla sluten kedja på »-linien,
används den under A) omnämnda kombination, hvarjemte den från skifvan a
i batterivexeln kommande tråden invid mottagningsinstrumentet flyttas så, som
den prickade linien utvisar (varande samma tråd, med hänsyn till denna
flyttning, upptagen genom bordskifvan midt emellan mottagningsinstrumentets båda
ytterkontakter).
För ifrågavarande slag af undersökningsbord kan alltså uppgöras följande
Schema öfver strömledarekombinationerna.
[-Kombinationens-]
{+Kombinatio- nens+} nummer. Batteriets mot jorden riktade pol förenas med skifvan. Propp i
strömledaren i hålen. Kombinationens ändamål.
I. För lussol:
la) a (1), 5, 6 Korrespondensställriing (för linien x);
b) a (1), 5, 6 aflednings- och isolationsraätning på »-linien (r, r’);
o) b 1, 5, 6 telegrafering på öppen linie (dock utan att kunna upptaga svaret);
d) b 1, 5, 6 kontakt- oeh mellanledningsmätning (r,r).
2 a (1), 5, 6 Genom mottagningsapparaten sluten kedja på »-linien {Obs. trädflyttning, se under Litt. I) här ofvan).
3 b 4, 5 Batterimätning.
För differentialgalvanometer:
4 a, b 1, 2, 8, 9 Aflednings- och isolationsmätning på »-linien.
5 b 1, 2, 8, t» Kontakt- och mellanledningsmätning (r, r , Ii).
6 a 1, 2, 8, 9 Specialmätning för kontakt1 eller afledning (K’);
(linie-omkastning i linievexeln möjligen erforderlig).
§ 73. De nu beskrifna undersökningsborden förutsätta tillvaron af
linie-vexel med tvenne linieskifvor och tvenne apparatskifvor utöfver det för
telegraferingen erforderliga antalet, De stationer, hvilka äro eller blifva utrustade
med fullständiga undersökningsinstrumenter, äro ock af den beskaffenhet, att på
dem fordras linievexel för korrespondensen. Men äfven på stationer med endast
tvenne linier och följaktligen endast tvenne apparater kan linievexel vara i
korrespondensens intresse af behofvet påkallad. Om på en sådan station den
ena apparaten är mindre tjenstbar, behöfver man nemligen en inrättning för
liniernas omkastning i förhållande till apparaterna. På stationer af
ifrågavarande slag äro bussol och reostat alltid erforderliga, dels för de dagliga batteri-
