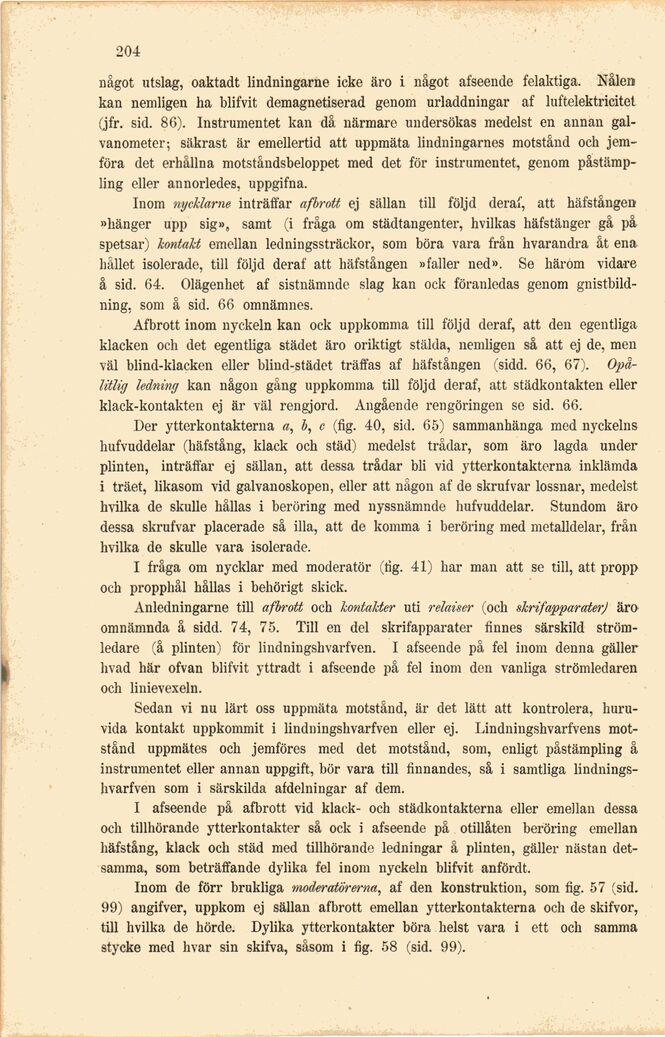

204
något utslag, oaktadt lindningarne icke äro i något afseende felaktiga. Nålen
kan nemligen ha blifvit demagnetiserad genom urladdningar af luftelektricitet
(jfr. sid. 86). Instrumentet kan då närmare undersökas medelst en annan
galvanometer; säkrast är emellertid att uppmäta lindningarnes motstånd och
jemföra det erhållna motståndsbeloppet med det för instrumentet, genom
påstämp-ling eller annorledes, uppgifna.
Inom nycklarne inträifar aflrott ej sällan till följd deraf, att häfstången
»hänger upp sig», samt (i fråga om städtangenter, hvilkas häfstänger gå på
spetsar) kontakt emellan ledningssträckor, som böra vara från hvarandra åt ena
hållet isolerade, till följd deraf att häfstången »faller ned». Se härom vidare
å sid. 64. Olägenhet af sistnämnde slag kan ock föranledas genom
gnistbildning, som å sid. 66 omnämnes.
Afbrott inom nyckeln kan ock uppkomma till följd deraf, att den egentliga
klacken och det egentliga städet äro oriktigt stälda, nemligen så att ej de, men
väl blind-klacken eller blind-städet träffas af häfstången (sidd. 66, 67).
Opålitlig ledning kan någon gång uppkomma till följd deraf, att städkontakten eller
klack-kontakten ej är väl rengjord. Angående rengöringen se sid. 66.
Der ytterkontakterna b, c (fig. 40, sid. 65) sammanhänga med nyckelns
hufvuddelar (hafstång, klack och städ) medelst trådar, som äro lagda under
plinten, inträffar ej sällan, att dessa trådar bli vid ytterkontakterna inklämda
i träet, likasom vid galvanoskopen, eller att någon af de skrufvar lossnar, medelst
hvilka de skulle hållas i beröring med nyssnämnde hufvuddelar. Stundom äro
dessa skrufvar placerade så illa, att de komma i beröring med metalldelar, från
hvilka de skulle vara isolerade.
I fråga om nycklar med moderator (fig. 41) har man att se till, att propp
och propphål hållas i behörigt skick.
Anledningarne till afbrott och kontaJcter uti relaiser (och skrif apparater) äro
omnämnda å sidd. 74, 75. Till en del skrifapparater finnes särskild
strömledare (å plinten) för lindningshvarfven. I afseende på fel inom denna gäller
hvad här ofvan blifvit yttradt i afseende på fel inom den vanliga strömledaren
och linievexeln.
Sedan vi nu lärt oss uppmäta motstånd, är det lätt att kontrolera,
huruvida kontakt uppkommit i lindningshvarfven eller ej. Lindningshvarfvens
motstånd uppmätes och jemföres med det motstånd, som, enligt påstämpling å
instrumentet eller annan uppgift, bör vara till finnandes, så i samtliga
lindningshvarfven som i särskilda afdelningar af dem.
I afseende på afbrott vid klack- och städkontakterna eller emellan dessa
och tillhörande ytterkontakter så ock i afseende på otillåten beröring emellan
hafstång, klack ocli städ med tillhörande ledningar å plinten, gäller nästan
detsamma, som beträffande dylika fel inom nyckeln blifvit anfördt.
Inom de förr brukliga moderatorerna, af den konstruktion, som fig. 57 (sid.
99) angifver, uppkom ej sällan afbrott emellan ytterkontakterna och de skifvor,
till hvilka de hörde. Dylika ytterkontakter böra helst vara i ett och samma
stycke med hvar sin skifva, såsom i fig. 58 (sid. 99).
