210

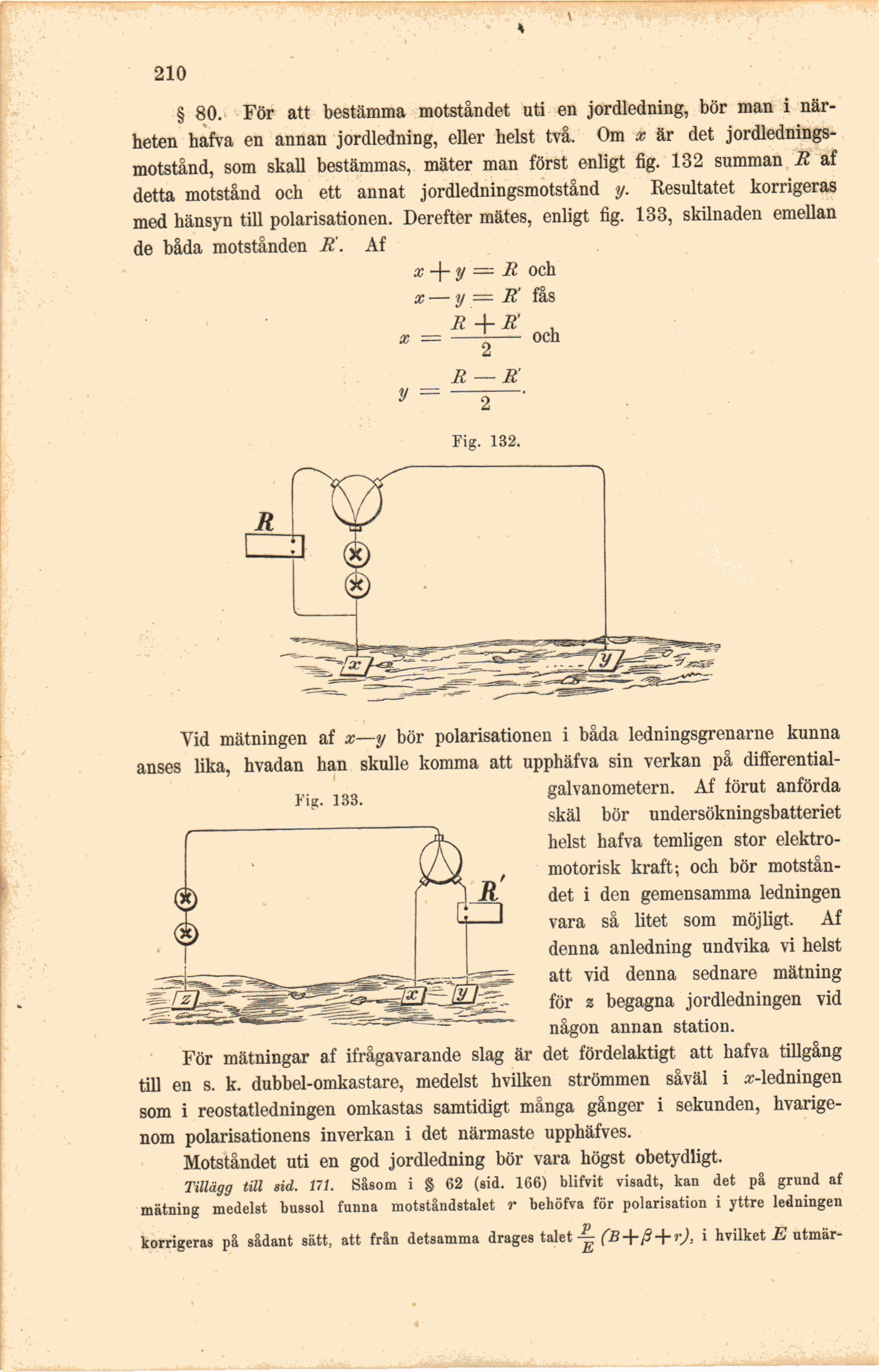

§ 80. För att bestämma motståndet uti en jordledning, bör man i
närheten hafva en annan jordledning, eller helst två. Om x är det
jordledningsmotstånd, som skall bestämmas, mäter man först enligt fig. 132 summan R af
detta motstånd och ett annat jordledningsmotstånd y. Resultatet korrigeras
med hänsyn till polarisationen. Derefter mätes, enligt fig. 133, skilnaden emellan
de båda motstånden K. Af
x -†- y — R och
x — y — R’ fås
_ R -f K
2
R — R’
och
Fig. 132.
Yid mätningen af x—y bör polarisationen i båda ledningsgrenarne kunna
anses lika, hvadan han skulle komma att upphäfva sin verkan på
differentialgalvanometern. Af förut anförda
skäl bör undersökningsbatteriet
helst hafva temligen stor
elektromotorisk kraft; och bör
motståndet i den gemensamma ledningen
vara så litet som möjligt. Af
denna anledning undvika vi helst
att vid denna sednare mätning
för z begagna jordledningen vid
någon annan station.
För mätningar af ifrågavarande slag är det fördelaktigt att hafva tillgång
till en s. k. dubbel-omkastare, medelst hvilken strömmen såväl i .r-ledningen
som i reostatledningen omkastas samtidigt många gånger i sekunden,
hvarigenom polarisationens inverkan i det närmaste upphäfves.
Motståndet uti en god jordledning bör vara högst obetydligt.
Tillägg till sid. 171. Såsom i § 62 (sid. 166) blifvit visadt, kan det på grund af
mätning medelst bussol funna motståndstalet r behöfva för polarisation i yttre ledningen
P s
korrigeras på sådant sätt, att från detsamma drages talet — (B-\-ß-\-r), i hvilket E utmär-
Fig. 133.
