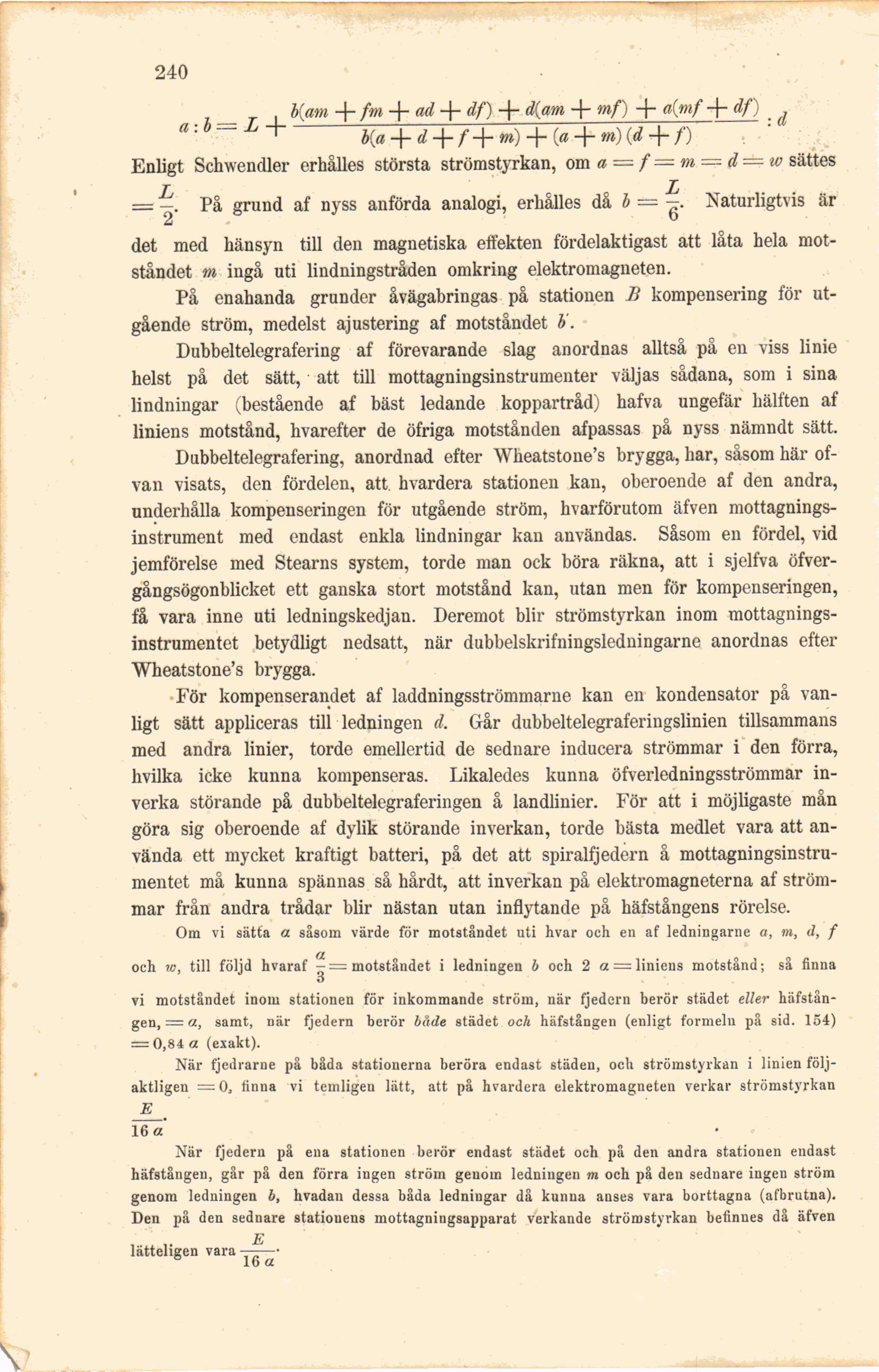

Full resolution (JPEG) - On this page / på denna sida - XI. Om dubbeltelegrafering
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
240
b[am -f fm + ad + df) -+ d(am + mf) -+ dmf -+ df)
a-.o L -(- i(a -|- ^ + m) + (« + m) (d -+ /) ’’
Enligt Schwendler erhålles största strömstyrkan, om « = /= m — rf = w sättes
= På grund af nyss anförda analogi, erhålles då b — Naturligtvis är
det med hänsyn till den magnetiska effekten fördelaktigast att låta hela
motståndet m ingå uti lindningstråden omkring elektromagneten.
På enahanda grunder åvägabringas på stationen B kompensering för
utgående ström, medelst ajustering af motståndet b .
Dubbeltelegrafering af förevarande slag anordnas alltså på en viss linie
helst på det sätt, att till mottagningsinstrumenter väljas sådana, som i sina
lindningar (bestående af bäst ledande koppartråd) hafva ungefär hälften af
liniens motstånd, hvarefter de öfriga motstånden afpassas på nyss nämndt sätt.
Dubbeltelegrafering, anordnad efter Wheatstone^ brygga, har, såsom här
ofvan visats, den fördelen, att hvardera stationen kan, oberoende af den andra,
underhålla kompenseringen för utgående ström, hvarförutom äfven
mottagningsinstrument med endast enkla lindningar kan användas. Såsom en fördel, vid
jemförelse med Stearns system, torde man ock böra räkna, att i sjelfva
öfver-gångsögonblicket ett ganska stort motstånd kan, utan men för kompenseringen,
få vara inne uti ledningskedjan. Deremot blir strömstyrkan inom
mottagningsinstrumentet betydligt nedsatt, när dubbelskrifningsledningarne anordnas efter
Wheatstone^ brygga.
För kompenserandet af laddningsströmmarne kan en kondensator på
vanligt sätt appliceras till ledningen d. Går dubbeltelegraferingslinien tillsammans
med andra linier, torde emellertid de sednare inducera strömmar i den förra,
hvilka icke kunna kompenseras. Likaledes kunna öfverledningsströmmar
inverka störande på dubbeltelegraferingen å landlinier. För att i möjligaste mån
göra sig oberoende af dylik störande inverkan, torde bästa medlet vara att
använda ett mycket kraftigt batteri, på det att spiralfjedern å
mottagningsinstrumentet må kunna spännas så hårdt, att inverkan på elektromagneterna af
strömmar från andra trådar blir nästan utan inflytande på häfstångens rörelse.
Om vi sätta a såsom värde för motståndet uti hvar och en af ledningarne o, m, d, f
och w, till följd hvaraf - = motståndet i ledningen b och 2 a — liniens motstånd; så finna
vi motståndet inom stationen för inkommande ström, när fjedern berör städet eller
häfstången, = a, samt, när fjedern berör både städet och häfstången (enligt formeln på sid. 154)
= 0,84 a (exakt).
När fjedrarne på båda stationerna beröra endast staden, och strömstyrkan i linien
följaktligen = O, finna vi temligen lätt, att på hvardera elektromagneten verkar strömstyrkan
E
16 a
När fjedern på ena stationen berör endast städet och på den andra stationen endast
häfstången, går på den förra ingen ström genom ledningen m och på den sednare ingen ström
genom ledningen b, hvadan dessa båda ledningar då kunna anses vara borttagna (afbrutna).
Den på den sednare statiouens mottagningsapparat verkande strömstyrkan befinnes då äfven
E
lätteligen vara ——
