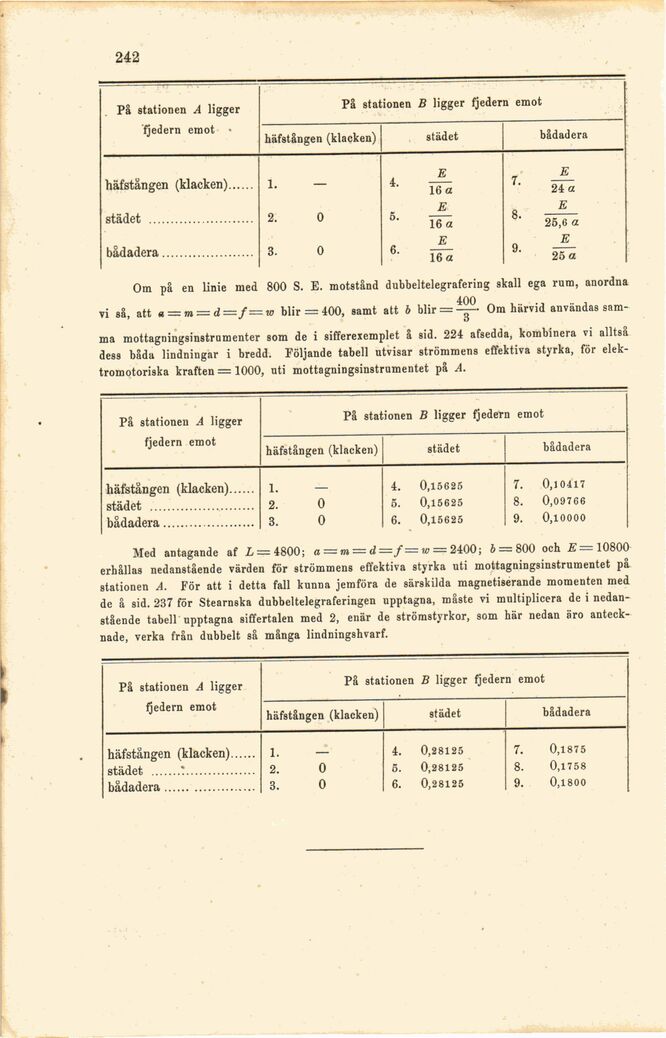

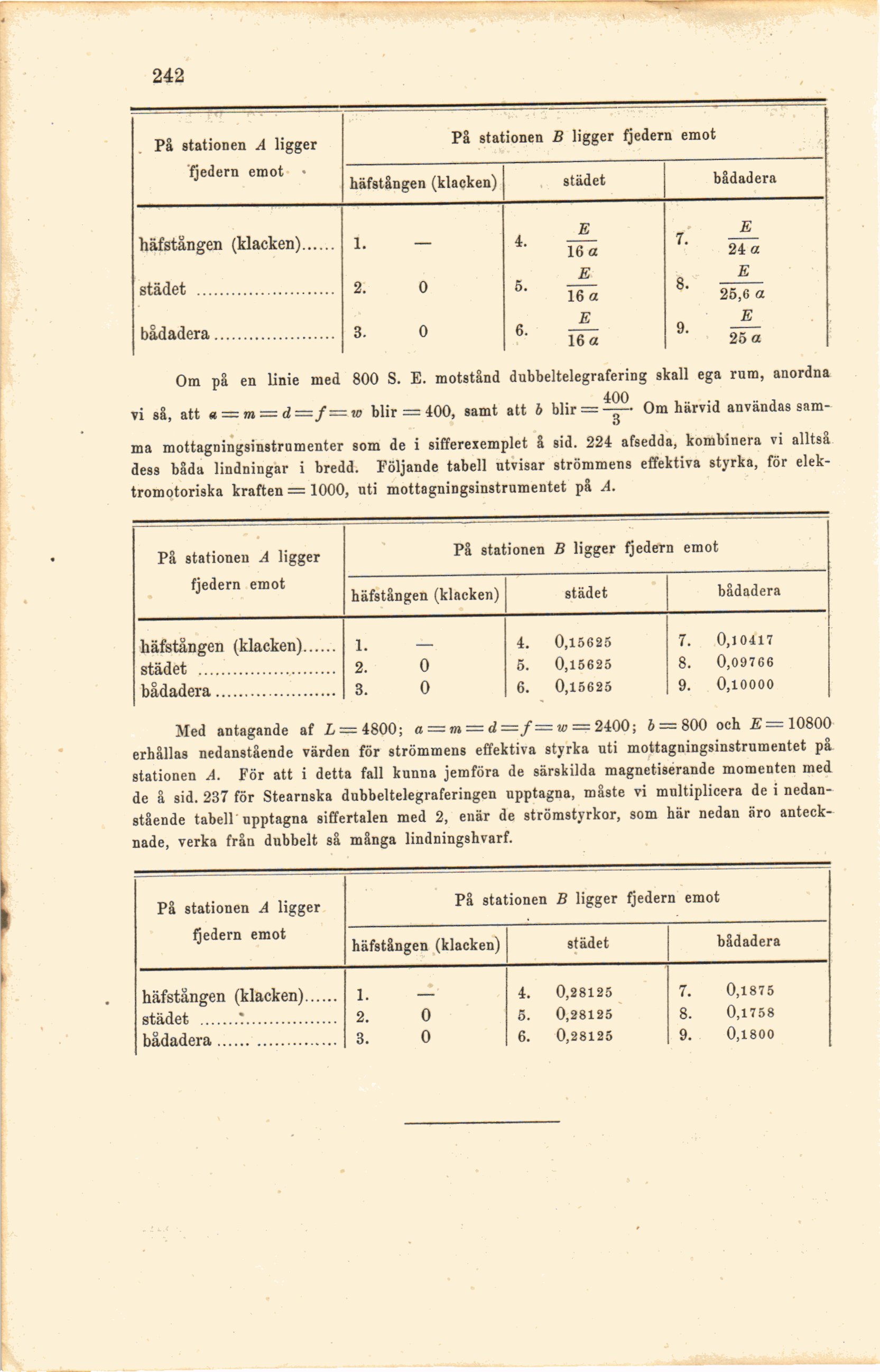

242
På stationen A ligger fjedern emot • På stationen B ligger fjedern emot
häfstången (klacken) städet bådadera
häfstången (klacken) 1. — 4. — 16 a 7. — 24a
städet ........................ 2. 0 fi E 8 E 25,0 a
bådadera ..................... 3. 0 fi E 6’ 16a 9. 25 a
Om på en linie med 800 S. E. motstånd dnbbeltelegrafering skall ega rum, anordna
vi så, att « = ro = d=/=rø blir = 400, samt att b blir = Om härvid användas
samma mottagningsinstrumenter som de i sifferexemplet å sid. 224 afsedda, kombinera vi alltså
dess båda lindningar i bredd. Följande tabell utvisar strömmens effektiva styrka, för
elektromotoriska kraften = 1000, uti mottagningsinstrumentet på A.
På stationen A ligger fjedern emot På stationen B ligger fjedern emot
häfstången (klacken) städet bådadera
häfstången (klacken)...... 1. — 4. 0,15625 7. 0,10417
städet ........................ 2. 0 5. 0,15625 8. 0,09766
bådadera ..................... 3. 0 6. 0,15625 9. 0,10000
Med antagande af L = 4800; a = m = d=/= w = 2400; i = 800 och £=10800
erhållas nedanstående värden för strömmens effektiva styrka uti mottagningsinstrumentet på
stationen A. För att i detta fall kunna jemföra de särskilda magnetiserande momenten med
de å sid. 237 för Stearnska dubbeltelegraferingen upptagna, måste vi multiplicera de i
nedanstående tabell npptagna siffertalen med 2, enär de strömstyrkor, som här nedan äro
antecknade, verka från dubbelt så många lindningshvarf.
På stationen A ligger fjedern emot På stationen B ligger fjedern emot
häfstången (klacken) städet bådadera
häfstången (klacken)...... 1. — 4. 0,28125 7. 0,1875
städet .......T................ 2. 0 5. 0,28125 8. 0,1758
bådadera .................... 3. 0 6. 0,28125 9. 0,1800
