•267
«

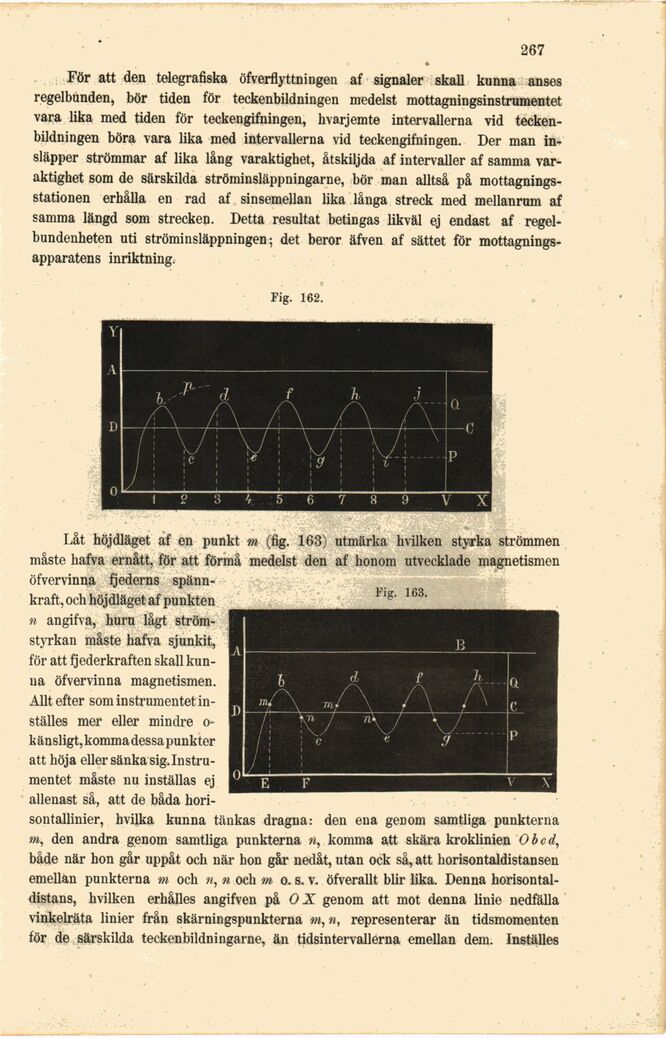

För att den telegrafiska öfverflyttningen af signaler skall kunna anses
regelbunden, bör tiden för teckenbildningen medelst mottagningsinstrumentet
vara lika med tiden för teckengifningen, hvarjemte intervallerna vid
teckenbildningen böra vara lika med intervallerna vid teckengifningen. Der man
insläpper strömmar af lika lång varaktighet, åtskiljda af intervaller af samma
varaktighet som de särskilda ströminsläppningarne, bör man alltså på
mottagningsstationen erhålla en rad af sinsemellan lika långa streck med mellanrum af
samma längd som strecken. Detta resultat betingas likväl ej endast af
regelbundenheten uti ströminsläppningen; det beror äfven af sättet för
mottagningsapparatens inriktning.
• . - i
-Fig. 162.
. ■ Y.V ’ Vy.^aggl^^^|B^M^^JiA-.-.: .
Låt höjdläget af en punkt m (fig. 163) utmärka hvilken styrka strömmen
måste hafva ernått, för att förmå medelst den af honom utvecklade magnetismen
öfvervinna fjederns
spännkraft, och höjdläget af punkten
ii angifva, huru lågt
strömstyrkan måste hafva sjunkit,
för att fjederkraften skall
kunna öfvervinna magnetismen.
Alltefter som instrumentet
inställes mer eller mindre
o-k än sligt, komm adessapunkter
att höja eller sänka
sig.Instru-mentet måste nu inställas ej
allenast så, att de båda hori-
sontallinier, hvilka kunna tänkas dragna: den ena genom samtliga punkterna
m, den andra genom samtliga punkterna n, komma att skära kroklinien O b cd,
både när hon går uppåt och när hon går nedåt, utan ock så, att horisontaldistansen
emellan punkterna m och n, n och m o. s. v. öfverallt blir lika. Denna
horisontaldistans, hvilken erhålles angifven på OX genom att mot denna linie nedfälla
vinkelräta linier från skärningspunkterna m, n, representerar än tidsmomenten
för de särskilda tecken bildningarne, än tidsintervallerna emellan dem. Inställes
Fig. 163.
