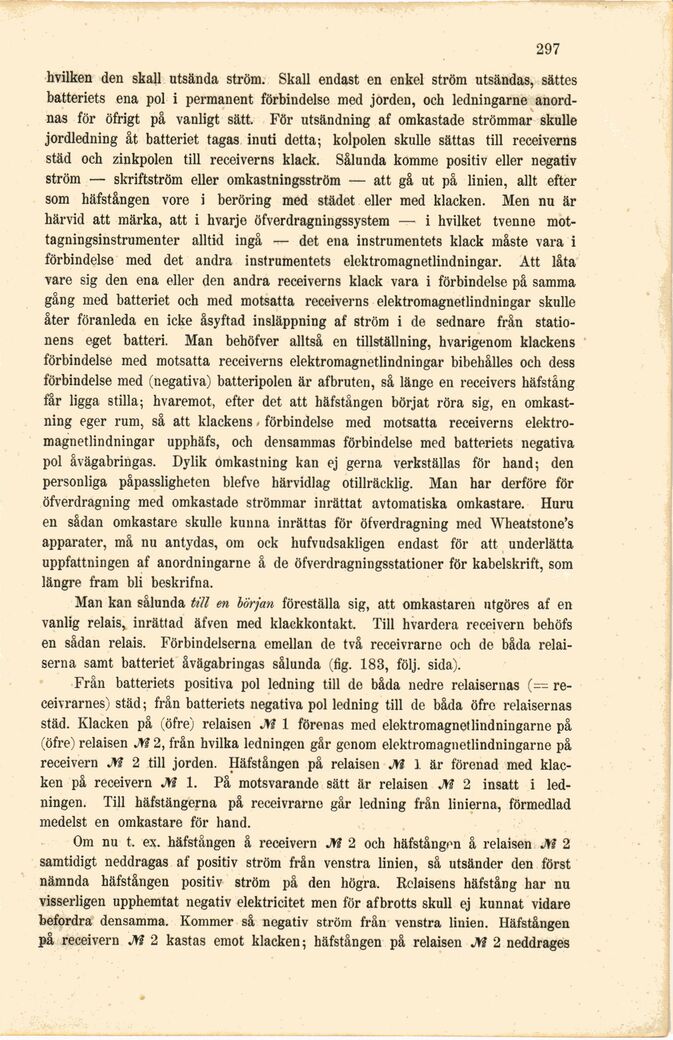

•297
hvilken den skall utsända ström. Skall endast en enkel ström utsändas, sättes
batteriets ena pol i permanent förbindelse med jorden, och ledningarne
anordnas för öfrigt på vanligt sätt. För utsändning af omkastade strömmar skulle
jordledning åt batteriet tagas inuti detta; kolpolen skulle sättas till receiverns
städ och zinkpolen till receiverns klack. Sålunda komme positiv eller negativ
ström — skriftström eller omkastningsström — att gå ut på linien, allt efter
som häfstången vore i beröring med städet eller med klacken. Men nu är
härvid att märka, att i hvarje öfverdragningssystem — i hvilket tvenne
mot-tagningsinstrumenter alltid ingå — det ena instrumentets klack måste vara i
förbindelse med det andra instrumentets elektromagnetlindningar. Att låta
vare sig den ena eller den andra receiverns klack vara i förbindelse på samma
gång med batteriet och med motsatta receiverns elektromagnetlindningar skulle
åter föranleda en icke åsyftad insläppning af ström i de sednare från
stationens eget batteri. Man behöfver alltså en tillställning, hvarigenom klackens
förbindelse med motsatta receiverns elektromagnetlindningar bibehålles och dess
förbindelse med (negativa) batteripolen är afbruten, så länge en receivers häfstång
får ligga stilla; hvaremot, efter det att häfstången börjat röra sig, en
omkastning eger rum, så att klackens - förbindelse med motsatta receiverns
elektromagnetlindningar upphäfs, och densammas förbindelse med batteriets negativa
pol åvägabringas. Dylik omkastning kan ej gerna verkställas för hand; den
personliga påpassligheten blefve härvidlag otillräcklig. Man har derföre för
öfverdragning med omkastade strömmar inrättat avtomatiska omkastare. Huru
en sådan omkastare skulle kunna inrättas för öfverdragning med Wheatstone^
apparater, må nu antydas, om ock hufvudsakligen endast för att underlätta
uppfattningen af anordningarne å de öfverdragningsstationer för kabelskrift, som
längre fram bli beskrifna.
Man kan sålunda till en hörjan föreställa sig, att omkastaren utgöres af en
vanlig relais, inrättad äfven med klackkontakt. Till hvardera receivern behöfs
en sådan relais. Förbindelserna emellan de två receivrarne och de båda
relaiserna samt batteriet åvägabringas sålunda (fig. 183, följ. sida).
Från batteriets positiva pol ledning till de båda nedre relaisernas (=
re-ceivrarnes) städ; från batteriets negativa pol ledning till de båda öfre relaisernas
städ. Klacken på (öfre) relaisen M 1 förenas med elektromagnetlindningarne på
(öfre) relaisen M 2, från hvilka ledningen går genom elektromagnetlindningarne på
receivern M 2 till jorden. Häfstången på relaisen M 1 är förenad med
klacken på receivern JH 1. På motsvarande sätt är relaisen M 2 insatt i
ledningen. Till häfstängerna på receivrarne går ledning från linierna, förmedlad
medelst en omkastare för hand.
Om nu t. ex. häfstången å receivern M 2 och häfstången å relaisen M 2
samtidigt neddragas af positiv ström från venstra linien, så utsänder den först
nämnda häfstången positiv ström på den högra. Relaisens häfstång har nu
visserligen upphemtat negativ elektricitet men för afbrotts skull ej kunnat vidare
befordra densamma. Kommer så negativ ström från venstra linien. Häfstången
på receivern M 2 kastas emot klacken; häfstången på relaisen M 2 neddrages
