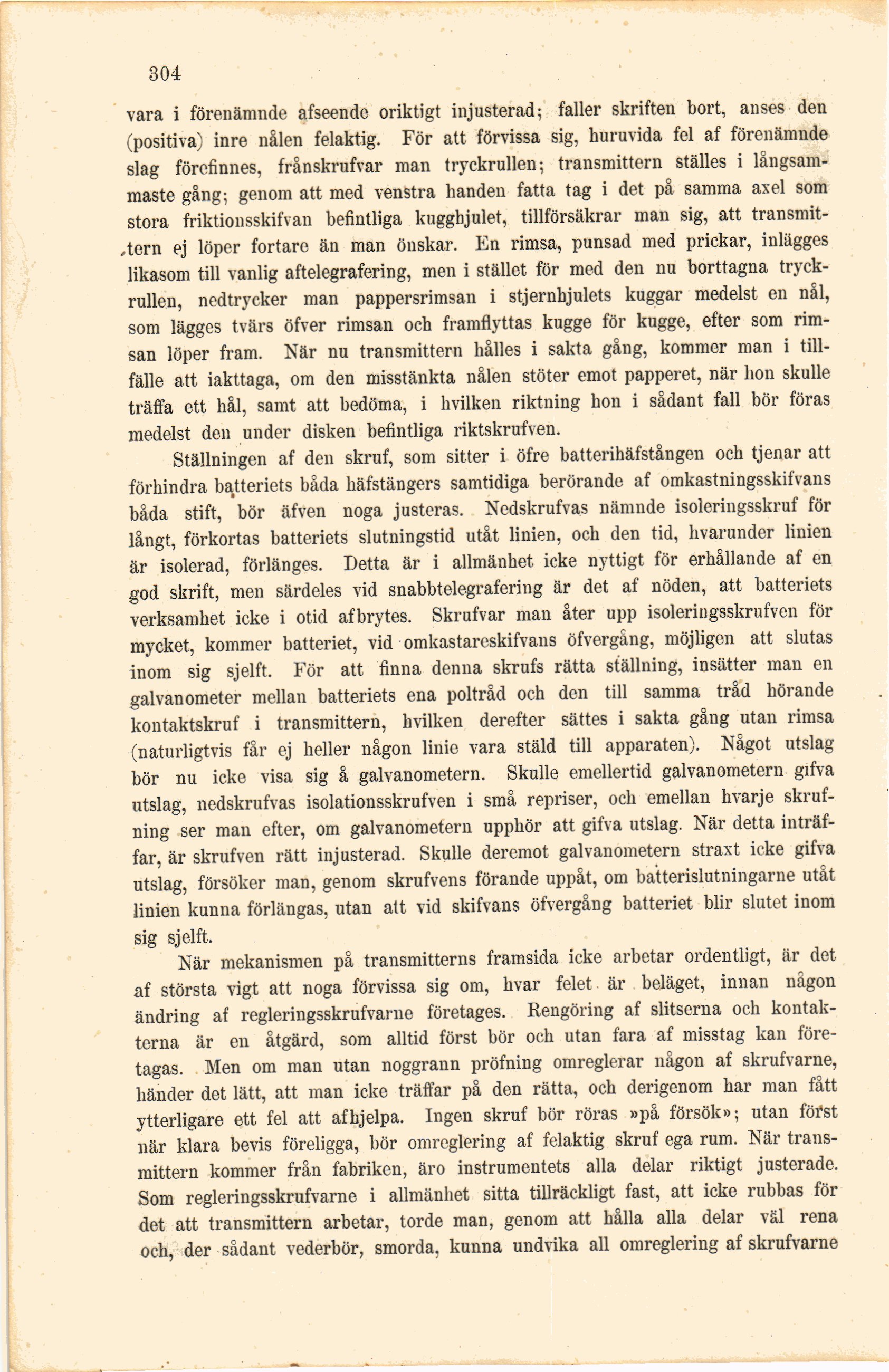

•304
vara i föronämnde afseende oriktigt injusterad; faller skriften bort, anses den
(positiva) inre nålen felaktig. För att förvissa sig, huruvida fel af förenämnde
slag förefinnes, frånskrufvar man tryckrullen; transmittera ställes i
långsammaste gång; genom att med venstra handen fatta tag i det på samma axel som
stora friktionsskifvan befintliga kugghjulet, tillförsäkrar man sig, att
transmittera ej löper fortare än man önskar. En rimsa, punsad med prickar, inlägges
likasom till vanlig aftelegrafering, men i stället för med den nu borttagna
tryckrullen, nedtrycker man pappersrimsan i stjernhjulets kuggar medelst en nål,
som lägges tvärs öfver rimsan och framflyttas kugge för kugge, efter som
rimsan löper fram. När nu transmittera hålles i sakta gång, kommer man i
tillfälle att iakttaga, om den misstänkta nålen stöter emot papperet, när lion skulle
träffa ett hål, samt att bedöma, i hvilken riktning hon i sådant fall bör föras
medelst den under disken befintliga riktskrufven.
Ställningen af den skruf, som sitter i öfre batteribäfstången och tjenar att
förhindra batteriets båda häfstängers samtidiga berörande af omkastningsskifvans
båda stift, bör äfven noga justeras. Nedskrufvas nämnde isoleringsskruf för
långt, förkortas batteriets slutningstid utåt linien, och den tid, hvarunder linien
är isolerad, förlänges. Detta är i allmänhet icke nyttigt för erhållande af en
god skrift, men särdeles vid snabbtelegrafering är det af nöden, att batteriets
verksamhet icke i otid afbrytes. Skrufvar man åter upp isoleringsskrufven för
mycket, kommer batteriet, vid omkastareskifvans öfvergång, möjligen att slutas
inom sig sjelft. För att finna denna skrufs rätta ställning, insätter man en
galvanometer mellan batteriets ena poltråd och den till samma tråd hörande
kontaktskruf i transmittera, hvilken derefter sättes i sakta gång utan rimsa
(naturligtvis får ej heller någon linie vara stäld till apparaten). Något utslag
bör nu icke visa sig å galvanometern. Skulle emellertid galvanometern gifva
utslag, nedskrufvas isolationsskrufven i små repriser, och emellan hvarje
skruf-ning ser man efter, om galvanometern upphör att gifva utslag. När detta
inträffar, är skrufven rätt injusterad. Skulle deremot galvanometern straxt icke gifva
utslag, försöker man, genom skrufvens förande uppåt, om batterislutningarne utåt
linien kunna förlängas, utan alt vid skifvans öfvergång batteriet blir slutet inom
sig sjelft.
När mekanismen på transmitteras framsida icke arbetar ordentligt, är det
af största vigt att noga förvissa sig om, hvar felet är beläget, innan någon
ändring af regleringsskrufvarne företages. Rengöring af slitserna och
kontakterna är en åtgärd, som alltid först bör och utan fara af misstag kan
företagas. Men om man utan noggrann pröfning omreglerar någon af skrufvarne,
händer det lätt, att man icke träffar på den rätta, och derigenom har man fått
ytterligare ett fel att afhjelpa. Ingen skruf bör röras »på försök»; utan först
när klara bevis föreligga, bör omreglering af felaktig skruf ega rum. När
transmittera kommer från fabriken, äro instrumentets alla delar riktigt justerade.
Som regleringsskrufvarne i allmänhet sitta tillräckligt fast, att icke rubbas för
det att transmittera arbetar, torde man, genom att hålla alla delar väl rena
och, der sådant vederbör, smorda, kunna undvika ali omreglering af skrufvarne
