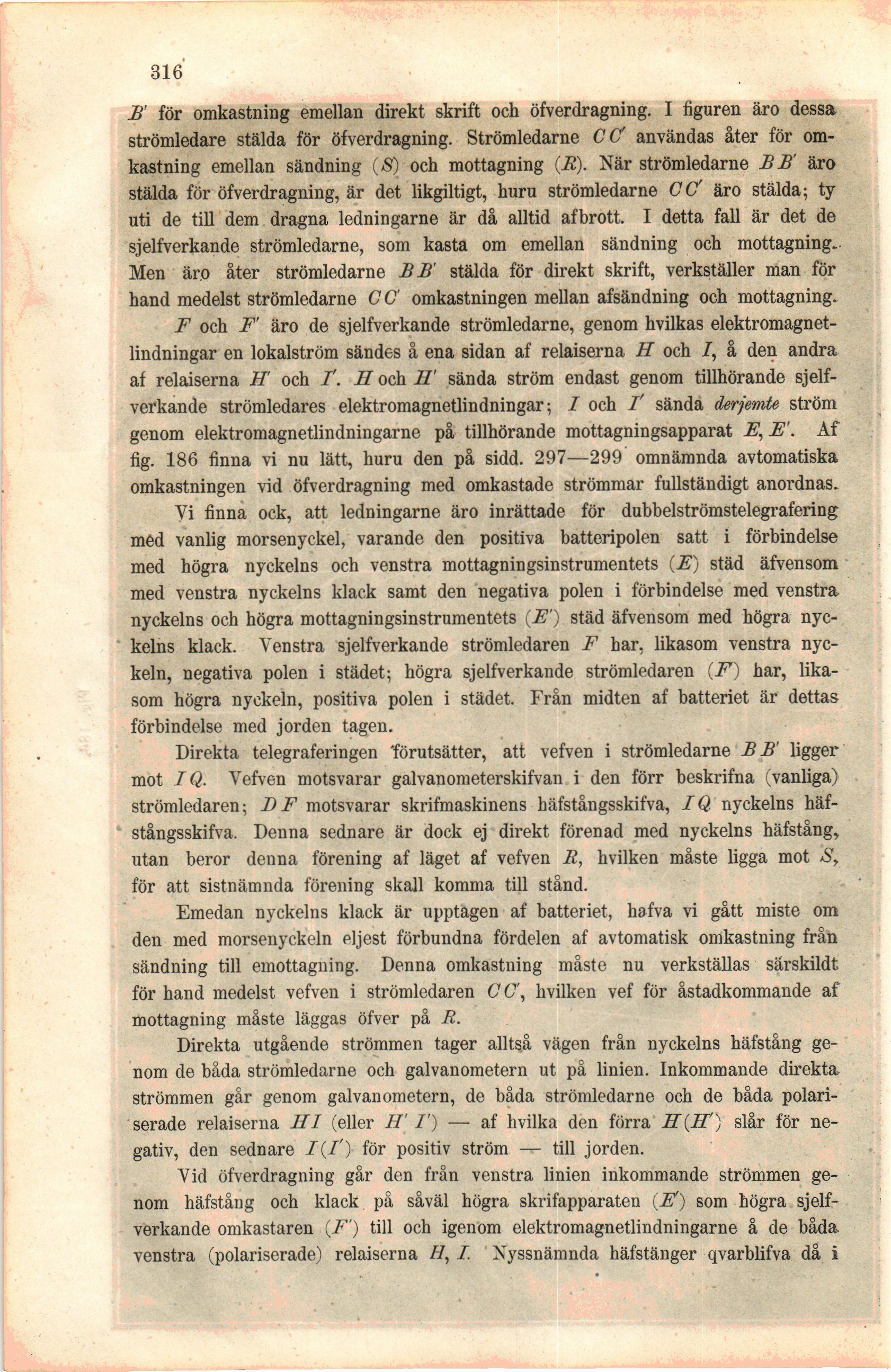

B’ för omkastning emellan direkt skrift och öfverdragning. I figuren äro dessa
strömledare stälda för öfverdragning. Strömledarne C C användas åter för
omkastning emellan sändning (5) och mottagning [R). När strömledarne BB’ äro
stälda för öfverdragning, är det likgiltigt, huru strömledarne G C äro stälda; ty
uti de till dem dragna ledningarne är då alltid afbrott. I detta fall är det de
sjelfverkande strömledarne, som kasta om emellan sändning och
mottagning-Men äro åter strömledarne BB’ stälda för direkt skrift, verkställer man för
hand medelst strömledarne C G omkastningen mellan afsändning och mottagning.
F och F’ äro de sjelfverkande strömledarne, genom hvilkas
elektromagnet-lindningar en lokalström sändes å ena sidan af relaiserna H och /, å den andra
af relaiserna H’ och /’. II och II’ sända ström endast genom tillhörande
sjelfverkande strömledares elektromagnetlindningar; I och I’ sända derjemte ström
genom elektromagnetlindningarne på tillhörande mottagningsapparat E, E’. Af
fig. 186 finna vi nu lätt, huru den på sidd. 297—299 omnämnda avtomatiska
omkastningen vid öfverdragning med omkastade strömmar fullständigt anordnas.
Yi finna ock, att ledningarne äro inrättade för dubbelströmstelegrafering
med vanlig morsenyckel, varande den positiva batteripolen satt i förbindelse
med högra nyckelns och venstra mottagningsinstrumentets [E) städ äfvensom
med venstra nyckelns klack samt den negativa polen i förbindelse med venstra
nyckelns och högra mottagningsinstrumentets [E’) städ äfvensom med högra
nyckelns klack. Venstra sjelfverkande strömledaren F har, likasom venstra
nyckeln, negativa polen i städet; högra sjelfverkande strömledaren [F) har,
likasom högra nyckeln, positiva polen i städet. Från midten af batteriet är dettas
förbindelse med jorden tagen.
Direkta telegraferingen ’förutsätter, att vefven i strömledarne BB’ ligger
mot IQ. Vefven motsvarar galvanometerskifvan i den förr beskrifna (vanliga)
strömledaren; I)F motsvarar skrifmaskinens häfstångsskifva, IQ. nyckelns
häfstångsskifva, Denna sednare är dock ej direkt förenad med nyckelns häfstång,
utan beror denna förening af läget af vefven R, hvilken måste ligga mot S,
för att sistnämnda förening skall komma till stånd.
Emedan nyckelns klack är upptagen af batteriet, hafva vi gått miste om
den med morsenyckeln eljest förbundna fördelen af avtomatisk omkastning från
sändning till emottagning. Denna omkastning måste nu verkställas särskildt
för hand medelst vefven i strömledaren G C, hvilken vef för åstadkommande af
mottagning måste läggas öfver på R.
Direkta utgående strömmen tager alltså vägen från nyckelns häfstång
genom de båda strömledarne och galvanometern ut på linien. Inkommande direkta
strömmen går genom galvanometern, de båda strömledarne och de båda
polariserade relaiserna III (eller H’ I’) — af hvilka den förra II (lf ) slår för
negativ, den sednare 1(1’) för positiv ström — till jorden.
Vid öfverdragning går den från venstra linien inkommande strömmen
genom häfstång och klack på såväl högra skrifapparaten [E) som högra
sjelfverkande omkastaren (F’) till och igenom elektromagnetlindningarne å de båda
venstra (polariserade) relaiserna H, I. Nyssnämnda häfstänger qvarblifva då i
