•327
För att få den roterande trådrullens ändar i förbindelse: den ena med
linien, den andra med jorden, ledes trådens ena ända omedelbart till den
roterande jerncylindern, hvarifrån ledningen fortgår till den undre tappen och den
panna, i hvilken denna rör sig; och trådens andra ända ledes till en på
jerncylindern nedanför trådlindningarne anbragt isolerad stålring, mot hvilken
tvenne fastsittande lamellfjedrar (en på hvardera sidan om ringen) glida och
bilda kontakt. Från de fasta punkter, till hvilka induktionsströmmen nu blifvit
förd, är det naturligtvis lätt att leda honom vidare, till linien och jorden.

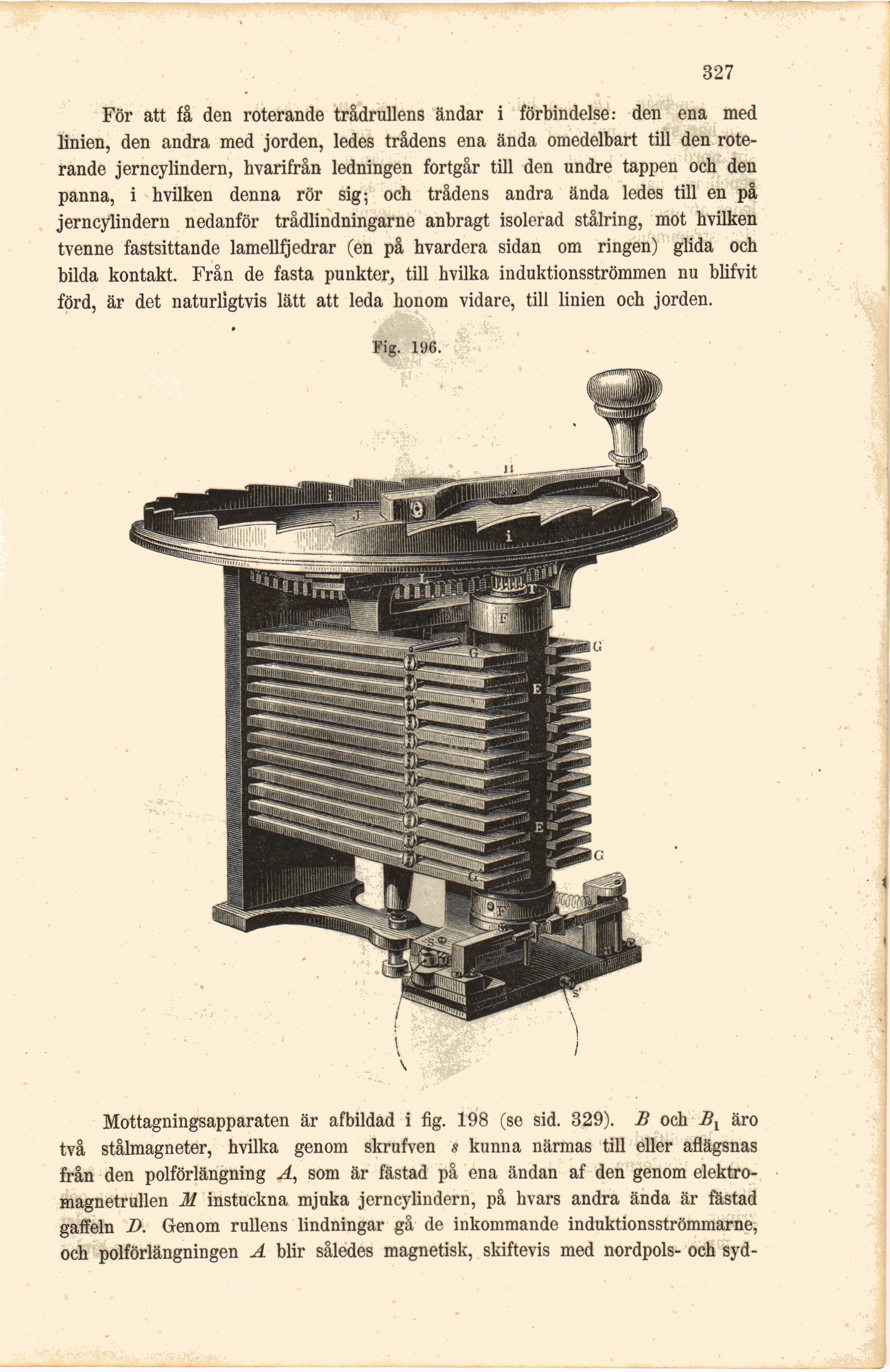

Fig. 196.
\
Mottagningsapparaten är afbildad i fig. 198 (se sid. 329). B och Bl äro
två stålmagneter, hvilka genom skrufven s kunna närmas till eller aflägsnas
från den polförlängning A, som är fästad på ena ändan af den genom
elektro-magnetrullen M instuckna mjuka jerncylindern, på hvars andra ända är fästad
gaffeln D. Genom rullens lindningar gå de inkommande induktionsströmmarne,
och polförlängningen A blir således magnetisk, skiftevis med nordpols- och syd-
