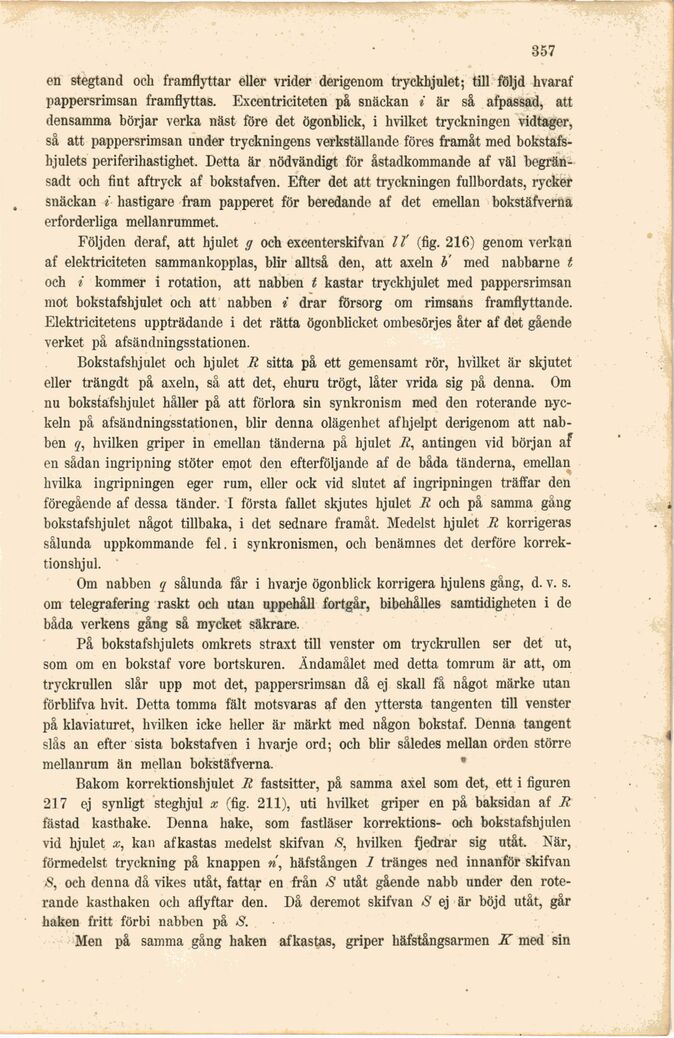

•357
en stegtand och framflyttar eller vrider derigenom tryckhjulet; till följd hvaraf
pappersrimsan framflyttas. Excentriciteten på snäckan i är så afpassad, att
densamma börjar verka näst före det ögonblick, i hvilket tryckningen vidtager,
så att pappersrimsan under tryckningens verkställande föres framåt med
bokstafs-hjulets periferihastighet. Detta är nödvändigt för åstadkommande af väl
begränsadt och fint aftryck af bokstafven. Efter det att tryckningen fullbordats, rycker
snäckan i hastigare fram papperet för beredande af det emellan bokstäfverna
erforderliga mellanrummet.
Följden deraf, att hjulet g och excenterskifvan II’ (fig. 216) genom verkan
af elektriciteten sammankopplas, blir alltså den, att axeln b’ med nabbarne t
och i kommer i rotation, att näbben t kastar tryckhjulet med pappersrimsan
mot bokstafshjulet och att näbben i drar försorg om rimsans framflyttande.
Elektricitetens uppträdande i det rätta ögonblicket ombesörjes åter af det gående
verket på afsändningsstationen.
Bokstafshjulet och hjulet R sitta på ett gemensamt rör, hvilket är skjutet
eller trängdt på axeln, så att det, ehuru trögt, låter vrida sig på denna. Om
nu bokstafshjulet håller på att förlora sin synkronism med den roterande
nyckeln på afsändningsstationen, blir denna olägenhet afhjelpt derigenom att
näbben q, hvilken griper in emellan tänderna på hjulet R, antingen vid början af
en sådan ingripning stöter emot den efterföljande af de båda tänderna, emellan
hvilka ingripningen eger rum, eller ock vid slutet af ingripningen träffar den
föregående af dessa tänder. I första fallet skjutes hjulet R och på samma gång
bokstafshjulet något tillbaka, i det sednare framåt. Medelst hjulet R korrigeras
sålunda uppkommande fel. i synkronismen, och benämnes det derföre
korrektionshjul.
Om näbben q sålunda får i hvarje ögonblick korrigera hjulens gång, d. v. s.
om telegrafering raskt och utan uppehåll fortgår, bibehålles samtidigheten i de
båda verkens gång så mycket säkrare.
På bokstafshjulets omkrets straxt till venster om tryckrullen ser det ut,
som om en bokstaf vore bortskuren. Ändamålet med detta tomrum är att, om
tryckrullen slår upp mot det, pappersrimsan då ej skall få något märke utan
förblifva hvit. Detta tomma fält motsvaras af den yttersta tangenten till venster
på klaviaturet, hvilken icke heller är märkt med någon bokstaf. Denna tangent
slås an efter sista bokstafven i hvarje ord; och blir således mellan orden större
mellanrum än mellan bokstäfverna.
Bakom korrektionshjulet R fastsitter, på samma axel som det, ett i figuren
217 ej synligt steghjul x (fig. 211), uti hvilket griper en på baksidan af R
fästad kastbake. Denna hake, som fastläser korrektions- och bokstafshjulen
vid hjulet x, kan afkastas medelst skifvan S, hvilken fjedrar sig utåt. När,
förmedelst tryckning på knappen »’, häfstången 1 tränges ned innanför skifvan
S, och denna då vikes utåt, fattar en från S utåt gående nabb under den
roterande kasthaken och aflyftar den. Då deremot skifvan S ej är böjd utåt, går
haken fritt förbi näbben på S.
Men på samma gång haken afkastas, griper häfstångsarmen K med sin
