•365
För att gifva tillkänna, när telegraferingen skall börja, inlänkas i
lednings-kedjan en väckare eller åtminstone en galvanometer.

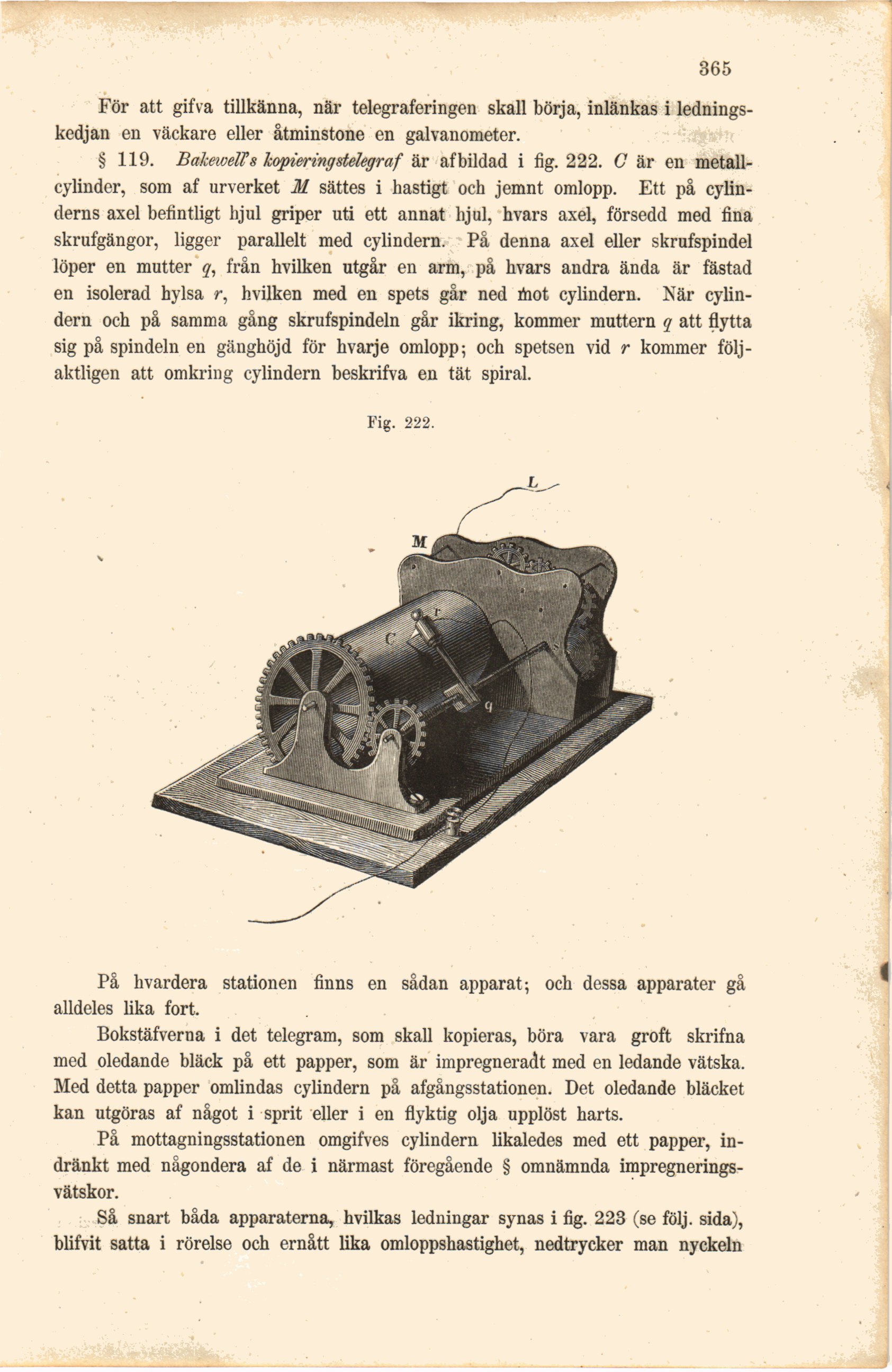

§ 119. BakewelTs kopieringstelegraf är afbildad i fig. 222. C är en
metallcylinder, som af urverket M sättes i hastigt och jemnt omlopp. Ett på
cylinderns axel befintligt hjul griper uti ett annat hjul, hvars axel, försedd med fina
skrufgängor, ligger parallelt med cylindern. På denna axel eller skrufspindel
löper en mutter q, från hvilken utgår en arm, på hvars andra ända är fästad
en isolerad hylsa r, hvilken med en spets går ned rtiot cylindern. När
cylindern och på samma gång skrufspindeln går ikring, kommer muttern q att flytta
sig på spindeln en gänghöjd för hvarje omlopp; och spetsen vid r kommer
följaktligen att omkring cylindern beskrifva en tät spiral.
På hvardera stationen finns en sådan apparat; och dessa apparater gå
alldeles lika fort.
Bokstäfverna i det telegram, som skall kopieras, böra vara groft skrifna
med oledande bläck på ett papper, som är impregneradt med en ledande vätska.
Med detta papper omlindas cylindern på afgångsstationen. Det oledande bläcket
kan utgöras af något i sprit eller i en flyktig olja upplöst harts.
På mottagningsstationen omgifves cylindern likaledes med ett papper,
indränkt med någondera af de i närmast föregående § omnämnda
impregnerings-vätskor.
Så snart båda apparaterna, hvilkas ledningar synas i fig. 223 (se följ. sida),
blifvit satta i rörelse och ernått lika omloppshastighet, nedtrycker man nyckeln
Fig. 222.
L
