•385
kilometer långa fransk-atlantiska kabeln t. ex., hvars <7=0,4 3, r = 2,93* och
l (i telegraf-knots) = 2584, är a — 0,196 sekunder.
Såsom redan på sid. 252 blifvit omnämndt, kallas en kabels laddningsförmåga per
längdenhet (vanligen knot) dess laddningskoefjicient.
För en landlinie med 4 millimeters jerntråd kan laddningskapaciteten per statute mile
(= 0,867422 af en telegraf-knot) endast undantagsvis uppgå till 0,03 mikrofarader.
Motståndet utgör omkring 15 ohmader. För längdenheten af en landledning är i allmänhet a icke
tredjedelen så stort som för längdenheten af nyssnämnde kabel. Direkt telegrafering på
landlinier om så stor längd som 1000 kilometer torde knappast förekomma. För en landlinie
kan alltså a i allmänhet ej uppgå till ^ af valören af a för ofvan nämnde kabel, hvilken
dock är en af de med hänsyn till skyndsam fortledning af elektriciteten bäst inrättade.
Strömstyrkans
successiva tillväxt vid liniens
jordända visas af
efterföljande tabell äfven
under en del af första
tidsintervallen a, under
hvilken densamma är så svag,
att den icke kan gifva
sig tillkänna på något
hittills kändt instrument.
Man finner lätt, att tiden
är uttryckt i delar eller
multipler af nyssnämnde tidsintervall och att det maximum af styrka, som
strömmen slutligen uppnår, uttryckes med talet 100.
Tid i delar eller
multipler af a. Strömstyrka i procent af
maximum. Tid i delar eller
mul|tipler af rt. Strömstyrka i procent af
maximum. Tid i delar eller
mul|tipler af a. Stmm-tvrkfi i procent af maximum. Tid i delin eller
multipler j,f rt. Strömstyrka i proceut af maximum.
0,4 0,00000000271 1,1 0,04140636 3,5 18,48434 7,8 66,95995
0,5 0,00000051452 1,» 0,08927585 3,6 19,84366 8,0 68,4^832
0,55 0,0000033639 1,3 0,1704802 3,7 21,21342 8,5 71,82887
0,60 0,000016714 1,4 0,2959955 3,8 22,59017 9,0 74,87172
0,62 0,000029252 1,5 0,476336 3,9 23,97071 9,5 77,59133
0,64 0,000049412 1,6 0,720788 4,0 25,35217 10,0 80,02000
0,66 0,000080817 1,7 1,036905 4,2 28,10757 10,5 82,18760
0,68 0,00012835 1,8 1,430252 4,4 30,83807 • 11,0 84,12139
0,70 0,00019845 1.» 1,904356 4,6 33,52902 12 87,38402
0,72 0,00029937 2,0 2,460812 4,8 36,16892 13 89,97752
0,74 0,00044152 2,1 3,09969 5,0 38,74814 14 92,03836
0,76 0,00063776 2,2 3,81846 5,2 41,26032 15 93,67565
0,78 0,00090371 2,3 4,61560 5,4 43,70028 16 94,97631
0,80 0,00125804 2,4 5,48661 5,6 46,06449 17 96,00951
0,82 0,00172272 2,5 6,42695 5,8 48,35070 18 96,83023
0,84 0,00232333 2,6 7,43163 6,0 50,55770 19 97,48215
0,86 0,00308919 2,7 8,49536 6,2 52,68501 20 98,00000
0,88 0,00405358 2,8 9,61864 6,4 54,73314 21 98,41134
0,90 0,00525387 2,9 10,77797 6,6 56,70294 22 98,73809
0,92 0,00673158 3,0 11,98582 6,8 58,9502 23 98,99763
0,94 0,00853247 3,1 13,23087 7,0 60,41164 24 99,20379
0,96 0,01070646 3,2 14,50800 7,2 62,15439 25 99,36754
0,98 0,01330764 3,3 15,81233 7,4 63,82523
1,00 0,01639420 3,4 17,13921 7,6 65,42636
* Detta motstånd uppgifves ock = 3,16 ohmader per knot.
Aff ström. Lärobok i Telegrafi. 25

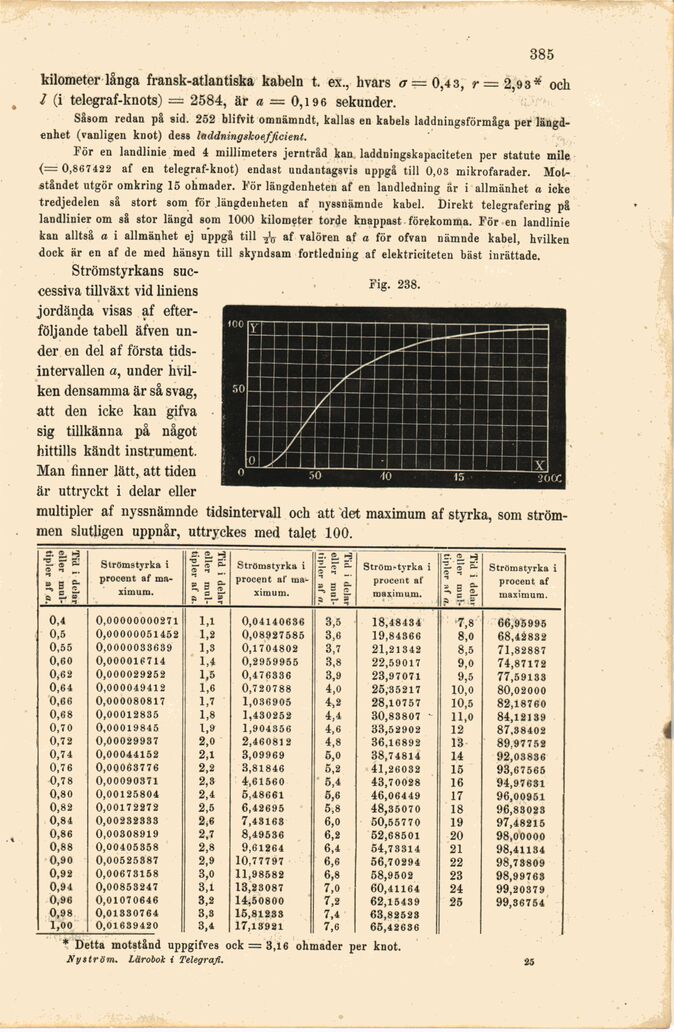

Fig. 238.
