•392
i lagren v och h rörliga axlar gå i samma linie. Den främre skifvan och den derpå
sittande fjedern z, äro i permanent förening med batteriets negativa pol; den bortre skifvan
och den derpå sittande fjedern k i likadan förening med batteriets positiva pol.
Fjedrarne äro dessutom i ombytlig förening: k med o och u, z med o och «’.
Metallstyckena o och o’ äro sinsemellan förenade genom en tråd 2, men isolerade från
metallstyckena u och som sinsemellan äro förenade genom tråden 6. Så som fjedrarne i fig.
ligga an, förena de den negativa polen med u u och den positiva med o o . Emedan vidare
o o’ äro genom ledning förenade med de nedre fjedrarne N’, N (figg. 243 och 244), och u ur
med de öfre fjedrarne re’ n; så hafva vi batteriets positiva pol förbunden med de nedre
fjedrarne N’, N, och den negativa polen förbunden med de öfre fjedrarne »’, re. Detta läge
antaga strömledarefjedrarne k och z, när häfstången N blir nedtryckt. Med denna
batteripolernas placering komma, under det att B gör ett slag, tre negativa och två positiva
strömmar att utgå i ledningstråden och frambringa ett — elementartecken.
Nedtryckes åter häfstången P, så kommer strömledarefjedern k (fig. 246) i förening
med u u , och fjedern z i förening med o o’. Batteriets positiva pol blir således förenad med
de öfre fjedrarne re’, ra, batteriets negativa pol med de nedre fjedrarne N’,N. Alldenstund
batteripolerna nu fått förbindelsen med ledningsfjedrarne e och l omkastad, så komma, under
det att B gör ett slag, tre positiva och två negativa strömmar att utgå i ledningstråden,
för att frambringa ett + elementartecken.
En nyckels nedtryckande åstadkommer sålunda ej blott en utlösning af axeln B, så att
han kan gå ikring en gång, utan äfven batteripolernas omkastning till fjederparen re’, re och
N’,N, af hvilka, under ett slag af axeln B, det ena kommer tre gånger i förening med
ledningstråden och två gånger i förening med jorden, samt det andra paret tre gånger i
förening med jorden och två gånger i förening med ledningstråden. När axeln arreteras, träder
ledningstråden, såsom förut är nämndt, i direkt förbindelse med jorden, och inträffar då
afbrott i batteriets ledningskedja.
Genom nedtryckandet af nyckeln P erhålles sålunda ett elementartecken, motsvarande
en prick i morsealfabetet; och genom nedtryckandet af nyckeln N åstadkommes ett
—elementartecken, motsvarande ett streck. Vill man telegrafera t. ex. bokstafven b (— . . .), så
nedtryckes nyckeln N en gång och derefter nyckeln P tre gånger.
Sedan skifvan D på axeln B är utlöst, derigenom att armen G GG blifvit upplyftad
förmedelst endera nyckelns nedtryckande, behöfver man ej vidare hålla nyckeln nedtryckt;
ty fastän nyckeln faller tillbaka när man släpper honom, och armen GG G derföre åter slår
ned mot skifvan D, förmår armen likväl ej arretera skifvan förr, än han, efter det skifvan
gjort ett omlopp, faller i den på skifvans omkrets befintliga urskärningen p (fig. 244),
hvilken tidpunkt, såsom redan nämndt är, augifves af ett knäpp från en i verket befintlig fjeder.
Huru länge den ena eller andra af de på hvarandra följande strömmarne kommer att
fortfara, beror af proportionen mellan sektorernas och urskärningarnes periferilängder på
sektorskifvorna.
i

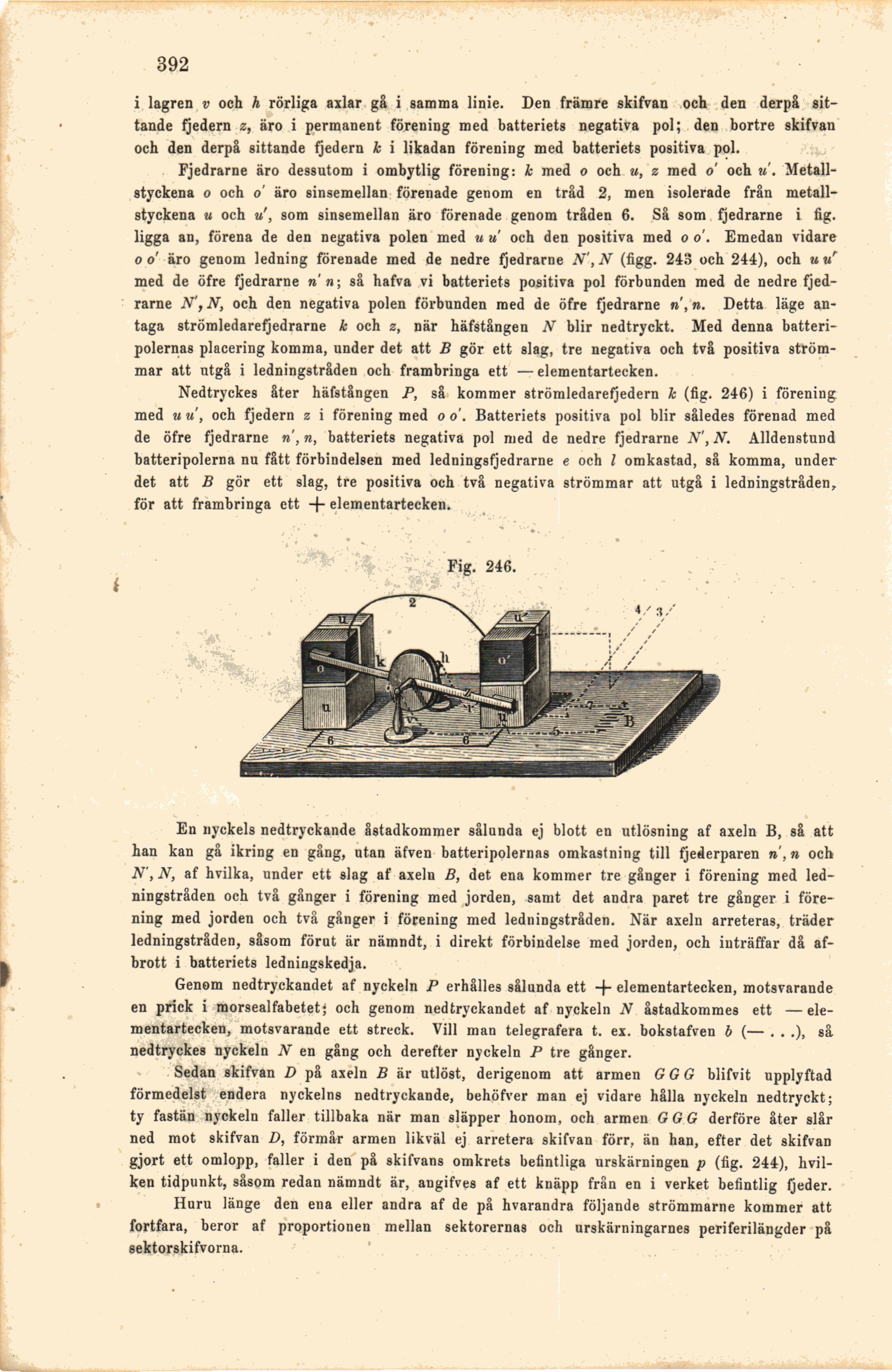

Fig. 246.
