•417

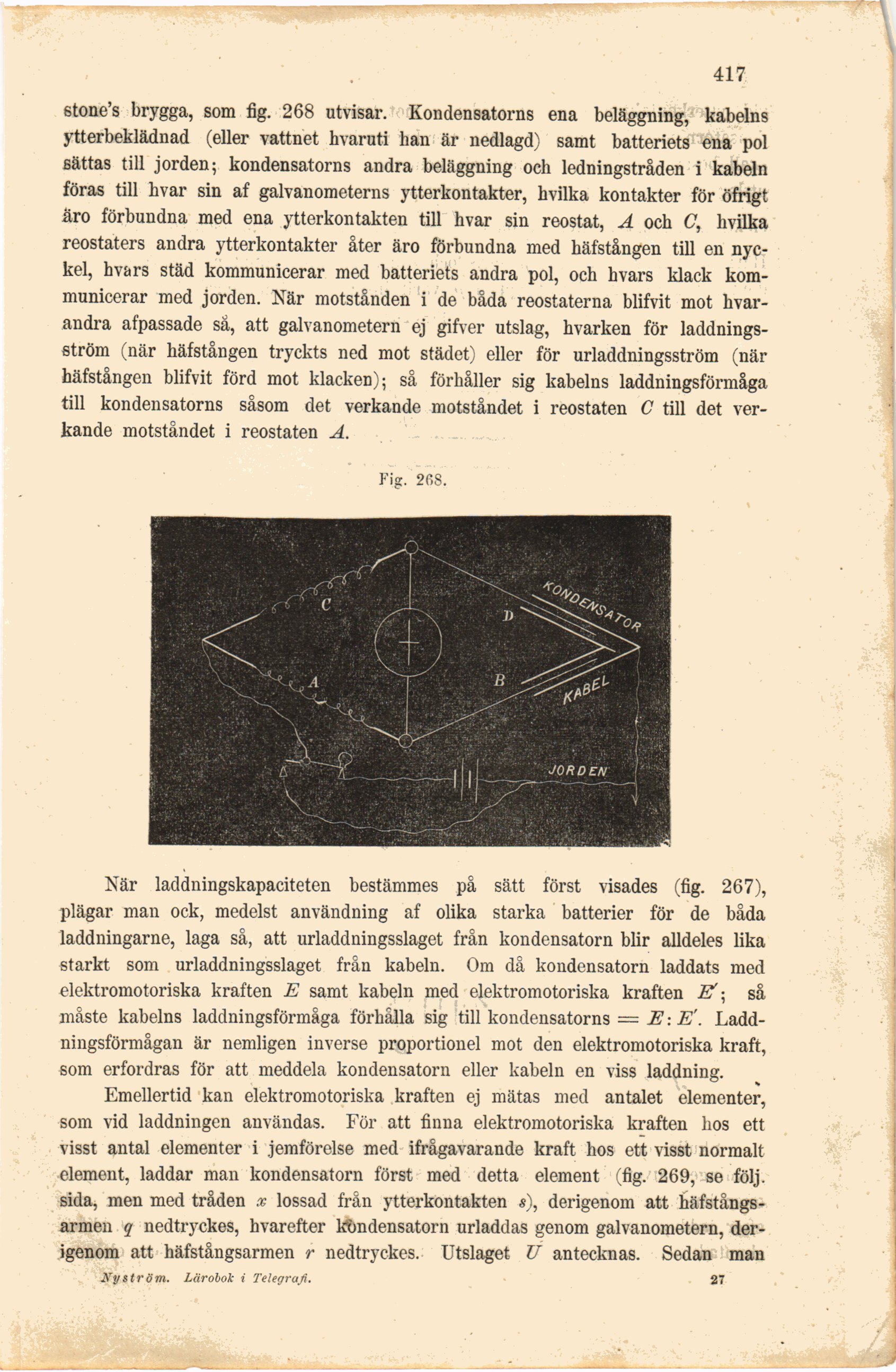

6tone’s brygga, som fig. 268 utvisar. Kondensatorns ena beläggning, kabelns
ytterbeklädnad (eller vattnet hvaruti han är nedlagd) samt batteriets ena pol
sättas till jorden; kondensatorns andra beläggning och ledningstråden i kabeln
föras till hvar sin af galvanometerns ytterkontakter, hvilka kontakter för öfrigt
äro förbundna med ena ytterkontakten till hvar sin reostat, A och C, hvilka
reostaters andra ytterkontakter åter äro förbundna med häfstången till en
nyckel, hvars städ kommunicerar med batteriets andra pol, och hvars klack
kommunicerar med jorden. När motstånden i de båda reostaterna blifvit mot
hvarandra afpassade så, att galvanometern ej gifver utslag, hvarken för
laddningsström (när häfstången tryckts ned mot städet) eller för urladdningsström (när
häfstången blifvit förd mot klacken); så förhåller sig kabelns laddningsförmåga
till kondensatorns såsom det verkande motståndet i reostaten C till det
verkande motståndet i reostaten A.
Fig. 268.
När laddningskapaciteten bestämmes på sätt först visades (fig. 267),
plägar man ock, medelst användning af olika starka batterier för de båda
laddningarne, laga så, att urladdningsslaget från kondensatorn blir alldeles lika
starkt som urladdningsslaget från kabeln. Om då kondensatorn laddats med
elektromotoriska kraften E samt kabeln med elektromotoriska kraften ÆT"; så
måste kabelns laddningsförmåga förhålla sig till kondensatorns = E : E’.
Laddningsförmågan är nemligen inverse proportionel mot den elektromotoriska kraft,
som erfordras för att meddela kondensatorn eller kabeln en viss laddning.
Emellertid kan elektromotoriska kraften ej mätas med antalet elementer,
som vid laddningen användas. För att finna elektromotoriska kraften lios ett
visst antal elementer i jemförelse med ifrågavarande kraft hos ett visst normalt
element, laddar man kondensatorn först med detta element (fig. 269, se följ.
sida, men med tråden x lossad från ytterkontakten «), derigenom att
häfstångs-armen q nedtryckes, hvarefter kfcndensatorn urladdas genom galvanometern,
derigenom att häfstångsarmen r nedtryckes. Utslaget V antecknas. Sedan man
Nyttröm. Lärobok i Telegrafi. 27
