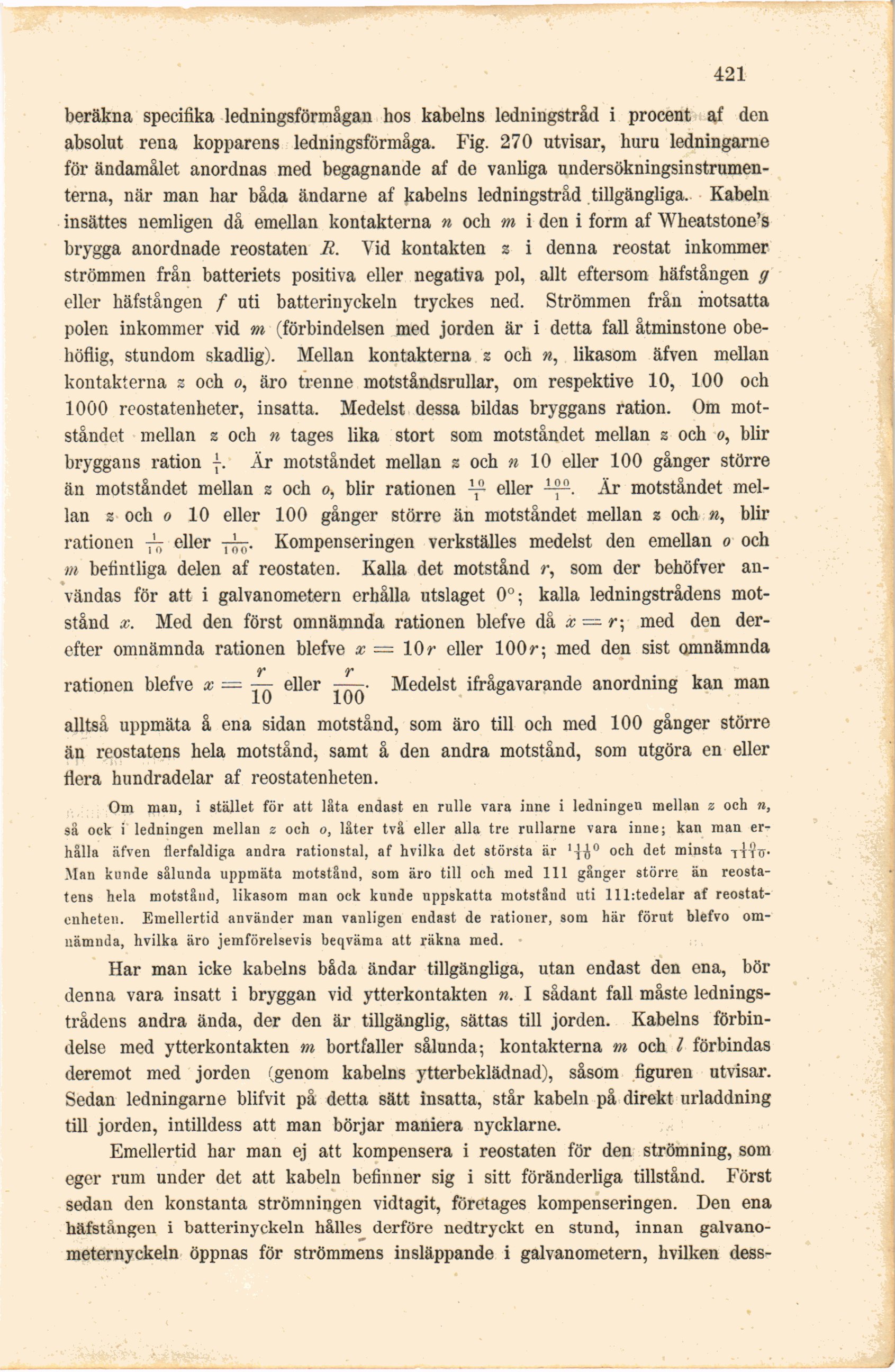

•421
beräkna specifika ledningsförmågan hos kabelns ledningstråd i procent af den
absolut rena kopparens ledningsförmåga. Fig. 270 utvisar, huru ledningarne
för ändamålet anordnas med begagnande af de vanliga
undersökningsinstrumen-terna, när man har båda ändarne af kabelns ledningstråd tillgängliga. Kabeln
insättes nemligen då emellan kontakterna n och m i den i form af Wheatstone^
brygga anordnade reostaten R. Vid kontakten z i denna reostat inkommer
strömmen från batteriets positiva eller negativa pol, allt eftersom häfstången g
eller häfstången f uti batterinyckeln tryckes ned. Strömmen från motsatta
polen inkommer vid m (förbindelsen med jorden är i detta fall åtminstone
obehöflig, stundom skadlig). Mellan kontakterna z och n, likasom äfven mellan
kontakterna z och o, äro trenne motståndsrullar, om respektive 10, 100 och
1000 reostatenheter, insatta. Medelst dessa bildas bryggans ration. Om
motståndet mellan z och n tages lika stort som motståndet mellan z och o, blir
bryggans ration {. Är motståndet mellan z och n 10 eller 100 gånger större
än motståndet mellan z och o, blir rationen ^ eller Är motståndet
mellan ss och o 10 eller 100 gånger större än motståndet mellan z och n, blir
rationen eller Kompenseringen verkställes medelst den emellan o och
m befintliga delen af reostaten. Kalla det motstånd r, som der behöfver
användas för att i galvanometern erhålla utslaget 0°; kalla ledningstrådens
motstånd x. Med den först omnämnda rationen blefve då x = r\ med den
derefter omnämnda rationen blefve x = lOr eller lOOr; med den sist omnämnda
T T
rationen blefve x = — eller —Medelst ifrågavarande anordning kan man
alltså uppmäta å ena sidan motstånd, som äro till och med 100 gånger större
än reostatens hela motstånd, samt å den andra motstånd, som utgöra en eller
flera hundradelar af reostatenheten.
Om man, i stället för att låta endast en rulle rara inne i ledningen mellan z och n,
så ock i ledningen mellan z och o, låter två eller alla tre rullarne vara inne; kan man
erhålla äfven flerfaldiga andra rationstal, af hvilka det största är ’-ji0 och det minsta
Man kunde sålunda uppmäta motstånd, som äro till och med 111 gånger större än
reostatens hela motstånd, likasom man ock kunde uppskatta motstånd uti lllrtedelar af
reostatenheten. Emellertid använder man vanligen endast de rationer, som här förut blefvo
omnämnda, hvilka äro jemförelsevis beqväma att räkna med.
Har man icke kabelns båda ändar tillgängliga, utan endast den ena, bör
denna vara insatt i bryggan vid ytterkontakten n. I sådant fall måste
ledningstrådens andra ända, der den är tillgänglig, sättas till jorden. Kabelns
förbindelse med ytterkontakten m bortfaller sålunda; kontakterna m och l förbindas
deremot med jorden (genom kabelns ytterbeklädnad), såsom figuren utvisar.
Sedan ledningarne blifvit på detta sätt insatta, står kabeln på direkt urladdning
till jorden, intilldess att man börjar maniera nycklarne.
Emellertid har man ej att kompensera i reostaten för den strömning, som
eger rum under det att kabeln befinner sig i sitt föränderliga tillstånd. Först
sedan den konstanta strömningen vidtagit, företages kompenseringen. Den ena
häfstången i batterinyckeln hålles derföre nedtryckt en stund, innan
galvano-meternyckeln öppnas för strömmens insläppande i galvanometern, hvilken dess-
