•443

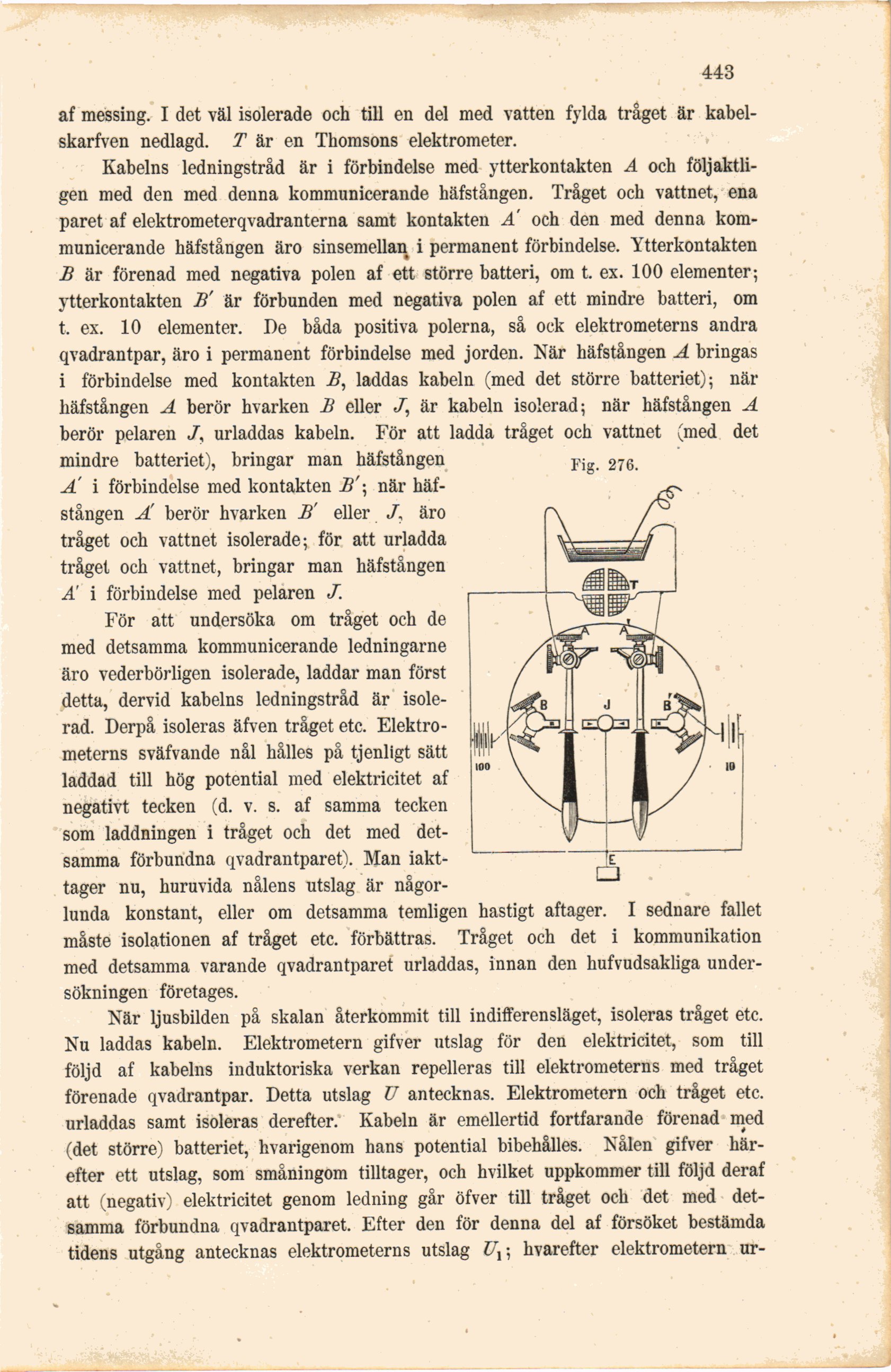

af messing. I det väl isolerade och till en del med vatten fylda tråget är
kabel-skarfven nedlagd. T är en Thomsons elektrometer.
Kabelns ledningstråd är i förbindelse med ytterkontakten A och
följaktligen med den med denna kommunicerande häfstången. Tråget och vattnet, ena
paret af elektrometerqvadranterna samt kontakten A’ och den med denna
kommunicerande häfstången äro sinsemellan i permanent förbindelse. Ytterkontakten
B är förenad med negativa polen af ett större batteri, om t. ex. 100 elementer;
ytterkontakten B’ är förbunden med negativa polen af ett mindre batteri, om
t. ex. 10 elementer. De båda positiva polerna, så ock elektrometerns andra
qvadrantpar, äro i permanent förbindelse med jorden. När häfstången A bringas
i förbindelse med kontakten B, laddas kabeln (med det större batteriet); när
häfstången A berör hvarken B eller «/, är kabeln isolerad; när häfstången A
berör pelaren J, urladdas kabeln. För att ladda tråget och vattnet (med det
mindre batteriet), bringar man häfstången
A’ i förbindelse med kontakten B’\ när
häfstången Ä berör hvarken B’ eller J, äro
tråget och vattnet isolerade; för att urladda
tråget och vattnet, bringar man häfstången
A’ i förbindelse med pelaren J.
För att undersöka om tråget och de
med detsamma kommunicerande ledningarne
äro vederbörligen isolerade, laddar man först
detta, dervid kabelns ledningstråd är
isolerad. Derpå isoleras äfven tråget etc.
Elektrometerns sväfvande nål hålles på tjenligt sätt
laddad till hög potential med elektricitet af
negativt tecken (d. v. s. af samma tecken
som laddningen i tråget och det med
detsamma förbundna qvadrantparet). Man
iakttager nu, huruvida nålens utslag är
någorlunda konstant, eller om detsamma temligen hastigt aftager. I sednare fallet
måste isolationen af tråget etc. förbättras. Tråget och det i kommunikation
med detsamma varande qvadrantparet urladdas, innan den hufvudsakliga
undersökningen företages.
När ljusbilden på skalan återkommit till indifferensläget, isoleras tråget etc.
Nu laddas kabeln. Elektrometern gifver utslag för den elektricitet, som till
följd af kabelns induktoriska verkan repelleras till elektrometerns med tråget
förenade qvadrantpar. Detta utslag U antecknas. Elektrometern och tråget etc.
urladdas samt isoleras derefter. Kabeln är emellertid fortfarande förenad med
