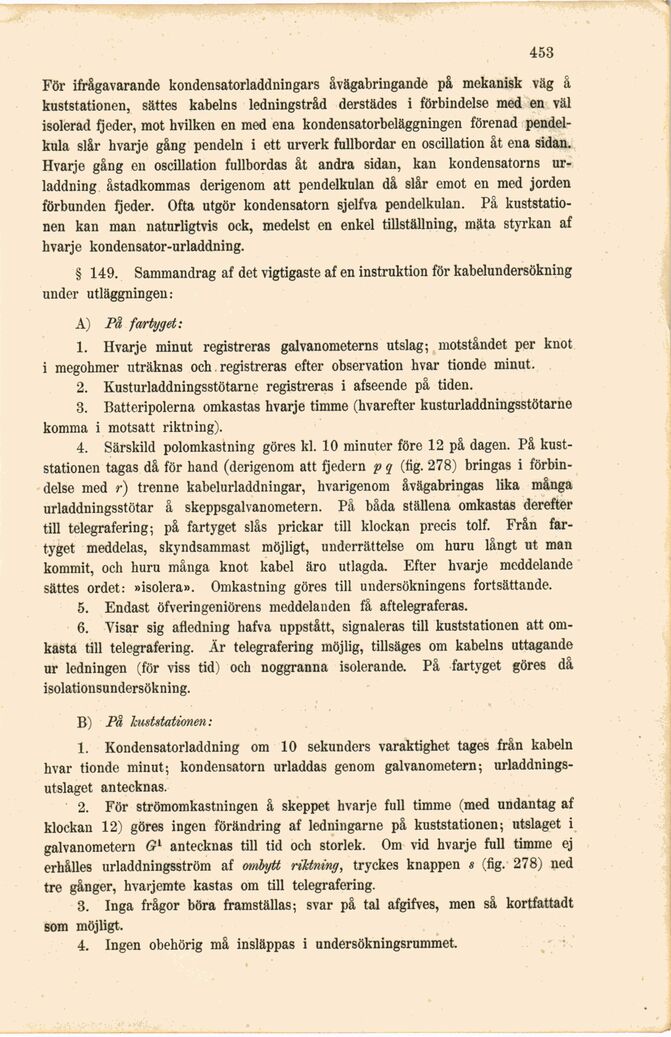

•453
För ifrågavarande kondensatorladdningars åvägabringande på mekanisk väg å
kuststationen, sättes kabelns ledningstråd derstädes i förbindelse med en väl
isolerad fjeder, mot hvilken en med ena kondensatorbeläggningen förenad
pendel-kula slår hvarje gång pendeln i ett urverk fullbordar en oscillation åt ena sidan.
Hvarje gång en oscillation fullbordas åt andra sidan, kan kondensatorns
urladdning åstadkommas derigenom att pendelkulan då slår emot en med jorden
förbunden fjeder. Ofta utgör kondensatorn sjelfva pendelkulan. På
kuststationen kan man naturligtvis ock, medelst en enkel tillställning, mäta styrkan af
hvarje kondensator-urladdning.
§ 149. Sammandrag af det vigtigaste af en instruktion för kabelundersökning
under utläggningen:
A) På fartyget:
1. Hvarje minut registreras galvanometerns utslag; motståndet per knot
i megohmer uträknas och registreras efter observation hvar tionde minut.
2. Kusturladdningsstötarne registreras i afseende på tiden.
3. Batteripolerna omkastas hvarje timme (hvarefter kusturladdningsstötarne
komma i motsatt riktning).
4. Särskild polomkastning göres kl. 10 minuter före 12 på dagen. På
kuststationen tagas då för hand (derigenom att fjedern p q (fig. 278) bringas i
förbindelse med r) trenne kabelurladdningar, hvarigenom åvägabringas lika många
urladdningsstötar å skeppsgalvanometern. På båda ställena omkastas derefter
till telegrafering; på fartyget slås prickar till klockan precis tolf. Från
fartyget meddelas, skyndsammast möjligt, underrättelse om huru långt ut man
kommit, och huru många knot kabel äro utlagda. Efter hvarje meddelande
sättes ordet: »isolera». Omkastning göres till undersökningens fortsättande.
5. Endast öfveringeniörens meddelanden få aftelegraferas.
6. Visar sig afledning hafva uppstått, signaleras till kuststationen att
omkasta till telegrafering. Är telegrafering möjlig, tillsäges om kabelns uttagande
ur ledningen (för viss tid) och noggranna isolerande. På fartyget göres då
isolationsundersökning.
B) På kuststationen:
1. Kondensatorladdning om 10 sekunders varaktighet tages från kabeln
hvar tionde minut; kondensatorn urladdas genom galvanometern;
urladdningsutslaget antecknas.
2. För strömomkastningen å skeppet hvarje full timme (med undantag af
klockan 12) göres ingen förändring af ledningarne på kuststationen; utslaget i
galvanometern G11 antecknas till tid och storlek. Om vid hvarje full timme ej
erhålles urladdningsström af ombytt riktning, tryckes knappen s (fig. 278) ned
tre gånger, hvarjemte kastas om till telegrafering.
3. Inga frågor böra framställas; svar på tal afgifves, men så kortfattadt
som möjligt.
4. Ingen obehörig må insläppas i undersökningsrummet.
