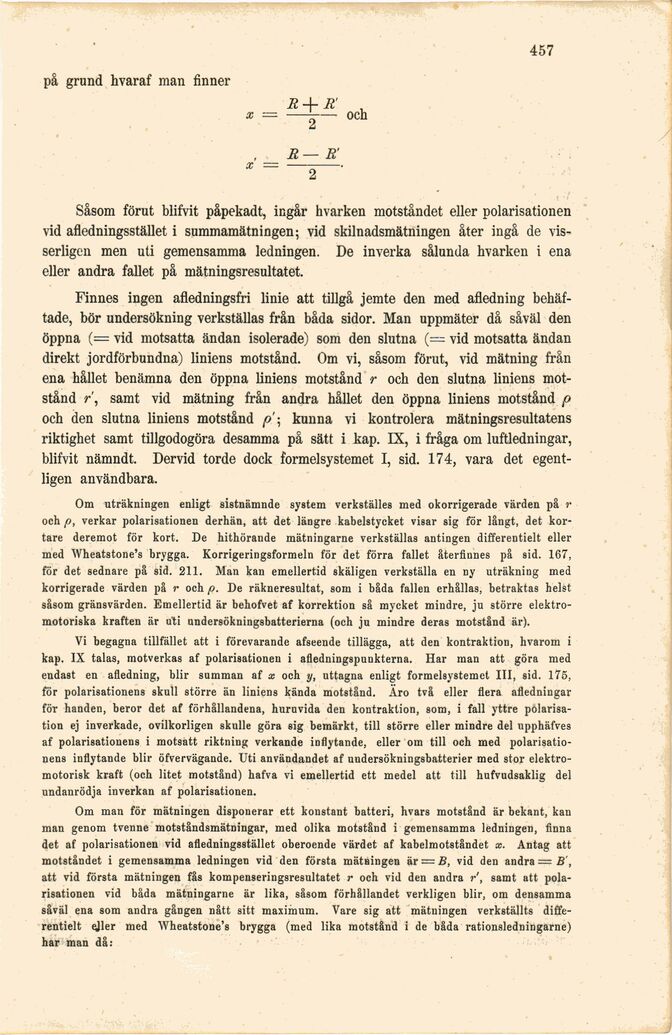

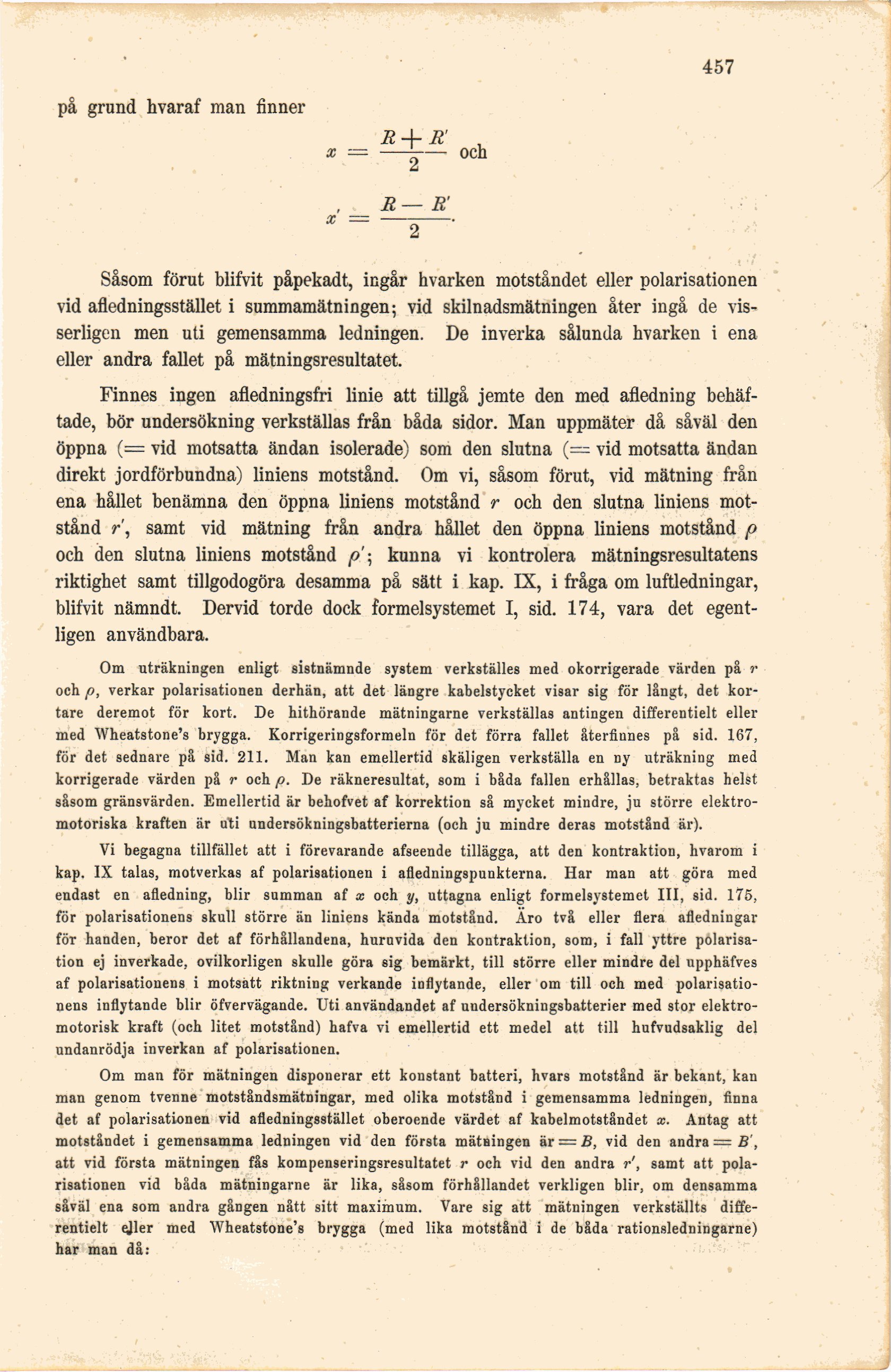

•457
på grund hvaraf man finner
R-\- R’ ,
x — —-— och
A
R— R
Såsom förut blifvit påpekadt, ingår hvarken motståndet eller polarisationen
vid afledningsstället i summamätningen; vid skilnadsmätningen åter ingå de
visserligen men uti gemensamma ledningen. De inverka sålunda hvarken i ena
eller andra fallet på mätningsresultatet.
Finnes ingen afledningsfri linie att tillgå jemte den med afledning
behäftade, bör undersökning verkställas från båda sidor. Man uppmäter då såväl den
öppna {— vid motsatta ändan isolerade) som den slutna (= vid motsatta ändan
direkt jordförbundna) liniens motstånd. Om vi, såsom förut, vid mätning från
ena hållet benämna den öppna liniens motstånd r och den slutna liniens
motstånd r’, samt vid mätning från andra hållet den öppna liniens motstånd p
och den slutna liniens motstånd p’; kunna vi kontrolera mätningsresultatens
riktighet samt tillgodogöra desamma på sätt i kap. IX, i fråga om luftledningar,
blifvit nämndt. Dervid torde dock formelsystemet I, sid. 174, vara det
egentligen användbara.
Om uträkningen enligt sistnämnde system verkställes med okorrigerade värden på r
och p, verkar polarisationen derhän, att det längre kabelstycket visar sig för långt, det
kortare deremot för kort. De hithörande mätningarne verkställas antingen differentiell eller
med Wheatstone^ brygga. Korrigeringsformeln för det förra fallet återfinnes på sid. 167,
för det sednare på sid. 211. Man kan emellertid skäligen verkställa en ny uträkning med
korrigerade värden på r och p. De räkneresultat, som i båda fallen erhållas, betraktas helst
såsom gränsvärden. Emellertid är behofvet af korrektion så mycket mindre, ju större
elektromotoriska kraften är uti undersökningsbatterierna (och ju mindre deras motstånd är).
Vi begagna tillfället att i förevarande afseende tillägga, att den kontraktion, hvarom i
kap. IX talas, motverkas af polarisationen i afledningspunkterna. Har man att göra med
endast en afledning, blir summan af x och y, uttagna enligt formelsystemet III, sid. 175,
för polarisationens skull större än liniens kända motstånd. Äro två eller flera afledningar
för handen, beror det af förhållandena, huruvida den kontraktion, som, i fall yttre
polarisation ej inverkade, ovilkorligen skulle göra sig bemärkt, till större eller mindre del upphäfves
af polarisationens i motsatt riktning verkande inflytande, eller om till och med
polarisationens inflytande blir öfvervägande. Uti användandet af undersökningsbatterier med stor
elektromotorisk kraft (och litet motstånd) hafva vi emellertid ett medel att till hufvudsaklig del
undanrödja inverkan af polarisationen.
Om man för mätningen disponerar ett konstant batteri, hvars motstånd är bekant, kan
man genom tvenne motståndsmätningar, med olika motstånd i gemensamma ledningen, finna
det af polarisationen vid afledningsstället oberoende värdet af kabelmotståndet x. Antag att
motståndet i gemensamma ledningen vid den första mätningen är = B, vid den andra = B’,
att vid första mätningen fås kompenseringsresultatet r och vid den andra r’, samt att
polarisationen vid båda mätningarne är lika, såsom förhållandet verkligen blir, om densamma
såväl ena som andra gången nått sitt maximum. Vare sig att mätningen verkställts
differentiell ejler med Wheatstone^ brygga (med lika motstånd i de båda rationsledningarne)
har man då:
