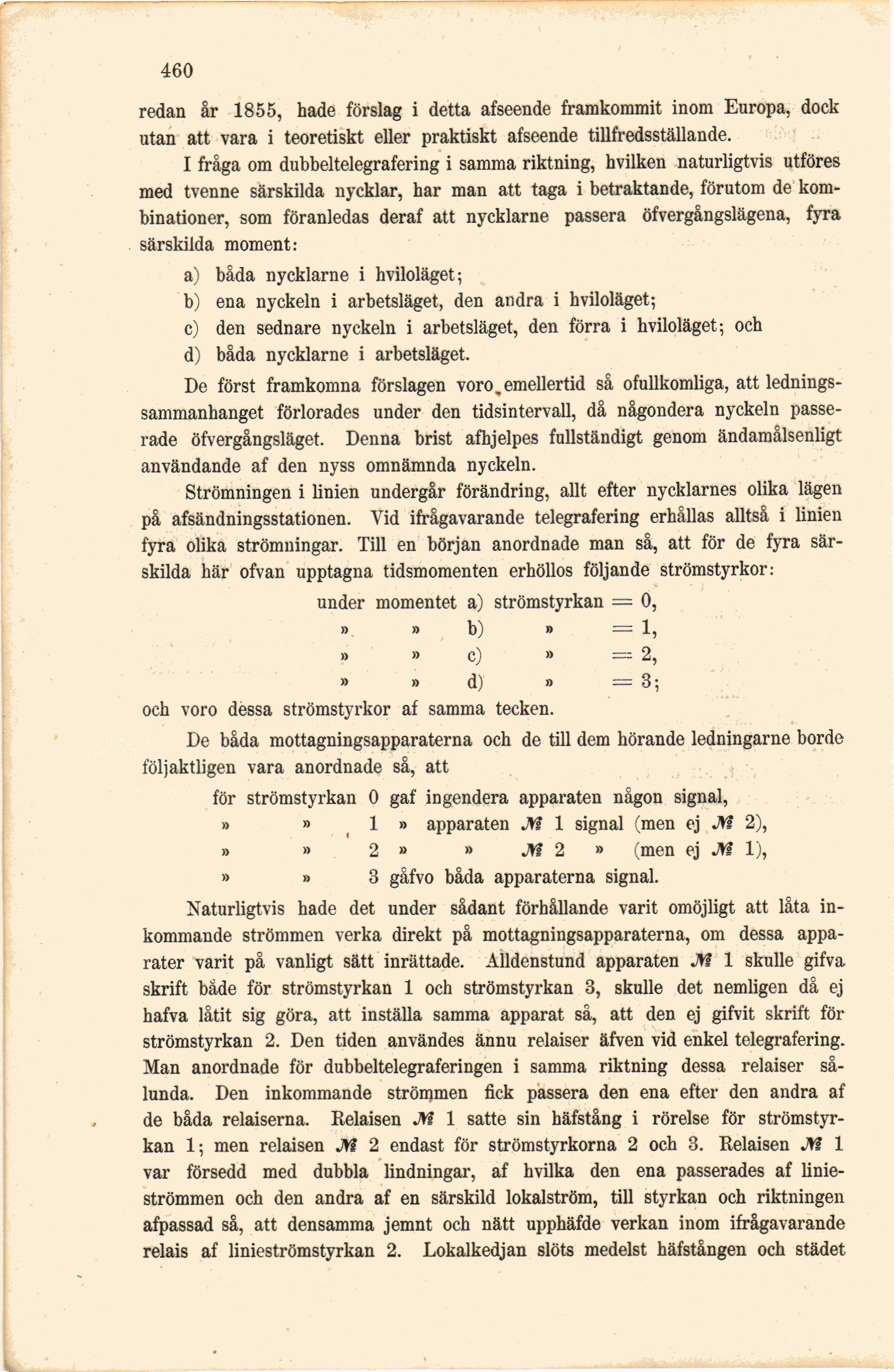

redan år 1855, hade förslag i detta afseende framkommit inom Europa, dock
utan att vara i teoretiskt eller praktiskt afseende tillfredsställande.
I fråga om dubbeltelegrafering i samma riktning, hvilken naturligtvis utföres
med tvenne särskilda nycklar, har man att taga i betraktande, förutom de
kombinationer, som föranledas deraf att nycklarne passera öfvergångslägena, fyra
särskilda moment:
a) båda nycklarne i hviloläget;
b) ena nyckeln i arbetsläget, den andra i hviloläget;
c) den sednare nyckeln i arbetsläget, den förra i hviloläget; och
d) båda nycklarne i arbetsläget.
De först framkomna förslagen voro,emellertid så ofullkomliga, att
ledningssammanhanget förlorades under den tidsintervall, då någondera nyckeln
passerade öfvergångsläget. Denna brist afhjelpes fullständigt genom ändamålsenligt
användande af den nyss omnämnda nyckeln.
Strömningen i linien undergår förändring, allt efter nycklarnes olika lägen
på afsändningsstationen. Vid ifrågavarande telegrafering erhållas alltså i linien
fyra olika strömningar. Till en början anordnade man så, att för de fyra
särskilda här ofvan upptagna tidsmomenten erhöllos följande strömstyrkor:
under momentet a) strömstyrkan = 0,
» »b) » =1,
» »c) » = 2,
» » d) » =3;
och voro dessa strömstyrkor af samma tecken.
De båda mottagningsapparaterna och de till dem hörande ledningarne borde
följaktligen vara anordnade så, att
för strömstyrkan 0 gaf ingendera apparaten någon signal,
» » 1 » apparaten M 1 signal (men ej M 2),
» » 2 » » M 2 » (men ej M 1),
» »3 gåfvo båda apparaterna signal.
Naturligtvis hade det under sådant förhållande varit omöjligt att låta
inkommande strömmen verka direkt på mottagningsapparaterna, om dessa
apparater varit på vanligt sätt inrättade. Alldenstund apparaten M 1 skulle gifva
skrift både för strömstyrkan 1 och strömstyrkan 3, skulle det nemligen då ej
hafva låtit sig göra, att inställa samma apparat så, att den ej gifvit skrift för
strömstyrkan 2. Den tiden användes ännu relaiser äfven vid enkel telegrafering.
Man anordnade för dubbeltelegraferingen i samma riktning dessa relaiser
sålunda. Den inkommande strömmen fick passera den ena efter den andra af
de båda relaiserna. Relaisen M 1 satte sin hafstång i rörelse för
strömstyrkan 1; men relaisen M 2 endast för strömstyrkorna 2 och 3. Relaisen M 1
var försedd med dubbla lindningar, af hvilka den ena passerades af
linieströmmen och den andra af en särskild lokalström, till styrkan och riktningen
afpassad så, att densamma jemnt och nätt upphäfde verkan inom ifrågavarande
relais af linieströmstyrkan 2. Lokalkedjan slöts medelst häfstången och städet
