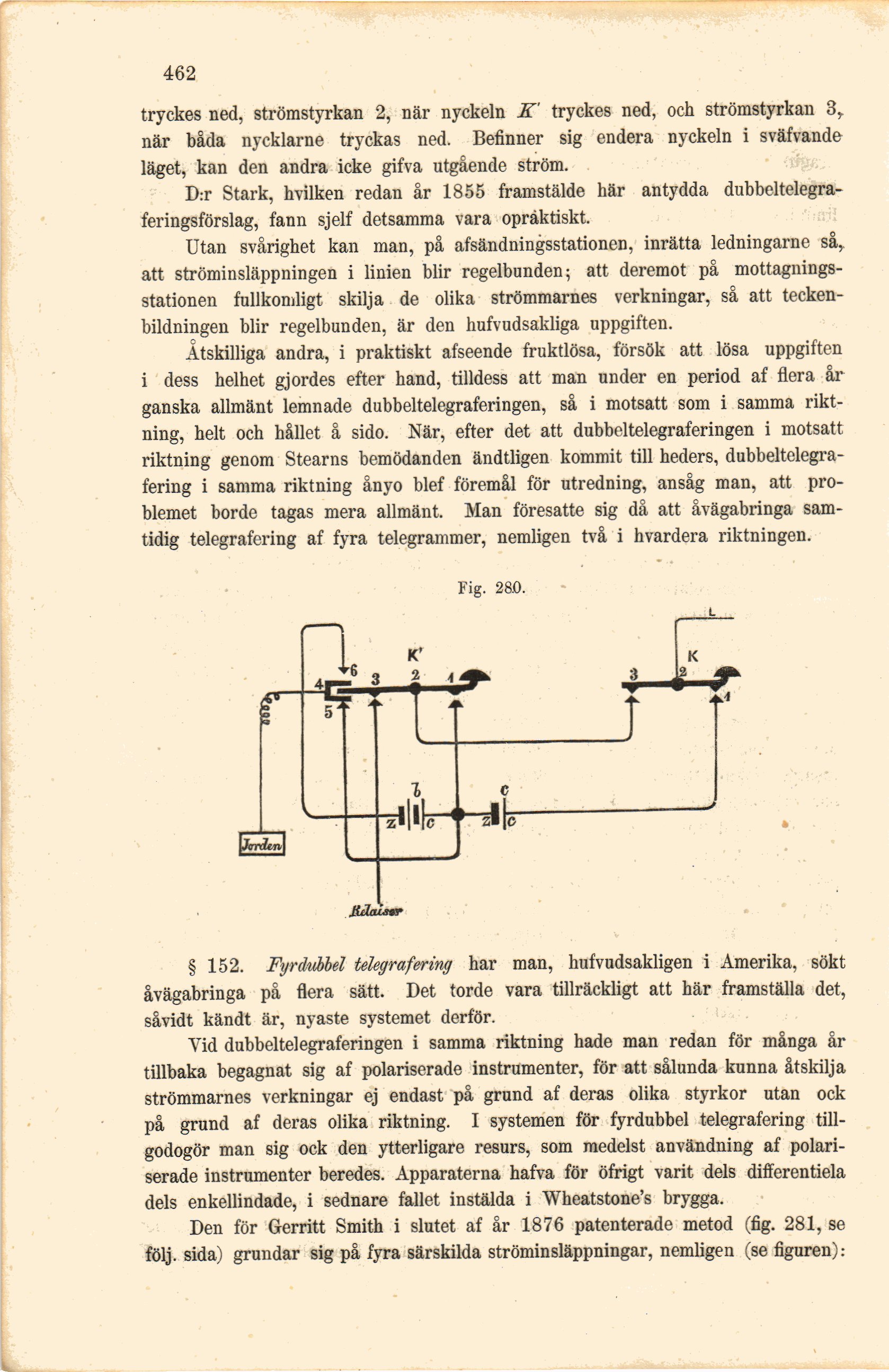

•462
tryckes ned, strömstyrkan 2, när nyckeln K’ tryckes ned, och strömstyrkan 3t
när båda nycklarne tryckas ned. Befinner sig endera nyckeln i sväfvande
läget, kan den andra icke gifva utgående ström.
D:r Stark, hvilken redan år 1855 framstälde här antydda
dubbeltelegra-feringsförslag, fann sjelf detsamma vara opraktiskt.
Utan svårighet kan man, på afsändningsstationen, inrätta ledningarne så,
att ströminsläppningen i linien blir regelbunden; att deremot på
mottagningsstationen fullkomligt skilja de olika strömmarnes verkningar, så att
teckenbildningen blir regelbunden, är den hufvudsakliga uppgiften.
Åtskilliga andra, i praktiskt afseende fruktlösa, försök att lösa uppgiften
i dess helhet gjordes efter hand, tilldess att man under en period af flera år
ganska allmänt lemnade dubbeltelegraferingen, så i motsatt som i samma
riktning, helt och hållet å sido. När, efter det att dubbeltelegraferingen i motsatt
riktning genom Stearns bemödanden ändtligen kommit till heders,
dubbeltelegra-fering i samma riktning ånyo blef föremål för utredning, ansåg man, att
problemet borde tagas mera allmänt. Man föresatte sig då att åvägabringa
samtidig telegrafering af fyra telegrammer, nemligen två i hvardera riktningen.
Fig. 280.
o
4F—3
K’
2
zl|V
Kdjuaør
*\r
3
+.1
§ 152. FyrdiMel telegrafering har man, hufvudsakligen i Amerika, sökt
åvägabringa på flera sätt. Det torde vara tillräckligt att här framställa det,
såvidt kändt är, nyaste systemet derför.
Vid dubbeltelegraferingen i samma riktning hade man redan för många år
tillbaka begagnat sig af polariserade instrumenter, för att sålunda kunna åtskilja
strömmarnes verkningar ej endast på grund af deras olika styrkor utan ock
på grund af deras olika riktning. I systemen för fyrdubbel telegrafering
tillgodogör man sig ock den ytterligare resurs, som medelst användning af
polariserade instrumenter beredes. Apparaterna hafva för öfrigt varit dels differentiela
dels enkellindade, i sednare fallet instälda i Wheatstone^ brygga.
Den för Gerritt Smith i slutet af år 1876 patenterade metod (fig. 281, se
följ. sida) grundar sig på fyra särskilda ströminsläppningar, nemligen (se figuren):
