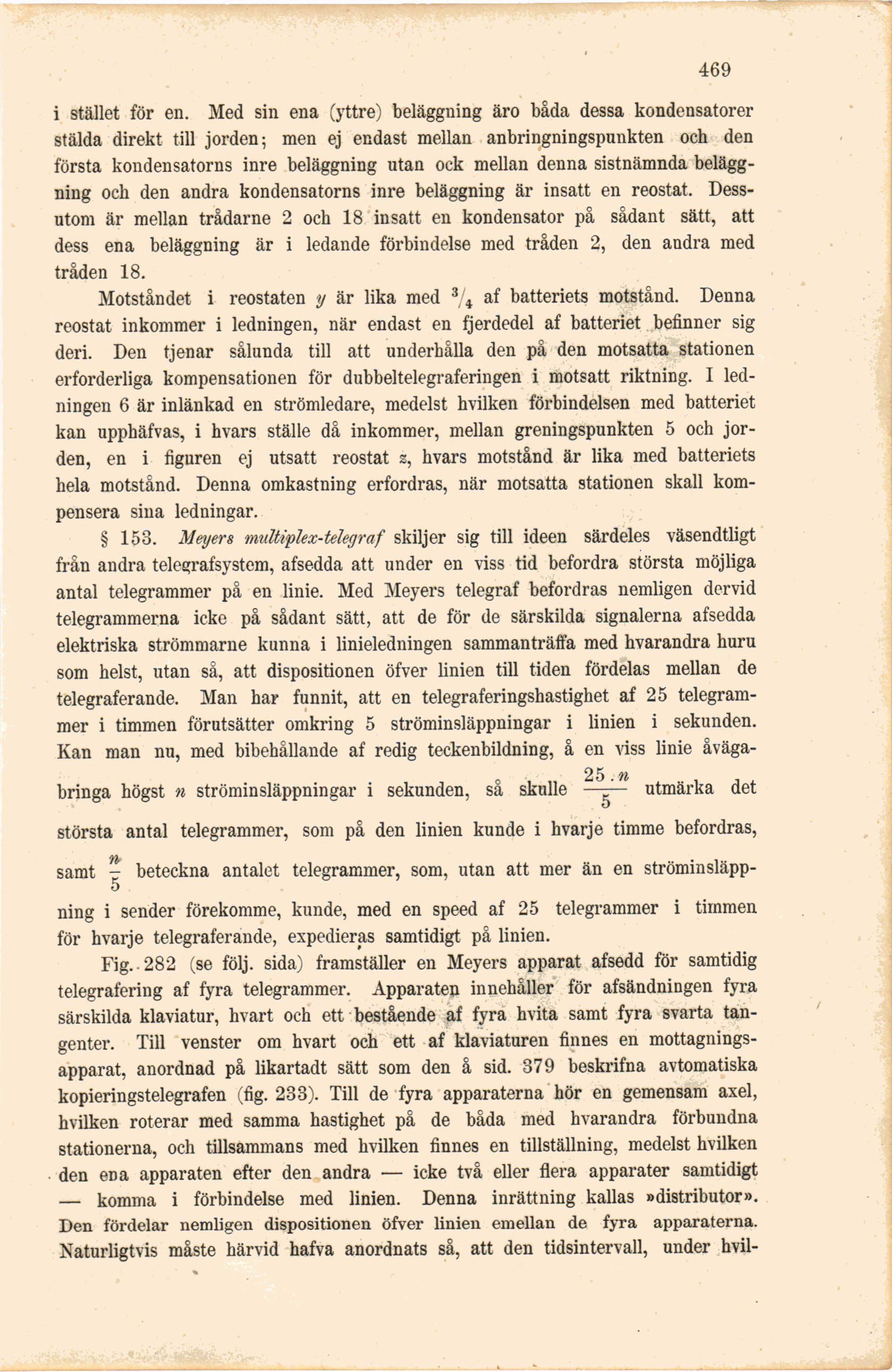

•469
i stället för en. Med sin ena (yttre) beläggning äro båda dessa kondensatorer
stälda direkt till jorden; men ej endast mellan anbringningspnnkten och den
första kondensatorns inre beläggning utan ock mellan denna sistnämnda
beläggning och den andra kondensatorns inre beläggning är insatt en reostat.
Dessutom är mellan trådarne 2 och 18 insatt en kondensator på sådant sätt, att
dess ena beläggning är i ledande förbindelse med tråden 2, den andra med
tråden 18.
Motståndet i reostaten y är lika med 3/4 af batteriets motstånd. Denna
reostat inkommer i ledningen, när endast en fjerdedel af batteriet befinner sig
deri. Den tjenar sålunda till att underhålla den på den motsatta stationen
erforderliga kompensationen för dubbeltelegraferingen i motsatt riktning. I
ledningen 6 är inlänkad en strömledare, medelst hvilken förbindelsen med batteriet
kan upphäfvas, i hvars ställe då inkommer, mellan greningspunkten 5 och
jorden, en i figuren ej utsatt reostat z, hvars motstånd är lika med batteriets
hela motstånd. Denna omkastning erfordras, när motsatta stationen skall
kompensera sina ledningar.
§ 153. Meyers multiplex-telegraf skiljer sig till ideen särdeles väsendtligt
från andra telegrafsystem, afsedda att under en viss tid befordra största möjliga
antal telegrammer på en linie. Med Meyers telegraf befordras nemligen dervid
telegrammerna icke på sådant sätt, att de för de särskilda signalerna afsedda
elektriska strömmarne kunna i linieledningen sammanträffa med hvarandra huru
som helst, utan så, att dispositionen öfver linien till tiden fördelas mellan de
telegraferande. Man har funnit, att en telegraferingshastighet af 25
telegrammer i timmen förutsätter omkring 5 ströminsläppningar i linien i sekunden.
Kan man nu, med bibehållande af redig teckenbildning, å en viss linie åväga-
25 n
bringa högst n ströminsläppningar i sekunden, så skulle —-— utmärka det
största antal telegrammer, som på den linien kunde i hvarje timme befordras,
samt - beteckna antalet telegrammer, som, utan att mer än en ströminsläpp-
5
ning i sender förekomme, kunde, med en speed af 25 telegrammer i timmen
för hvarje telegraferande, expedieras samtidigt på linien.
Fig.-282 (se följ. sida) framställer en Meyers apparat afsedd för samtidig
telegrafering af fyra telegrammer. Apparaten innehåller för afsändningen fyra
särskilda klaviatur, hvart och ett bestående af fyra hvita samt fyra svarta
tan-gentei-. Till venster om hvart och ett af klaviaturen finnes en
mottagningsapparat, anordnad på likartadt sätt som den å sid. 379 beskrifna avtomatiska
kopieringstelegrafen (fig. 233). Till de fyra apparaterna hör en gemensam axel,
hvilken roterar med samma hastighet på de båda med hvarandra förbundna
stationerna, och tillsammans med hvilken finnes en tillställning, medelst hvilken
den ena apparaten efter den andra — icke två eller flera apparater samtidigt
— komma i förbindelse med linien. Denna inrättning kallas »distributör».
Den fördelar nemligen dispositionen öfver linien emellan de fyra apparaterna.
Naturligtvis måste härvid hafva anordnats så, att den tidsintervall, under hvil-
