•482
sens axel sammanfaller med cylinderns axel, båda belägna i horisontalplanet.
Dosans ena ända är tillsluten medelst en »metallisk membran», som befinner
sig i ledande förbindelse med jorden. Mot denna membran tryckes något af
venstra handens finger, under det att dosan vrides omkring. Ju större
kring-vridningshastighet, desto ljudligare höres tonen.
Genom att anordna ledningarne i enlighet med fig. 294 blef Gray i
tillfälle att ej allenast befordra en viss ton utan ock kunna inverka på styrkan
af denna ton. Till beredande af lättare åskådlighet är i sistnämnde figur
ute-lemnad den i näst föregående upptagna lokalledningen. Om ankarne A och B
vibrera mot de underliggande kontakterna, åstadkommes häraf ingen verkan,
så länge de tillhörande nycklarne icke äro nedtryckta. Båda batterierna äro
instälda i samma riktning efter hvarandra i linien. Tryckes ena nyckeln ned,
komma pulsationerna att bestå uti variation emellan den strömstyrka, som båda
batterierna afgifva tillsammans, och strömstyrkan från endast det ena batteriet

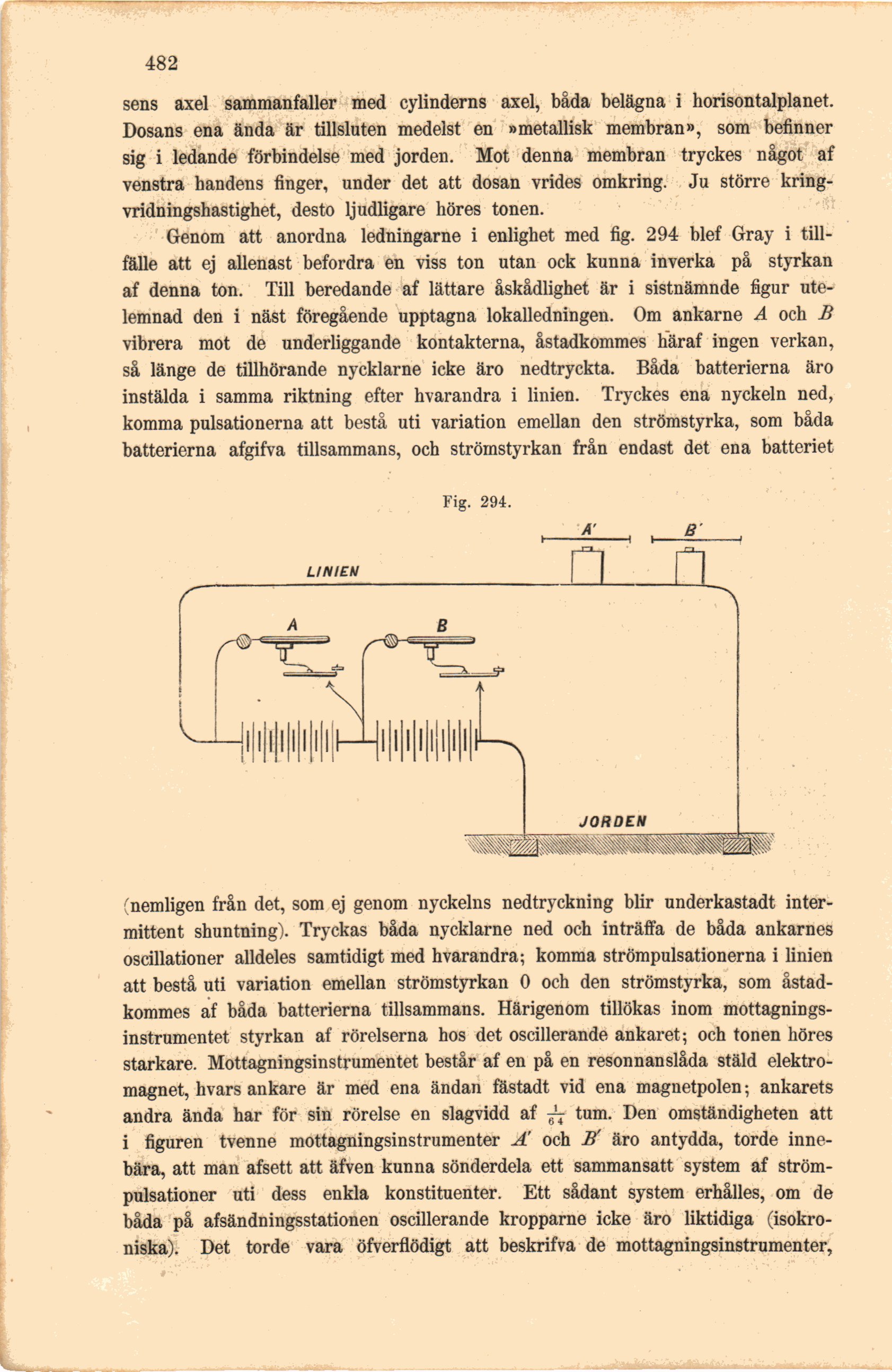

Fig. 294.
(nemligen från det, som ej genom nyckelns nedtryckning blir underkastadt
intermittent shuntning). Tryckas båda nycklarne ned och inträffa de båda ankarnes
oscillationer alldeles samtidigt med hvarandra; komma strömpulsationerna i linien
att bestå uti variation emellan strömstyrkan 0 och den strömstyrka, som
åstadkommes af båda batterierna tillsammans. Härigenom tillökas inom
mottagnings-instrumentet styrkan af rörelserna hos det oscillerande ankaret; och tonen höres
starkare. Mottagningsinstrumentet består af en på en resonnanslåda stäld
elektromagnet, hvars ankare är med ena ändan fästadt vid ena magnetpolen; ankarets
andra ända har för sin rörelse en slagvidd af -fc tum. Den omständigheten att
i figuren tvenne mottagningsinstrumenter A’ och B* äro antydda, torde
innebära, att man afsett att äfven kunna sönderdela ett sammansatt system af
strömpulsationer uti dess enkla konstituenter. Ett sådant system erhålles, om de
båda på afsändningsstationen oscillerande kropparne icke äro liktidiga
(isokroniska). Det torde vara öfverflödigt att beskrifva de mottagningsinstrumenter,
