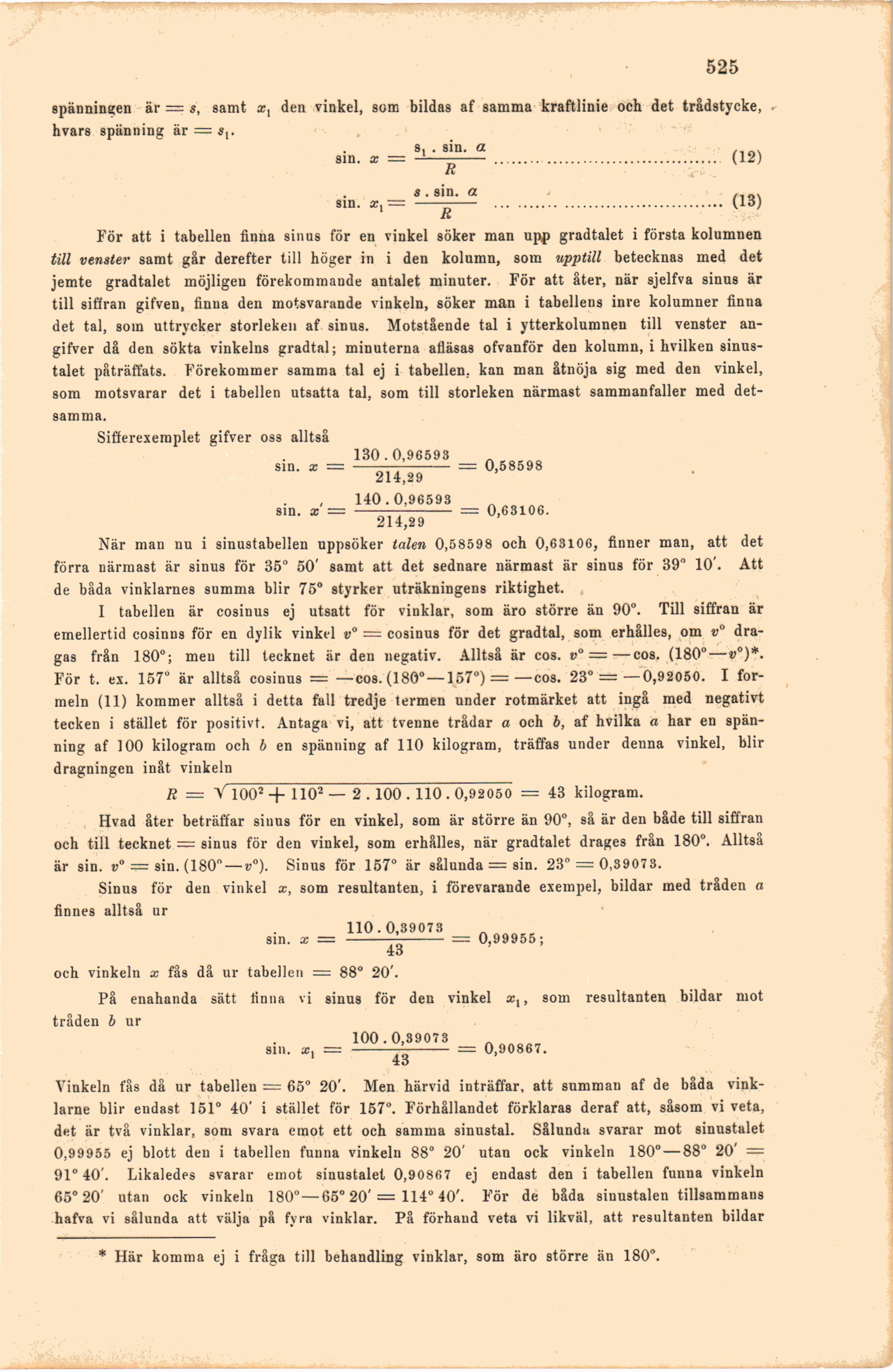

•525
spänningen är — s, samt æ, den vinkel, som bildas af samma kraftiinie och det trådatycke,
hvars spänning är =
s. . sin. a
sm. * - -1—-. ..................................... (12)
s . sin. a .
sin. z,= .-. ..................................... (13)
För att i tabellen finna sinns för en vinkel söker man upp gradtalet i första kolumnen
till venster samt går derefter till höger in i den kolumn, som upptill betecknas med det
jemte gradtalet möjligen förekommande antalet minuter. För att åter, när sjelfva sinus är
till siffran gifven, finua den motsvarande vinkeln, söker man i tabellens inre kolumner finna
det tal, soin uttrycker storleken af sinus. Motstående tal i ytterkolumnen till venster
angifver då den sökta vinkelns gradtal; minuterna afläsas ofvanför den kolumn, i hvilken
sinus-talet påträffats. Förekommer samma tal ej i tabellen, kan man åtnöja sig med den vinkel,
som motsvarar det i tabellen utsatta tal, som till storleken närmast sammanfaller med
detsamma.
Sifferexemplet gifver oss alltså
130.0,96598
sin. x = ––— = 0,58598
214,29
140.0,96598
sin. x = -—- = 0,63106.
214,29
När man nu i sinnstabellen uppsöker talen 0,58598 och 0,63106, finner man, att det
förra närmast är sinus för 35° 50’ samt att det sednare närmast är sinus för 39° 10’. Att
de båda vinklarnes summa blir 75° styrker uträkningens riktighet.
I tabellen är cosinus ej utsatt för vinklar, som äro större än 90°. Till siffran är
emellertid cosinus för en dylik vinkel v" = cosinus för det gradtal, som erhålles, om v°
dragas från 180°; meu till tecknet är den negativ. Alltså är eos. v° = —eos. (180°—v0)*.
För t. ex. 157° är alltså cosinus = —eos. (180°—157°) =—eos. 23° =—0,92050. I
formeln (11) kommer alltså i detta fall tredje termen under rotmärket att ingå med negativt
tecken i stället för positivt. Antaga vi, att tvenne trådar a och i, af hvilka a har en
spänning af 100 kilogram och b en spänning af 110 kilogram, träffas under denna vinkel, blir
dragningen inåt vinkeln
R = V 1002 + 1102 — 2 . 100 . 110 . 0,92050 = 43 kilogram.
Hvad åter beträffar sinus för en vinkel, som är större än 90°, så är den både till siffran
och till tecknet = sinus för den vinkel, som erhålles, när gradtalet drages från 180°. Alltså
är sin. = sin. (180" — v"). Sinus för 157° är sålunda = sin. 23° = 0,39073.
Sinus för den vinkel x, som resultanten, i förevarande exempel, bildar med tråden a
finnes alltså ur
110.0,39073
Sin. x = –- - 0,99955;
43
och vinkeln x fås då ur tabellen = 88° 20’.
På enahanda sätt finna vi sinus för den vinkel x,, som resultanten bildar mot
tråden b ur
100.0,39078
8111. x, r= -—- == 0,90867.
Vinkeln fås då ur tabellen = 65° 20’. Men härvid inträffar, att summan af de båda
vinklarne blir endast 151° 40’ i stället för 157°. Förhållandet förklaras deraf att, såsom vi veta,
det är två vinklar, som svara emot ett och samma sinustal. Sålunda svarar mot sinustalet
0,99955 ej blott den i tabellen funna vinkeln 88° 20’ utan ock vinkeln 180° —88° 20’ =
91° 40’. Likaledes svarar emot sinustalet 0,90867 ej endast den i tabellen funna vinkeln
65° 20’ utan ock vinkeln 180°—65° 20’= 114° 40’. För de båda sinustalen tillaammans
hafva vi sålunda att välja på fyra vinklar. På förhand veta vi likväl, att resultanten bildar
* Här komma ej i fråga till behandling vinklar, som äro större än 180°.
