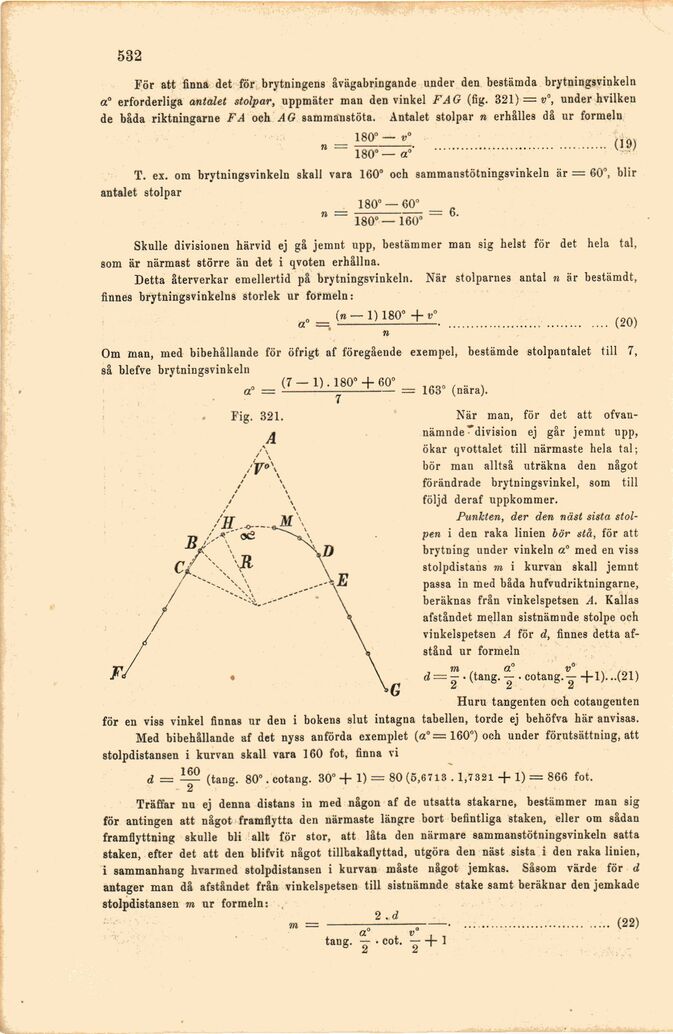

532
För att finna det för brytningens åvägabringande under den bestämda brytningsvinkeln
a" erforderliga antalet stolpar, uppmäter man den vinkel F AG (fig. 321) = !)°, under hvilken
de båda riktningarne FA och AG sammanstöta. Antalet stolpar n erhålles då ur formeln
180°.................................... 09)
180° — <z° ..............................
T. ex. om brytningsvinkeln skall vara 160° och sammanstötningsvinkeln är :
antalet stolpar
180° —60°
= 6.
180° — 160"
: 60°, blir
tal,
Skulle divisionen härvid ej gå jemnt upp, bestämmer man sig helst för det hela
som är närmast större än det i qvoten erhållna.
Detta återverkar emellertid på brytningsvinkeln. När stolparnes antal n är bestämdt,
finnes brytningsvinkelns storlek ur formeln:
(n- 1)180°+*° ................................. (20)
n
Om man, med bibehållande för öfrigt af föregående exempel, bestämde stolpantalet till 7,
så blefve brytningsvinkeln
„ _ (7 — 1). 180°+ 60°
163° (nära).
Fig. 321.
När man, för det att
ofvannämnde "division ej går jemnt upp,
ökar qvottalet till närmaste hela tal;
bör man alltså uträkna den något
förändrade brytningsvinkel, som till
följd deraf uppkommer.
Punkten, der den näst sista
stolpen i den raka linien tör stå, för att
brytning under vinkeln a° med en viss
stolpdistans m i kurvan skall jemnt
passa in med båda hufvudriktningarne,
beräknas från vinkelspetsen A. Kallas
afståndet mellan sistnämnde stolpe och
vinkelspetsen A för d, finnes detta
afstånd ur formeln
d — ~- (tang. j • cotang.^- +1). ..(21)
Huru tangenten och cotaugenten
för en viss vinkel finnas ur deu i bokens slut intagna tabellen, torde ej behöfva här anvisas.
Med bibehållande af det nyss anförda exemplet (a°= 160°) och under förutsättning, att
stolpdistansen i kurvan skall vara 160 fot, finna vi
cf\
. cotang. 30° + 1) = 80 (5,6713 .1,7321 + 1) = 866 fot.
j 160 it
d = — (tang.
80°
Träffar nu ej denna distans in med någon af de utsatta stakarne, bestämmer man sig
för antingen att något framflytta den närmaste längre bort befintliga staken, eller om sådan
framflyttning skulle bli allt för stor, att låta den närmare sammanstötningsvinkeln satta
staken, efter det att den blifvit något tillbakaflyttad, ntgöra den näst sista i den raka linien,
i sammanhang hvarmed stolpdistansen i kurvan måste något jemkas. Såsom värde för d
antager man då afståndet från vinkelspetsen till sistnämnde stake samt beräknar den jemkade
stolpdistansen m ur formeln:
(22)
2 .d
tang.
. cot.
2+I
