•546
gummiringar i stället för vigterna åvägabringa det behöfliga trycket från
jockey hjulen.

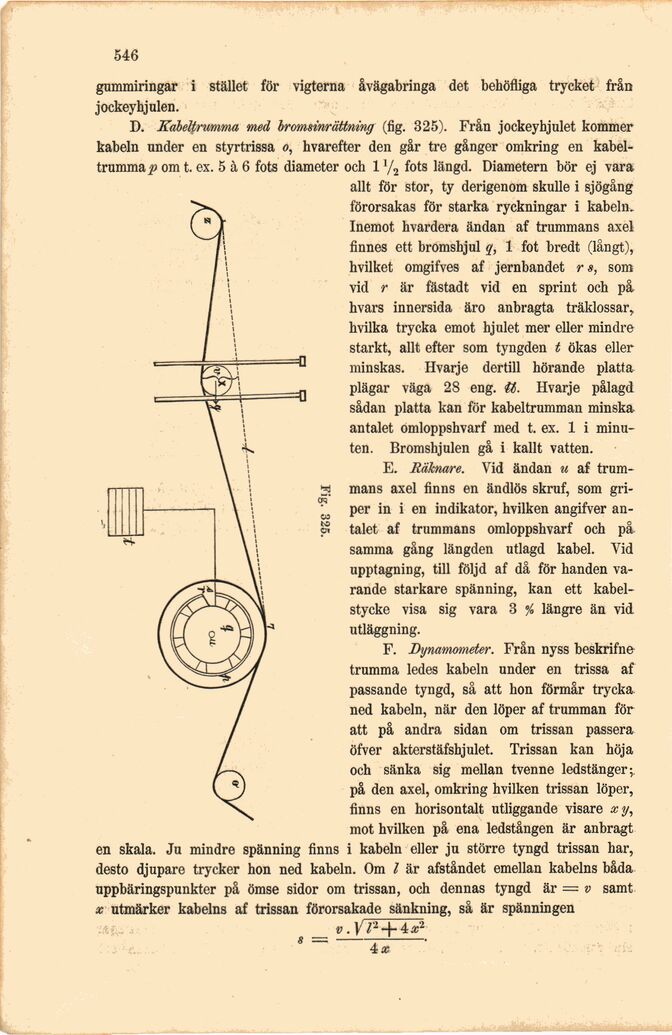

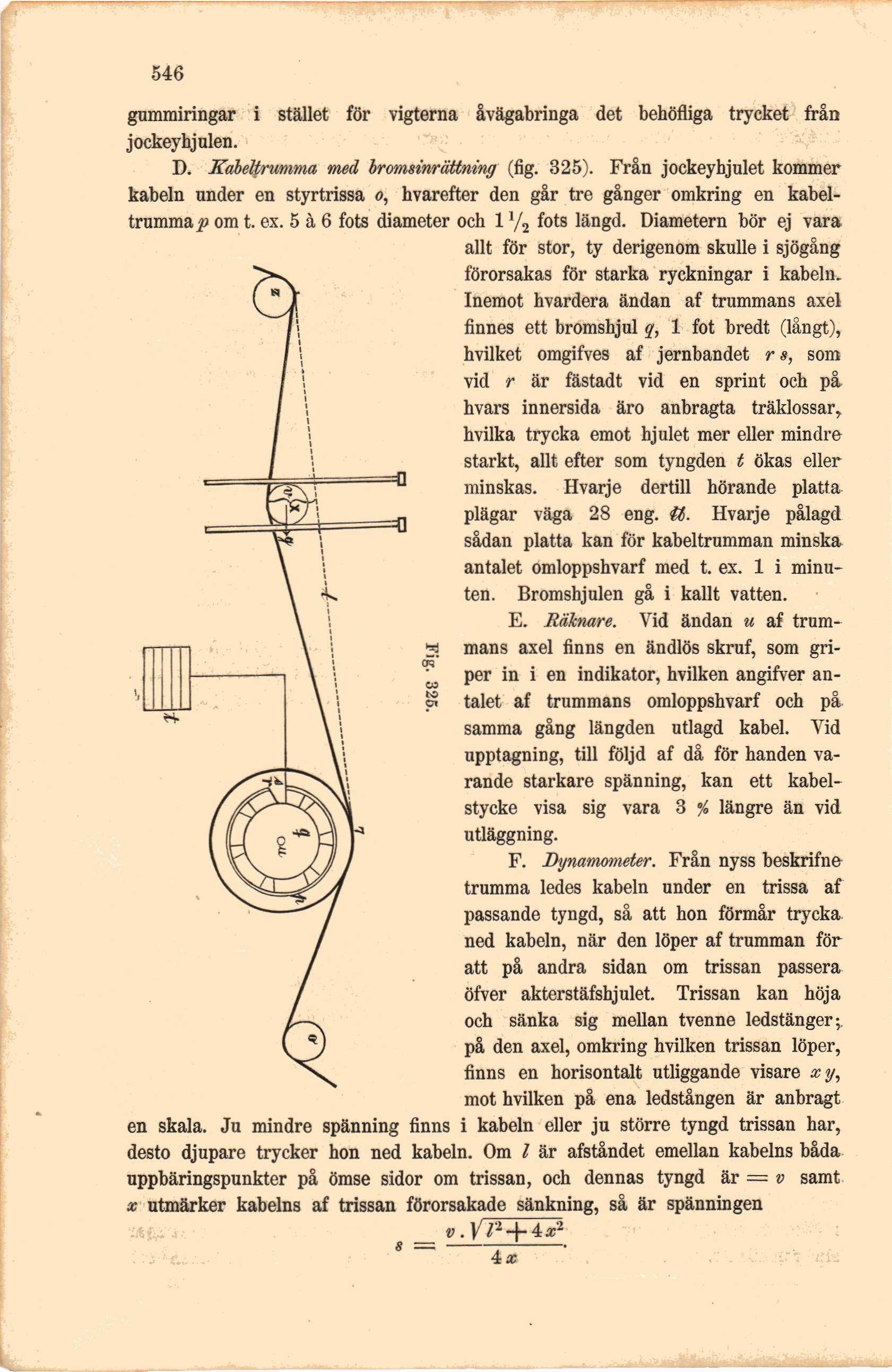

D. Kabeltrumma med bromsinrättning (fig. 325). Från jockeyhjulet kommer
kabeln under en styrtrissa o, hvarefter den går tre gånger omkring en
kabeltrumma p om t. ex. 5 à 6 fots diameter och 1V2 fots längd. Diametern bör ej vara
allt för stor, ty derigenom skulle i sjögång
förorsakas för starka ryckningar i kabeln.
Inemot hvardera ändan af trummans axel
finnes ett bromshjul q, 1 fot bredt (långt),
hvilket omgifves af jernbandet r s, son t
vid r är fästadt vid en sprint och på
hvars innersida äro anbragta träklossar,
hvilka trycka emot hjulet mer eller mindre
starkt, allt efter som tyngden t ökas eller
minskas. Hvarje dertill hörande platta
plägar väga 28 eng. th. Hvarje pålagd
sådan platta kan för kabeltrumman minska
antalet omloppshvarf med t. ex. 1 i
minuten. Bromshjulen gå i kallt vatten.
E. Räknare. Vid ändan u af
trummans axel finns en ändlös skruf, som
griper in i en indikator, hvilken angifver
antalet af trummans omloppshvarf och på
samma gång längden utlagd kabel. Vid
upptagning, till följd af då för handen
varande starkare spänning, kan ett
kabelstycke visa sig vara 3 % längre än vid
utläggning.
F. Bynamometer. Från nyss beskrifna
trumma ledes kabeln under en trissa af
passande tyngd, så att hon förmår trycka
ned kabeln, när den löper af trumman för
att på andra sidan om trissan passera
öfver akterstäfshjulet. Trissan kan höja
och sänka sig mellan tvenne ledstänger;,
på den axel, omkring hvilken trissan löper,
finns en horisontalt utliggande visare xy,
mot hvilken på ena ledstången är anbragt
en skala. Ju mindre spänning finns i kabeln eller ju större tyngd trissan har,
desto djupare trycker hon ned kabeln. Om l är afståndet emellan kabelns båda
uppbäringspunkter på ömse sidor om trissan, och dennas tyngd är = v samt
x utmärker kabelns af trissan förorsakade sänkning, så är spänningen
4 = 4^–
Fig. 325.
