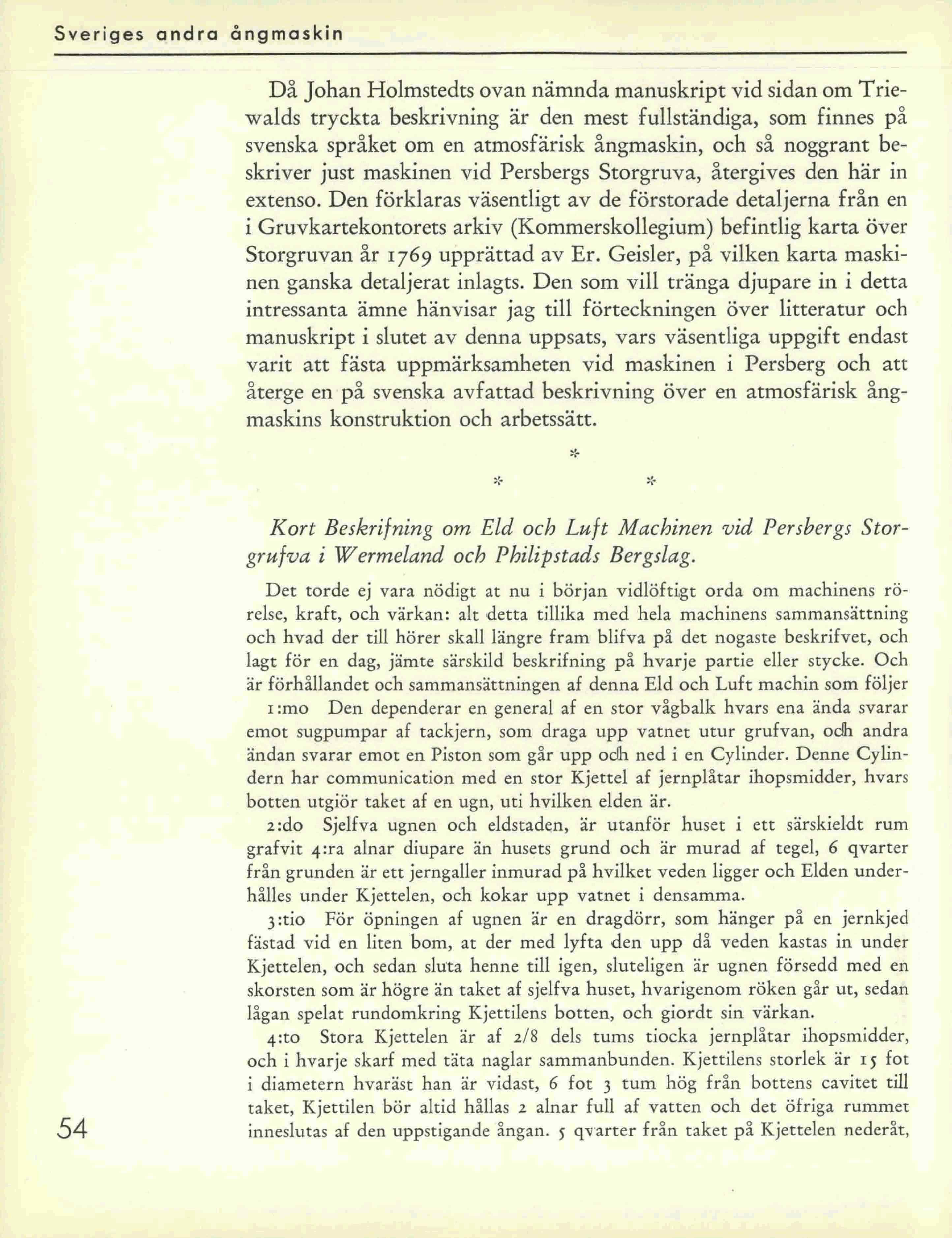

Sveriges andra ångmaskin
54
Då Johan Holmstedts ovan nämnda manuskript vid sidan om Trie-
walds tryckta beskrivning är den mest fullständiga, som finnes på
svenska språket om en atmosfärisk ångmaskin, och så noggrant be-
skriver just maskinen vid Persbergs Storgruva, återgives den här in
extenso. Den förklaras väsentligt av de förstorade detaljerna från en
i Gruvkartekontorets arkiv (Kommerskollegium) befintlig karta över
Storgruvan år 1769 upprättad av Er. Geisler, på vilken karta maski-
nen ganska detaljerat inlagts. Den som vill tränga djupare in i detta
intressanta ämne hänvisar jag till förteckningen över litteratur och
manuskript i slutet av denna uppsats, vars väsentliga uppgift endast
varit att fästa uppmärksamheten vid maskinen i Persberg och att
återge en på svenska avfattad beskrivning över en atmosfärisk ång-
maskins konstruktion och arbetssätt.
3»
ah at
2 Ax
Kort Beskrifning om Eld och Luft Machinen vid Persbergs Stor-
grufva i Wermeland och Philipstads Bergslag.
Det torde ej vara nödigt at nu i början vidlöftigt orda om machinens rö-
relse, kraft, och värkan: alt detta tillika med hela machinens sammansättning
och hvad der till hörer skall längre fram blifva på det nogaste beskrifvet, och
lagt för en dag, jämte särskild beskrifning på hvarje partie eller stycke. Och
är förhållandet och sammansättningen af denna Eld och Luft machin som följer
1:mo Den dependerar en general af en stor vågbalk hvars ena ända svarar
emot sugpumpar af tackjern, som draga upp vatnet utur grufvan, och andra
ändan svarar emot en Piston som går upp och ned i en Cylinder. Denne Cylin-
dern har communication med en stor Kjettel af jernplåtar ihopsmidder, hvars
botten utgiör taket af en ugn, uti hvilken elden är.
2:do Sjelfva ugnen och eldstaden, är utanför huset i ett särskieldt rum
grafvit 4:ra alnar diupare än husets grund och är murad af tegel, 6 qvarter
från grunden är ett jerngaller inmurad på hvilket veden ligger och Elden under-
hålles under Kjettelen, och kokar upp vatnet i densamma.
3:tio För öpningen af ugnen är en dragdörr, som hänger på en jernkjed
fästad vid en liten bom, at der med lyfta den upp då veden kastas in under
Kjettelen, och sedan sluta henne till igen, sluteligen är ugnen försedd med en
skorsten som är högre än taket af sjelfva huset, hvarigenom röken går ut, sedan
lågan spelat rundomkring Kjettilens botten, och giordt sin värkan.
4:to Stora Kjettelen är af 2/8 dels tums tiocka jernplåtar ihopsmidder,
och i hvarje skarf med täta naglar sammanbunden. Kjettilens storlek är 15 fot
i diametern hvaräst han är vidast, 6 fot 3 tum hög från bottens cavitet till
taket, Kjettilen bör altid hållas 2 alnar full af vatten och det öfriga rummet
inneslutas af den uppstigande ångan. 5 qvarter från taket på Kjettelen nederåit,
