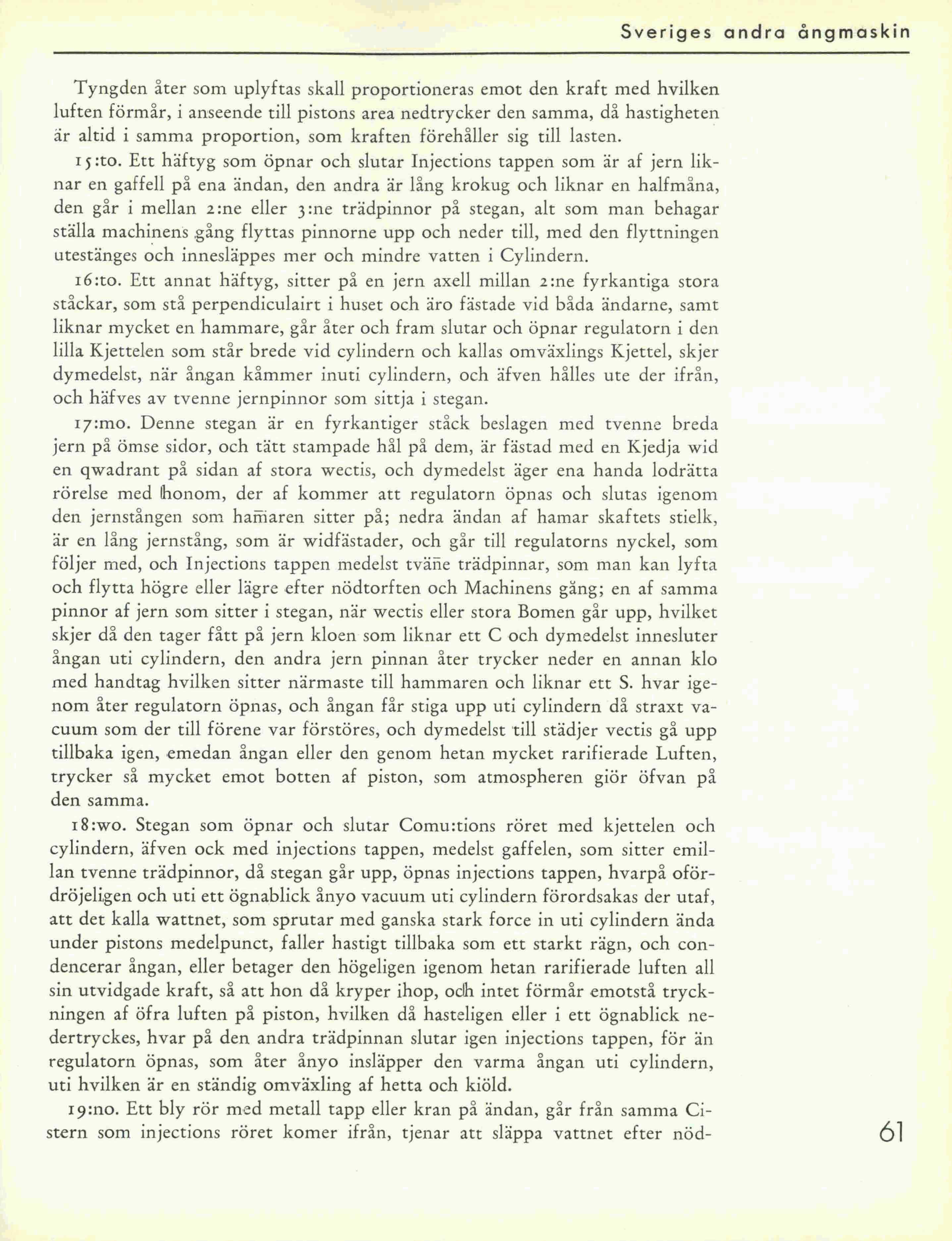

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Sveriges andra ångmaskin
Tyngden åter som uplyftas skall proportioneras emot den kraft med hvilken
luften förmår, i anseende till pistons area nedtrycker den samma, då hastigheten
är altid i samma proportion, som kraften förehåller sig till lasten.
15:to. Ett häftyg som öpnar och slutar Injections tappen som är af jern lik-
nar en gaffell på ena ändan, den andra är lång krokug och liknar en halfmåna,
den går i mellan 2:ne eller 3:ne trädpinnor på stegan, alt som man behagar
ställa machinens gång flyttas pinnorne upp och neder till, med den flyttningen
utestänges och innesläppes mer och mindre vatten i Cylindern.
16:to0. Ett annat häftyg, sitter på en jern axell millan 2:ne fyrkantiga stora
ståckar, som stå perpendiculairt i huset och äro fästade vid båda ändarne, samt
liknar mycket en hammare, går åter och fram slutar och öpnar regulatorn i den
lilla Kjettelen som står brede vid cylindern och kallas omväxlings Kjettel, skjer
dymedelst, när ångan kåmmer inuti cylindern, och äfven hålles ute der ifrån,
och häfves av tvenne jernpinnor som sittja i stegan.
17:mo. Denne stegan är en fyrkantiger ståck beslagen med tvenne breda
jern på ömse sidor, och tätt stampade hål på dem, är fästad med en Kjedja wid
en qwadrant på sidan af stora wectis, och dymedelst äger ena handa lodrätta
rörelse med honom, der af kommer att regulatorn öpnas och slutas igenom
den jernstången som hamaren sitter på; nedra ändan af hamar skaftets stielk,
är en lång jernstång, som är widfästader, och går till regulatorns nyckel, som
följer med, och Injections tappen medelst tväne trädpinnar, som man kan lyfta
och flytta högre eller lägre efter nödtorften och Machinens gång; en af samma
pinnor af jern som sitter i stegan, när wectis eller stora Bomen går upp, hvilket
skjer då den tager fått på jern kloen som liknar ett C och dymedelst innesluter
ångan uti cylindern, den andra jern pinnan åter trycker neder en annan klo
med handtag hvilken sitter närmaste till hammaren och liknar ett S. hvar ige-
nom åter regulatorn öpnas, och ångan får stiga upp uti cylindern då straxt va-
cuum som der till förene var förstöres, och dymedelst till städjer vectis gå upp
tillbaka igen, emedan ångan eller den genom hetan mycket rarifierade Luften,
trycker så mycket emot botten af piston, som atmospheren giör öfvan på
den samma.
18:wo. Stegan som öpnar och slutar Comut:tions röret med kjettelen och
cylindern, äfven ock med injections tappen, medelst gaffelen, som sitter emil-
lan tvenne trädpinnor, då stegan går upp, öpnas injections tappen, hvarpå oför-
dröjeligen och uti ett ögnablick ånyo vacuum uti cylindern förordsakas der utaf,
att det kalla wattnet, som sprutar med ganska stark force in uti cylindern ända
under pistons medelpunct, faller hastigt tillbaka som ett starkt rägn, och con-
dencerar ångan, eller betager den högeligen igenom hetan rarifierade luften all
sin utvidgade kraft, så att hon då kryper ihop, och intet förmår emotstå tryck-
ningen af öfra luften på piston, hvilken då hasteligen eller i ett ögnablick ne-
dertryckes, hvar på den andra trädpinnan slutar igen injections tappen, för än
regulatorn öpnas, som åter ånyo insläpper den varma ångan uti cylindern,
uti hvilken är en ständig omväxling af hetta och kiöld.
19:no. Ett bly rör med metall tapp eller kran på ändan, går från samma Ci-
stern som injections röret komer ifrån, tjenar att släppa vattnet efter nöd- Ol
