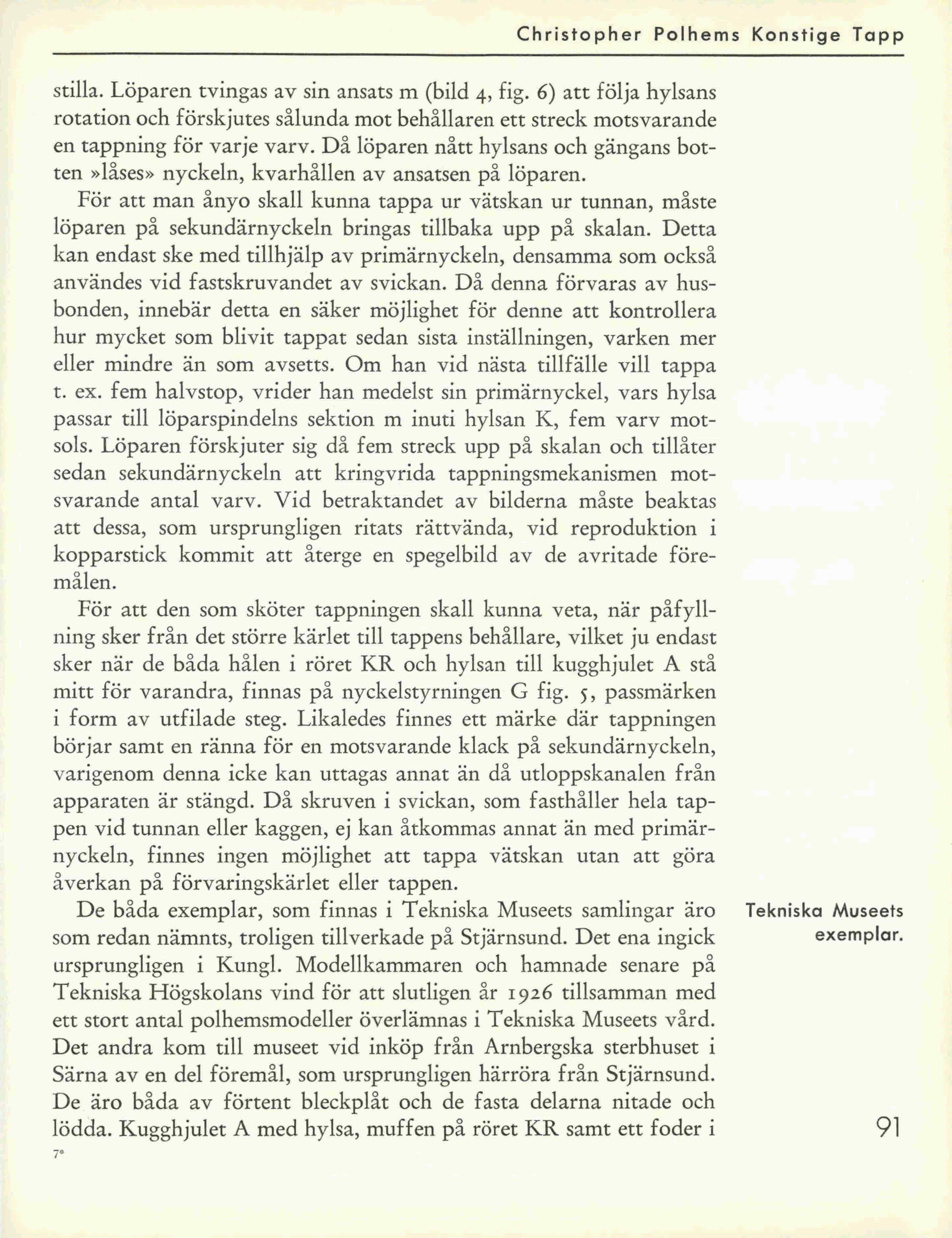

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Christopher Polhems Konstige Tapp
stilla. Löparen tvingas av sin ansats m (bild 4, fig. 6) att följa hylsans
rotation och förskjutes sålunda mot behållaren ett streck motsvarande
en tappning för varje varv. Då löparen nått hylsans och gängans bot-
ten »låses» nyckeln, kvarhållen av ansatsen på löparen.
För att man ånyo skall kunna tappa ur vätskan ur tunnan, måste
löparen på sekundärnyckeln bringas tillbaka upp på skalan. Detta
kan endast ske med tillhjälp av primärnyckeln, densamma som också
användes vid fastskruvandet av svickan. Då denna förvaras av hus-
bonden, innebär detta en säker möjlighet för denne att kontrollera
hur mycket som blivit tappat sedan sista inställningen, varken mer
eller mindre än som avsetts. Om han vid nästa tillfälle vill tappa
t. ex. fem halvstop, vrider han medelst sin primärnyckel, vars hylsa
passar till löparspindelns sektion m inuti hylsan K, fem varv mot-
sols. Löparen förskjuter sig då fem streck upp på skalan och tillåter
sedan sekundärnyckeln att kringvrida tappningsmekanismen mot-
svarande antal varv. Vid betraktandet av bilderna måste beaktas
att dessa, som ursprungligen ritats rättvända, vid reproduktion i
kopparstick kommit att återge en spegelbild av de avritade före-
målen.
För att den som sköter tappningen skall kunna veta, när påfyll-
ning sker från det större kärlet till tappens behållare, vilket ju endast
sker när de båda hålen i röret KR och hylsan till kugghjulet A stå
mitt för varandra, finnas på nyckelstyrningen G fig. 5, passmärken
i form av utfilade steg. Likaledes finnes ett märke där tappningen
börjar samt en ränna för en motsvarande klack på sekundärnyckeln,
varigenom denna icke kan uttagas annat än då utloppskanalen från
apparaten är stängd. Då skruven i svickan, som fasthåller hela tap-
pen vid tunnan eller kaggen, ej kan åtkommas annat än med primär-
nyckeln, finnes ingen möjlighet att tappa vätskan utan att göra
åverkan på förvaringskärlet eller tappen.
De båda exemplar, som finnas i Tekniska Museets samlingar äro
som redan nämnts, troligen tillverkade på Stjärnsund. Det ena ingick
ursprungligen i Kungl. Modellkammaren och hamnade senare på
Tekniska Högskolans vind för att slutligen år 1926 tillsamman med
ett stort antal polhemsmodeller överlämnas i Tekniska Museets vård.
Det andra kom till museet vid inköp från Arnbergska sterbhuset i
Särna av en del föremål, som ursprungligen härröra från Stjärnsund.
De äro båda av förtent bleckplåt och de fasta delarna nitade och
lödda. Kugghjulet A med hylsa, muffen på röret KR samt ett foder i
Je
Tekniska Museets
exemplar.
