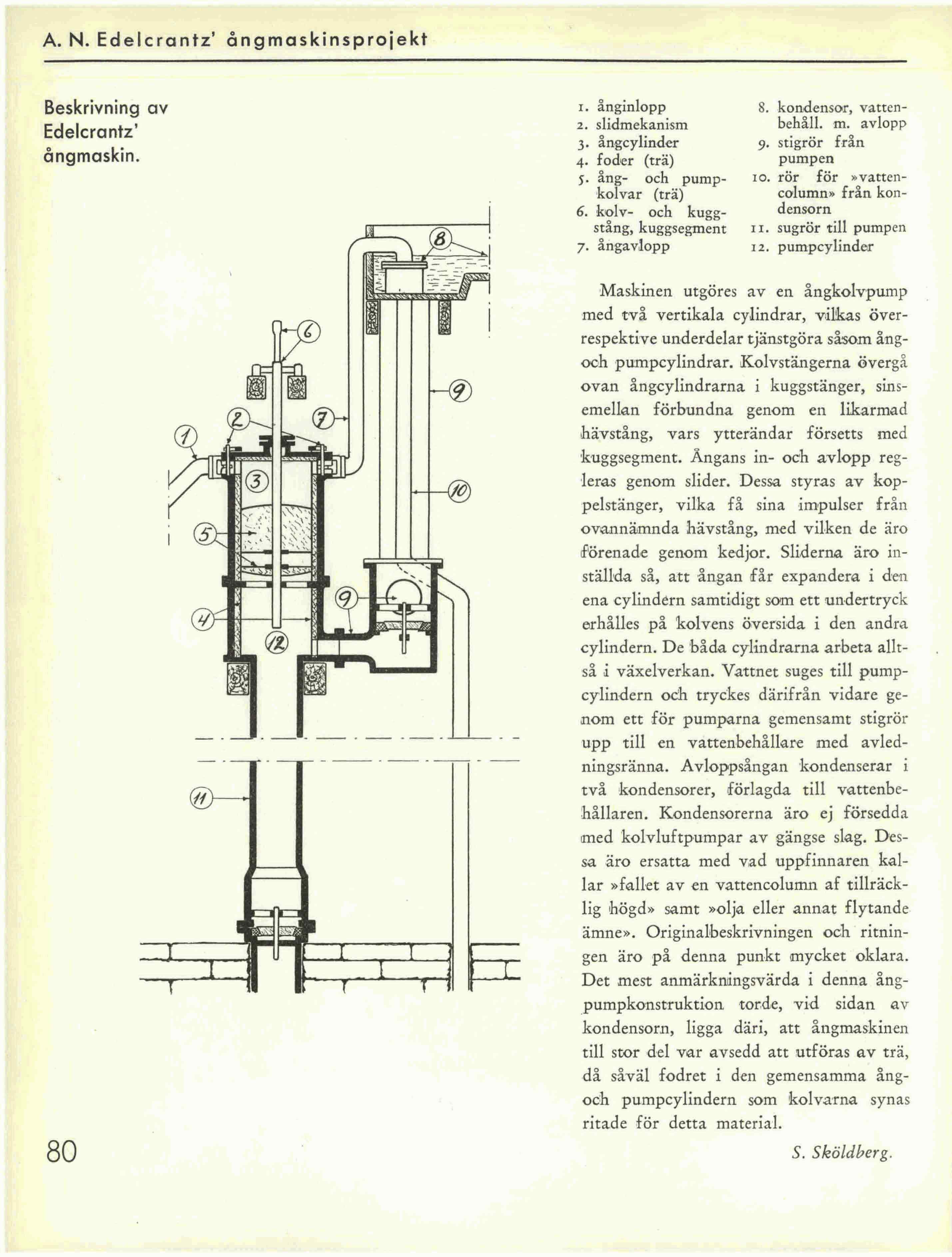

A. N. Edelcrantz’ ångmaskinsprojekt
Beskrivning av
Edelcrantz"
ångmaskin.
N
|
me
SA FIT NNY
FÄRS TE NNE LE VLNTEISARTTATTA VI 7
NE bi
EE f
MT ERNIE LESS PREL EA? NÅ
mn
1
MENT
1. ånginlopp 8. kondensor, vatten-
2. slidmekanism behåll. m. avlopp
3. ångcylinder 9. stigrör från
4. foder (trä) pumpen
5. ång- och pump- 10. rör för »vatten-
kolvar (trä) column» från kon-
6. kolv- och kugg- densorn
stång, kuggsegment 11. sugrör till pumpen
7. ångavlopp 12. pumpcylinder
30
Maskinen utgöres av en ångkolvpump
med två vertikala cylindrar, vilkas över-
respektive underdelar tjänstgöra såsom ång-
och pumpceylindrar. Kolvstängerna övergå
ovan ångcylindrarna i kuggstänger, sins-
emellan förbundna genom en likarmad
hävstång, vars ytterändar försetts med
kuggsegment. Ängans in- och avlopp reg-
leras genom slider. Dessa styras av kop-
pelstänger, vilka få sina impulser från
ovannämnda hävstång, med vilken de äro
förenade genom kedjor. Sliderna äro in-
ställda så, att ångan får expandera i den
ena cylindern samtidigt som ett undertryck
erhålles på kolvens översida i den andra
cylindern. De båda cylindrarna arbeta allt-
så i växelverkan. Vattnet suges till pump-
cylindern och tryckes därifrån vidare ge-
nom ett för pumparna gemensamt stigrör
upp till en vattenbehållare med avled-
ningsränna. Avloppsångan kondenserar i
två kondensorer, förlagda till vattenbe-
hållaren. Kondensorerna äro ej försedda
med kolvluftpumpar av gängse slag. Des-
sa äro ersatta med vad uppfinnaren kal-
lar »fallet av en vattencolumn af tillräck-
lig högd» samt »olja eller annat flytande
ämne». Originalbeskrivningen och ritnin-
gen äro på denna punkt mycket oklara.
Det mest anmärkningsvärda i denna ång-
pumpkonstruktion torde, vid sidan av
kondensorn, ligga däri, att ångmaskinen
till stor del var avsedd att utföras av trä,
då såväl fodret i den gemensamma ång-
och pumpeylindern som kolvarna synas
ritade för detta material.
S. Sköldberg.
