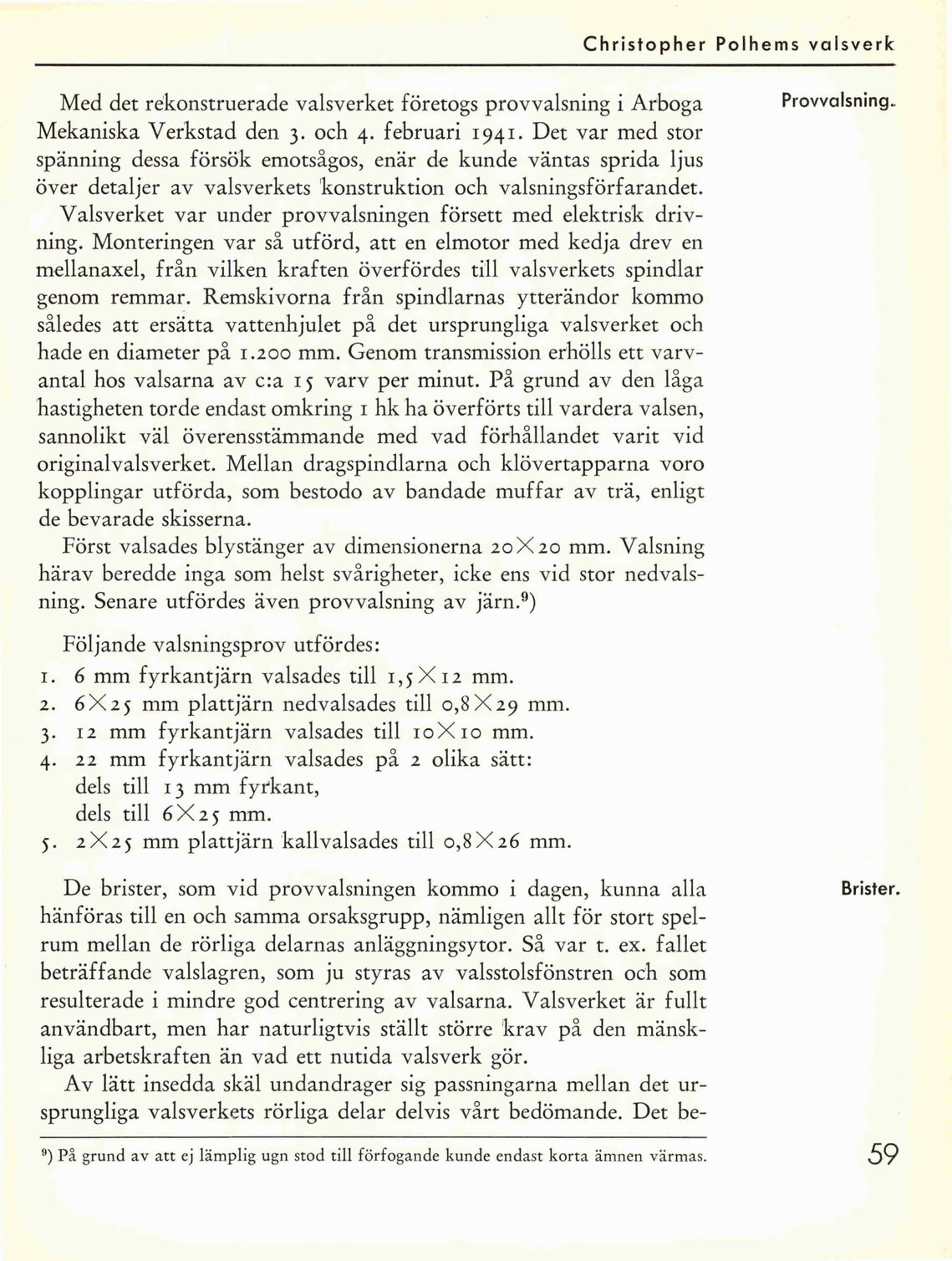

Christopher Polhems valsverk
Med det rekonstruerade valsverket företogs provvalsning i Arboga
Mekaniska Verkstad den 3. och 4. februari 1941. Det var med stor
spänning dessa försök emotsågos, enär de kunde väntas sprida ljus
över detaljer av valsverkets konstruktion och valsningsförfarandet.
Valsverket var under provvalsningen försett med elektrisk driv-
ning. Monteringen var så utförd, att en elmotor med kedja drev en
mellanaxel, från vilken kraften överfördes till valsverkets spindlar
genom remmar. Remskivorna från spindlarnas ytterändor kommo
således att ersätta vattenhjulet på det ursprungliga valsverket och
hade en diameter på 1.200 mm. Genom transmission erhölls ett varv-
antal hos valsarna av c:a 15 varv per minut. På grund av den låga
hastigheten torde endast omkring 1 hk ha överförts till vardera valsen,
sannolikt väl överensstämmande med vad förhållandet varit vid
originalvalsverket. Mellan dragspindlarna och klövertapparna voro
kopplingar utförda, som bestodo av bandade muffar av trä, enligt
de bevarade skisserna.
Först valsades blystänger av dimensionerna 20X 20 mm. Valsning
härav beredde inga som helst svårigheter, icke ens vid stor nedvals-
ning. Senare utfördes även provvalsning av järn.?)
Följande valsningsprov utfördes:
6 mm fyrkantjärn valsades till 1,5 X 12 mm.
6X25 mm plattjärn nedvalsades till 0,8 X 29 mm.
12 mm fyrkantjärn valsades till 10X 10 mm.
22 mm fyrkantjärn valsades på 2 olika sätt:
dels till 13 mm fyrkant,
dels till 6X25 mm.
5. 2X25 mm plattjärn kallvalsades till 0,8X 26 mm.
Bb W-N HH
De brister, som vid provvalsningen kommo i dagen, kunna alla
hänföras till en och samma orsaksgrupp, nämligen allt för stort spel-
rum mellan de rörliga delarnas anläggningsytor. Så var t. ex. fallet
beträffande valslagren, som ju styras av valsstolsfönstren och som
resulterade i mindre god centrering av valsarna. Valsverket är fullt
användbart, men har naturligtvis ställt större krav på den mänsk-
liga arbetskraften än vad ett nutida valsverk gör.
Av lätt insedda skäl undandrager sig passningarna mellan det ur-
sprungliga valsverkets rörliga delar delvis vårt bedömande. Det be-
9) På grund av att ej lämplig ugn stod till förfogande kunde endast korta ämnen värmas.
Provvalsning.
Brister.
59
